Inicio » Radios COM y NAV/COM » Funkwerk ATR833S radio VHF COM, 57 mm
ATR833 S

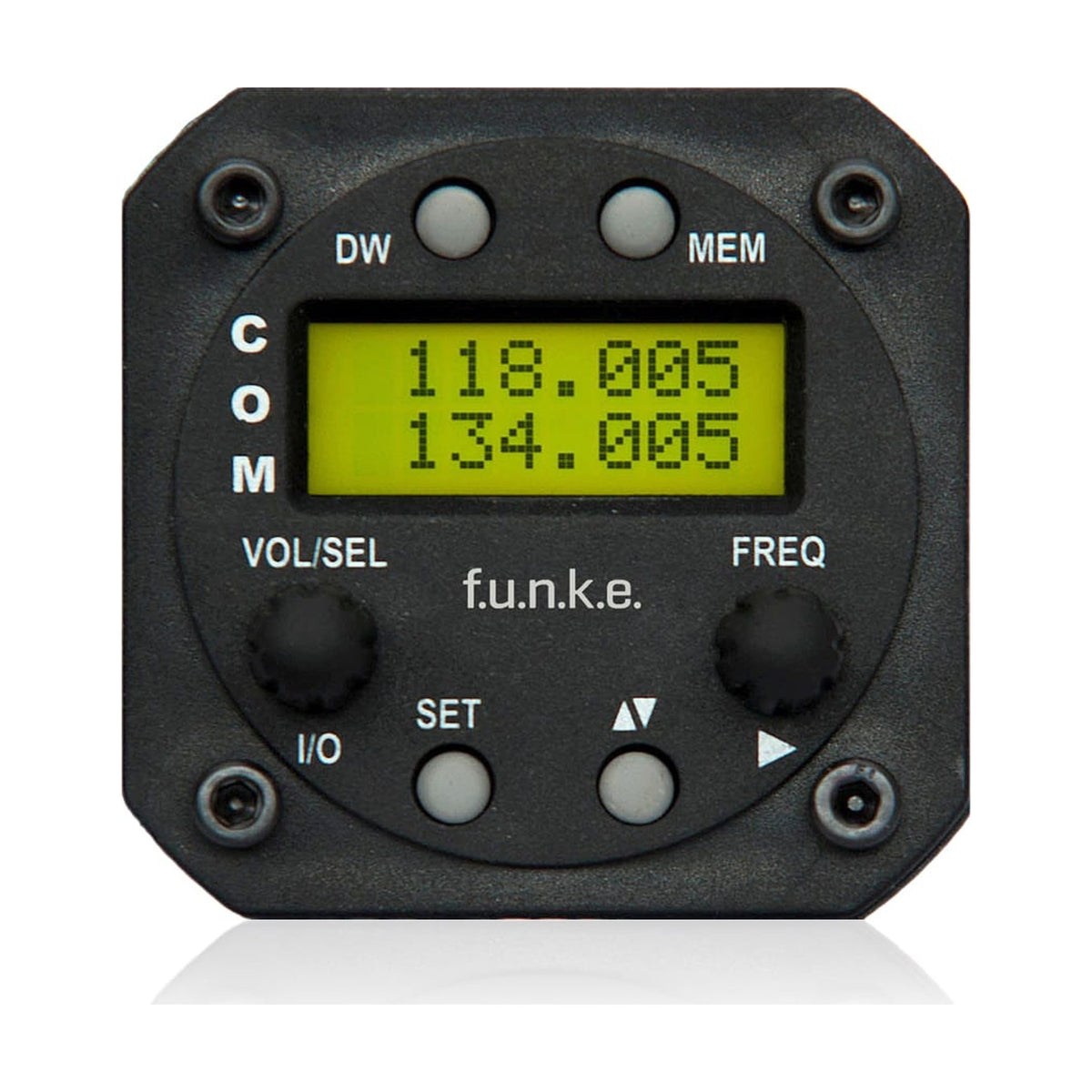

Funkwerk ATR833S radio VHF COM, 57 mm

Sin evaluaciones

El f.u.n.k.e. AVIONICS ATR833S es un transceptor VHF COM de 57 mm con separación de canales de 8,33 kHz, 6 W, dual watch e intercomunicador por voz. ETSO-2C169a, 11–30 V DC.

Visualizar todos los detalles →
nominales, mínimo 4 W
6 W
118,000–136,975 MHz
8,33 / 25 kHz
fusible externo 4 A, lento
11–30 V DC
65 × 65 × 163 mm
380 g
Todas las especificaciones →
SKU
ZATR833S
Certificado
EASA
Estado
Nuevo
En stockEnvío en 1 día laborable
47.812,06 CZK IVA incl.
39.514,10 Kč sin IVA
  • Piezas certificadas con documentación completa
  • Envío con DHL a más de 50 países
  • Soporte técnico especializado
¿Tiene alguna pregunta sobre este producto? Hable con nosotros por chat
Descripción Especificaciones técnicas Descargas Preguntas frecuentes Envío y devoluciones Evaluaciones (0)

Transceptor VHF COM f.u.n.k.e. AVIONICS ATR833S

El f.u.n.k.e. AVIONICS ATR833S es un transceptor VHF COM en formato de panel de 57 mm, con separación de canales de 8,33 kHz y 6 W nominales. Integra un intercomunicador activado por voz para hasta cuatro micrófonos, dual watch y 20 memorias de frecuencia con nombre. Está certificado según ETSO-2C169a y ETSO-2C128.

  • Potencia nominal del transmisor de 6 W (mínimo 4 W) en 118,000–136,975 MHz. El ancho de canal de 8,33 o 25 kHz se deduce automáticamente de la frecuencia introducida.

  • Dos entradas de micrófono reconocen automáticamente un micrófono estándar o dinámico. El intercomunicador atiende hasta cuatro micrófonos y puede desactivarse.

  • Dos salidas de auriculares con sidetone separado y volumen de intercom común. Con adaptador para cableado antiguo, ambos auriculares comparten la salida izquierda.

  • La pantalla LCD de dos líneas con ocho dígitos por línea muestra la frecuencia activa y la de reserva. El brillo de la retroiluminación y el contraste son ajustables.

  • Alimentación de 11–30 V DC con fusible externo lento de 4 A; por debajo de 11 V baja la potencia. La transmisión continua se corta a los 35 s.

  • La caja mide 65 × 65 × 163 mm y la unidad pesa 380 g. Se fija desde el frente con cuatro tornillos M4x8 en un orificio de 2¼ in.

Panel frontal e introducción de frecuencia

Panel frontal e introducción de frecuencia

Una nueva frecuencia se introduce en dos pasos: la frecuencia de reserva se ajusta con el mando FREQ o se toma de las 20 memorias de usuario o de las 10 últimas usadas, y después se intercambia con la frecuencia activa con la tecla SWAP. Una pulsación de 0,5 s en I/O enciende la unidad y una de 2 s la apaga.

DW inicia el dual watch. La radio tiene un solo receptor y alterna entre ambas frecuencias; la recepción en la frecuencia activa tiene prioridad. Para ello SQL debe estar en 01 o más.

Intercomunicador y entradas de audio

El intercomunicador se activa cuando alguien habla por un micrófono. El umbral VOX se ajusta de 0 a 9, donde 0 significa siempre activo. El VOX puede desactivarse y usarse en su lugar un interruptor de intercomunicador externo. El volumen del intercomunicador, el sidetone de los auriculares izquierdo y derecho y el nivel del audio externo tienen cada uno su ajuste.

El comportamiento de la entrada de audio auxiliar durante el tráfico de radio se ajusta en el menú de configuración. Una entrada sin usar se pone a masa, lo que hace el tapón ciego de los juegos de cables del fabricante.

Memoria de frecuencias y configuración

La memoria de usuario guarda 20 frecuencias con nombre y una segunda lista conserva las 10 últimas usadas. La ATR Frequency Tool para PC añade, edita y borra entradas y guarda la lista como archivo. El fabricante indica para ello el juego de cable ATR-PC ZATRPCKABEL-S.

Una pulsación de 5 segundos en SET abre el menú de configuración: separación de canales, atenuación de la pantalla, selección de PTT, volumen del dual watch, comportamiento del audio externo, tipo y sensibilidad del micrófono, salida de auriculares y encendido automático. La separación puede limitarse a canales de 25 kHz.

Instalación y juegos de cables

Un conector D-SUB de 25 pines reúne todas las conexiones eléctricas excepto la antena. El hilo +UB se protege con un disyuntor de acción lenta de 4 A, el cableado de potencia es AWG18 y el de señales AWG22. Las entradas de micrófono estándar suministran alimentación fantasma de 9 V.

El fabricante ofrece mazos para aviones con motor y planeadores monoplazas y biplazas, una versión con extremos libres y adaptadores desde los mazos de las radios AR3201, AR4201, ATR57, ATR500/ATR600, FSG70/71, ATR720A/C y MicroAir. Ningún mazo incluye pulsador PTT; para ello figura el ST2000A.

Base de aprobación

El ATR833S está aprobado según ETSO-2C169a (transmisor clase 4 y 6, receptor clase C, E, H1 y H2) y ETSO-2C128 con EASA.21O.10060316. Funciona de −20 a +55 °C hasta 35 000 ft y las vibraciones se ensayan según DO-160D.

La instalación en una aeronave certificada requiere una modificación aprobada y un certificado de aptitud para el servicio (CRS). El manual no indica idoneidad para un tipo de aeronave concreto.
