RAMI AV-74 Transponder/DME Antenna

Name: RAMI AV-74 Transponder/DME Antenna
Brand: RAMI
SKU: AV-74
Price: 4460.67 CZK
Availability: InStock
Rating: 5.0 (7 reviews)

5.0 7 evaluaciones

La RAMI AV-74 es una antena de pala de 960–1220 MHz para transpondedor, DME o ADS-B, con conector BNC, 2,5 kW de pico y TSO-C66c/C74c de la FAA. RAMI la indica como sustituto directo de la Comant CI-105.

Visualizar todos los detalles →

transpondedor, DME, ADS-B: 960–1220 MHz
potencia de RF de pico: 2,5 kW
ROE máxima, 50 Ω: 1,5:1
0,2 lb máximo: 91 g

Todas las especificaciones →

SKU: AV-74
Certificado: FAA
Estado: Nuevo

DisponibleEnvío habitual en 11 semanas

4.460,67 CZK IVA incl.

3.686,50 Kč sin IVA

Piezas certificadas con documentación completa
Envío con DHL a más de 50 países
Soporte técnico especializado

¿Tiene alguna pregunta sobre este producto? Hable con nosotros por chat

Antena de transpondedor/DME RAMI AV-74

La RAMI AV-74 es una antena de pala de banda ancha para transpondedor, DME o ADS-B en la banda de 960–1220 MHz, con carcasa de ASA blanca brillante y conector BNC hembra. Admite 2,5 kW de potencia de RF de pico y la FAA la ha autorizado según TSO-C66c y TSO-C74c. RAMI la indica como sustituto directo de la Comant CI-105.

Antena de pala de banda ancha para transpondedor, DME o ADS-B, 960–1220 MHz.
Conector BNC hembra, impedancia nominal de 50 Ω, ROE máxima de 1,5:1.
Potencia de RF admisible de 2,5 kW de pico, ganancia unitaria.
Peso máximo de 91 g (0,2 lb).
Huella de 104 × 28 mm (4,1 × 1,1 in), altura de 86 mm (3,4 in).
Autorización de la FAA según TSO-C66c y TSO-C74c.

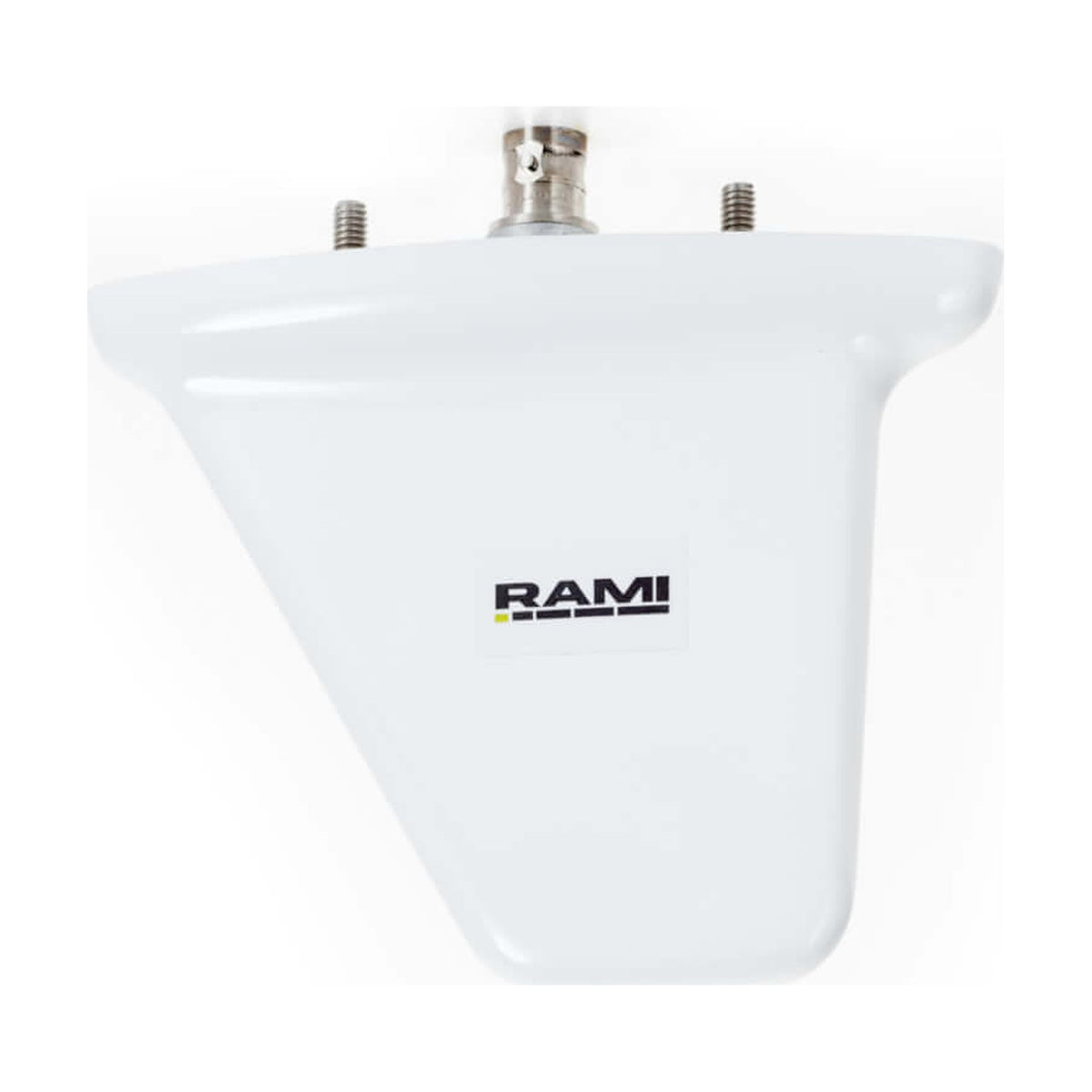

Carcasa, espárragos y conector

La carcasa es una envolvente blanca brillante de acrilonitrilo-estireno-acrilato (ASA). La base lleva un conector BNC hembra y dos espárragos roscados #8-32 de 10,8 mm (0,425 in) separados 44,5 mm (1,750 in).

Se suministran una junta de neopreno celular, la tornillería de montaje y una plantilla de taladrado.

Datos eléctricos y envolvente de vuelo

La polarización es vertical, el diagrama omnidireccional y la ganancia unitaria. La impedancia nominal es de 50 Ω y la ROE máxima de 1,5:1 en 960–1220 MHz.

La potencia de RF admisible es de 2,5 kW de pico. RAMI la da para 350 mph (304 kt) y 50 000 ft, con una resistencia aerodinámica de 0,09 lb a 250 mph.

Ubicación en la célula

RAMI exige una ubicación al menos a 46 cm (18 in) de otros salientes metálicos, sobre una superficie lo más plana posible. Normalmente es la parte inferior del fuselaje, según la función utilizada.

La junta va entre la base de la antena y el revestimiento, y los tornillos de fijación se aprietan a fondo para lograr un buen contacto eléctrico.

Versiones de color y CI-105

La AV-74 es el número de parte base en blanco brillante. La AV-74(-GB) en negro brillante y la AV-74(-B) en negro CARC son números de parte distintos, y las instrucciones de instalación de RAMI los cubren junto con la AV-74(-1).

RAMI indica la AV-74 como sustituto directo de la Comant CI-105.

Especificaciones técnicas

Número de pieza	AV-74	Dimensiones	L 104 mm × W 28 mm × H 86 mm (4.1 × 1.1 × 3.4 in)
Fabricante	RAMI	Peso	≤ 91 g (0.2 lb)
Banda	XPDR / DME / ADS-B	Color	Blanco
Rango de frecuencias	960–1220 MHz	Altitud máx. de operación	50 000 ft
Impedancia	50 Ω	Velocidad máx.	304 kt (350 mph)
ROE (VSWR)	≤ 1.5:1	TSO / ETSO	TSO-C66c / TSO-C74c
Polarización	Vertical	Sustituye a P/N	Comant CI-105
Potencia	2.5 kW peak	Contenido	AV-74 + neoprene pad + hardware + template
Conector	BNC

Documentos del fabricante, a título informativo. Antes de la instalación o el uso, compruebe que dispone de la revisión vigente.

¿Qué antena sustituye la AV-74?

RAMI indica en la página del producto y en la hoja de datos SP-AV-74 que la AV-74 es un sustituto directo de la Comant CI-105.

¿Puede usarse la AV-74 con un transpondedor ADS-B?

RAMI indica transpondedor, DME y ADS-B como aplicaciones de la AV-74. La autorización de la FAA cita la TSO-C66c, norma de los equipos DME, y la TSO-C74c, norma de los transpondedores ATCRBS.

¿Qué no se suministra con la AV-74?

El cable coaxial de 50 Ω, RG-58/U o similar, con conector BNC macho en el extremo de la antena no se suministra. La junta, la tornillería y la plantilla de taladrado sí.

¿Existe la AV-74 en otros colores?

La AV-74 es blanco brillante. RAMI también fabrica la AV-74(-GB) en negro brillante y la AV-74(-B) en negro CARC con números de parte propios.

¿Qué medidas tienen los taladros de montaje?

El plano de contorno indica dos taladros de fijación de 0,188 in (4,8 mm) de diámetro, separados 44,5 mm (1,750 in), y un taladro para el conector de 0,562 in (14,3 mm), a 0,875 in (22,2 mm) de cada espárrago. La plantilla suministrada los marca.

¿Qué aprobación tiene la AV-74 para su instalación en la UE?

La FAA ha autorizado la AV-74 según TSO-C66c y TSO-C74c, que es una autorización estadounidense. En una aeronave certificada en la UE, el camino es una modificación aprobada más un certificado de aptitud para el servicio (CRS). La compatibilidad depende del tipo de aeronave y del modelo de transpondedor o DME.
