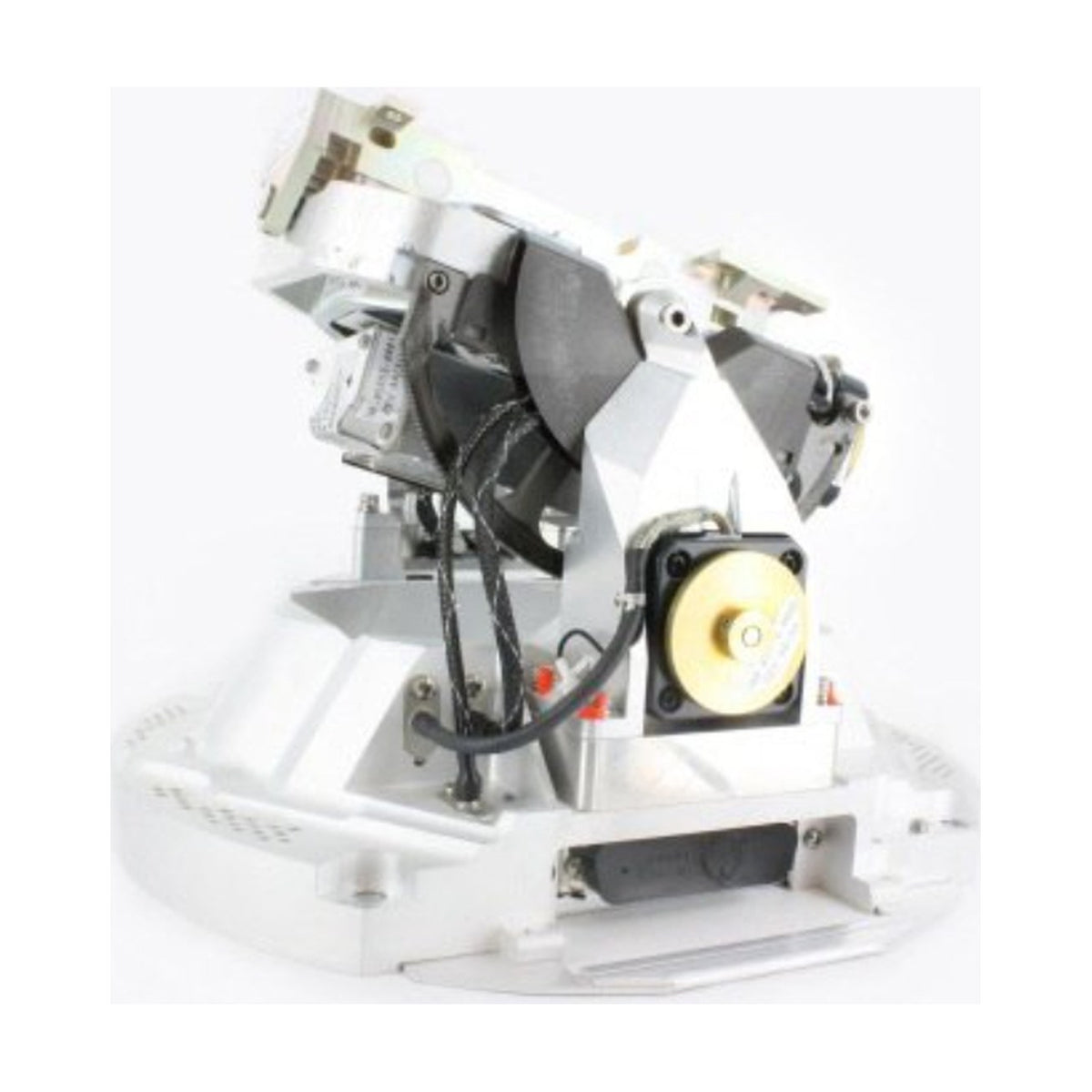

Función en el sistema RDR 2100
El sistema RDR 2100 consta de cuatro módulos: el ART (antena, receptor y transmisor), un indicador de radar, la antena del sistema y un módulo de configuración. El manual de instalación de BendixKing 006-00648-0002 presenta el sistema como sustituto del ART del RDS 86 y cita el P/N 071-01550-0101 para el RDR 2100 o como sustituto en los sistemas RDS 84/86.
El P/N 071-01550-0201 es otra versión del ART 2100, utilizada en el RDR 2060, y no forma parte de este artículo. El artículo abarca el P/N 071-01550-0101 nuevo, en estado de servicio o revisado y como reparación de la unidad del cliente.
Barrido, estabilización y funciones de alcance
El ángulo de barrido se ajusta en la instalación a 90°, 100° o 120°. La estabilización abarca cabeceo, alabeo e inclinación combinados de hasta ±30°; en el modo de perfil vertical responde solo al cabeceo y el corte se toma en la posición del cursor de seguimiento.
La inclinación automática ajusta la antena según los cambios del alcance mostrado y de la altitud; para la función completa debe conectarse una fuente de altitud. La limitación automática de alcance muestra una zona azul donde ya no es posible detectar el tiempo por la atenuación.
Interfaces y fuentes de señal
El ART 2100 admite hasta tres entradas de control ARINC 429, de las cuales dos pueden controlar el sistema a la vez; la tercera pantalla debe ser un EFIS 40/50 con software 09 o posterior. Entrega datos a un máximo de tres pantallas mediante los bits SDI del bus ARINC 453, y el cable cuadriaxial 024-00064-0000 transporta los datos ARINC 453 hasta el IN 862A.
La estabilización completa requiere datos de actitud de un giróscopo vertical o de un AHRS, como datos ARINC 429 o analógicos. La altitud llega como datos ARINC 429 (baja velocidad) o ARINC 575. En una aeronave de 14 V, un convertidor +14/28 V, P/N 068-01016-0003, suministra los 28 V.
Pantallas, antenas y configuración
El manual indica como configuración preferente el indicador IN-862A (P/N 066-03086-0030 o -0031) o un EFIS 40/50 con panel de control CP-466B, la antena AA 2012V de 12 pulgadas (071-01549-0200) y el módulo de configuración CM-2000 (071-00097-0100). Se pueden usar otros componentes con TSO con funcionalidad reducida, y la certificación de esa configuración corresponde al cliente o al instalador.
Las antenas son planas de 10 o 12 pulgadas (AA 2010V/H, AA 2012V/H) o de microcinta (AA 2010M, AA 2012M). El módulo de configuración se programa con el programador KPA 900, salvo que lo haga dentro del sistema un EFIS 40/50 con software 09 o posterior.
Vía de aprobación y comprobaciones de instalación
El manual de instalación indica que las condiciones de la TSO son normas de rendimiento mínimas y que quien realiza la instalación debe comprobar que las condiciones de instalación en la aeronave se ajustan a ellas. En una aeronave certificada, una nueva instalación de radar requiere una modificación aprobada y un certificado de aptitud para el servicio (CRS).
Las tiras pararrayos, las pinturas con plomo o con escamas metálicas en el radomo y los edificios de acero cercanos pueden degradar el rendimiento.
