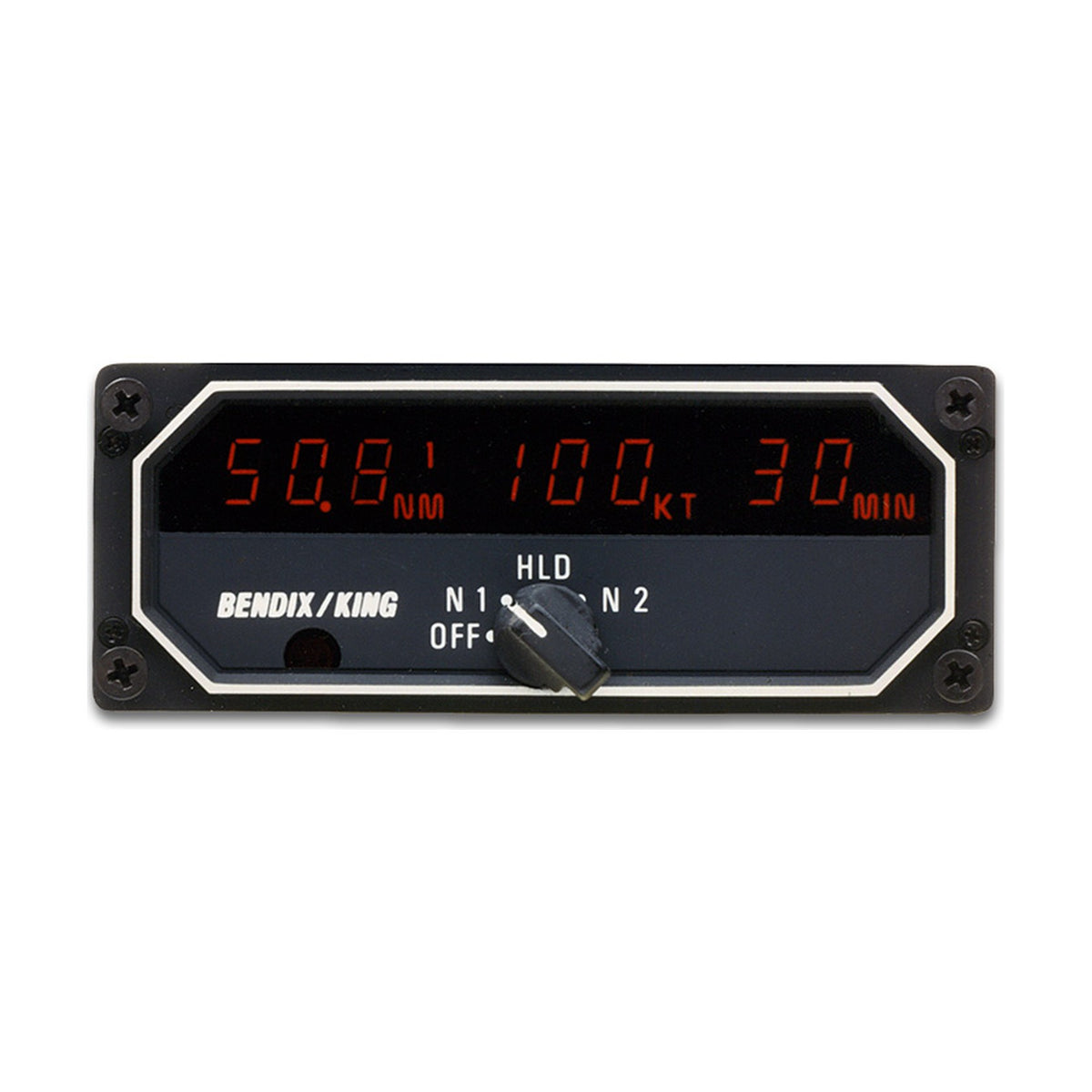

BendixKing KDI 572 Indicador DME

Sin evaluaciones

El BendixKing KDI 572 es el indicador maestro de un DME remoto (KN 63, KDM 706/706A, KTU 709) que muestra distancia, velocidad respecto al suelo y tiempo a la estación, con sintonía NAV 1/NAV 2 y posición HLD. Existe con iluminación de 14/28 V o de 5 V.

Visualizar todos los detalles →
  • 389 NMdistancia máxima mostrada
  • 3 senganche típico
  • TSO-C66aDO-160 A1D1/A/KPS
  • 0,36 kg0,80 lb
  • 89 × 34 mmfrontal 3,50 × 1,35 in

Los números de pieza se diferencian por el contenido: solo la unidad o con kit de instalación.

Estado Certificado Precio con IVA Disponibilidad Acción
En estado de servicio / con revisión general DUAL 50.459,42 Kč IVA incl. Envío en 1 semana

Precios con IVA. El envío se calcula al pagar.

¿Cómo funcionan Advanced Exchange, Future Exchange y la reparación? Ver la guía →

Elige la versión

Elige una opción en cada paso. El precio y la disponibilidad se actualizan según tu elección.

P/N066-01069-0000
Estado

Tu selección: P/N: 066-01069-0000 · Estado: Nuevo

Envío en 3 semanas Se pide al proveedor antes del envío
133.695,26 CZK IVA incl.
110.491,95 Kč sin IVA
  • Piezas certificadas con documentación completa
  • Envío con DHL a más de 50 países
¿Tiene alguna pregunta sobre este producto? Hable con nosotros por chat
Descripción Especificaciones técnicas Intercambio y reparación Preguntas frecuentes Evaluaciones (0)

Indicador DME BendixKing KDI 572

El BendixKing KDI 572 es el indicador maestro de panel de un DME remoto. BendixKing lo indica para KN 63, KDM 706, KDM 706A y KTU 709. Muestra distancia, velocidad respecto al suelo y tiempo a la estación en una pantalla de descarga de gas y sintoniza el DME desde NAV 1 o NAV 2, con posición HLD. Se ofrece nuevo, revisado o en reparación, con iluminación de 14/28 V o de 5 V.

  • Distancia, velocidad respecto al suelo y tiempo a la estación se muestran a la vez en una pantalla de descarga de gas.

  • Distancia a 0,1 NM hasta 99,9 NM y a 1 NM de 100 a 389 NM; velocidad hasta 999 kt, tiempo a la estación hasta 99 min.

  • Un selector giratorio elige OFF, N1, HLD y N2; HLD mantiene la última frecuencia NAV 1 o NAV 2 seleccionada.

  • Admite la sintonía por código BCD desplazado, ARINC 2X5 o slip desde los mandos NAV.

  • La iluminación es de 14/28 V en el 066-1069-00 y de 5 V en el 066-1069-01; la versión debe corresponder a la tensión de iluminación de la aeronave.

  • TSO-C66a según el manual de instalación; categorías ambientales A1D1/A/KPS; una fotocélula atenúa la pantalla automáticamente.

Pantalla y mandos

Pantalla y mandos

La pantalla muestra una junto a otra la distancia en NM, la velocidad respecto al suelo en kt y el tiempo a la estación en min. Un 1 o un 2 indica la fuente de sintonía seleccionada, 1H o H2 una fuente mantenida, y RNV aparece cuando los datos proceden de un sistema de navegación de área. Mientras el DME busca, aparecen guiones.

Una fotocélula bajo la pantalla la atenúa automáticamente con poca luz. El brillo mínimo se ajusta con un potenciómetro accesible por un orificio del carril lateral.

Sintonía y posición HLD

El selector tiene cuatro posiciones. En OFF se apagan el indicador maestro, el indicador esclavo y el DME remoto. En N1 y N2 el DME se sintoniza desde el mando NAV 1 o NAV 2. En HLD se mantiene en la última frecuencia seleccionada.

Para evitar información falsa, el indicador muestra guiones y el KN 63 permanece en búsqueda cada vez que se conecta o se interrumpe la alimentación en HLD. Al pasar a N1 o N2 se restablece el funcionamiento normal. El manual recomienda conectar el DME después de arrancar el motor.

DME compatibles e indicadores asociados

BendixKing indica el KDI 572 para KN 63, KDM 706, KDM 706A y KTU 709. Para el KN 63, el manual de instalación describe un sistema formado por KN 63 (066-1070-00/01), un indicador maestro KDI 572 o KDI 574, una antena KA 60 o KA 61 y uno o dos mandos NAV.

El KDI 573 (066-1069-02) es un indicador esclavo opcional, sin mandos, que repite la pantalla del KDI 572. El KDI 574 (066-1069-04) recibe el encendido y la selección de fuente de un interruptor de panel externo.

Referencias e iluminación

La tienda ofrece el KDI 572 como 066-01069-0000 y 066-01069-0001 (nuevo) y como 066-1069-00 y 066-1069-01 (revisado en estado de servicio o reparación). Según el manual de instalación del KN 63, 066-01069-0000 y 066-1069-00 tienen iluminación de 14/28 V (0,065 A a 28 V, 0,13 A a 14 V), y 066-01069-0001 y 066-1069-01 iluminación de 5 V (0,23 A).

La versión debe corresponder a la tensión de iluminación de la aeronave. El manual cita ambos formatos de P/N con las mismas versiones de iluminación.

Instalación y aprobación

El indicador se monta solo por detrás, en un recorte para un frontal de 3,50 × 1,35 in, sujeto con cuatro tornillos 4-40. Detrás del equipo se necesitan 3 in de espacio para el conector y una distancia de seguridad a la brújula de 12 in. El conector de acoplamiento es el 030-02350-0005 y el kit de instalación el 050-01740-0000; una placa de montaje 047-04215-0001 cubre una abertura antigua más grande.

Una instalación certificada en la UE es una modificación aprobada seguida de un certificado de aptitud para el servicio (CRS). El KDI 572 se ajusta a la TSO-C66a, una norma estadounidense y no una aprobación de instalación.
