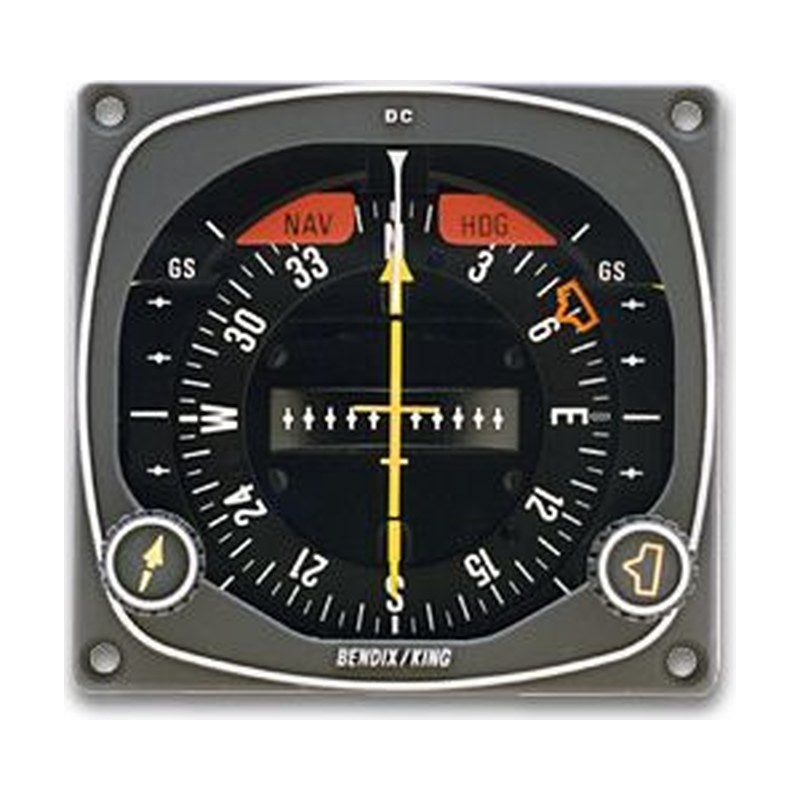

BendixKing KI 525A Indicador de situación horizontal (HSI)

Name: BendixKing KI 525A Indicador de situación horizontal (HSI)
Brand: BendixKing
SKU: 066-03046-0007
Price: 549431.71 CZK
Availability: InStock

Sin evaluaciones

El BendixKing KI 525A es un indicador de navegación HSI de panel que combina giro direccional e indicador de desviación de rumbo, con dos agujas de senda de planeo y alimentación de 14/28 V DC. Es el indicador del sistema de compás KCS 55A.

Visualizar todos los detalles →

Elija el Part Number

Los números de pieza se diferencian por el contenido: solo la unidad o con kit de instalación.

Estado	Certificado	Precio con IVA	Disponibilidad	Acción
Nuevo	FAA	549.431,70 Kč IVA incl.	Envío en 2 semanas

Precios con IVA. El envío se calcula al pagar.

Estado	Certificado	Precio con IVA	Disponibilidad	Acción
En estado de servicio / con revisión general	DUAL	50.459,42 Kč IVA incl.	En stock

Precios con IVA. El envío se calcula al pagar.

Estado	Certificado	Precio con IVA	Disponibilidad	Acción
En estado de servicio / con revisión general	DUAL	50.459,42 Kč IVA incl.	En stock

Precios con IVA. El envío se calcula al pagar.

Estado	Certificado	Precio con IVA	Disponibilidad	Acción
En estado de servicio / con revisión general	DUAL	63.074,27 Kč IVA incl.	En stock

Precios con IVA. El envío se calcula al pagar.

¿Cómo funcionan Advanced Exchange, Future Exchange y la reparación? Ver la guía →

Elige la versión

Elige una opción en cada paso. El precio y la disponibilidad se actualizan según tu elección.

P/N066-03046-0007

066-03046-0007 066-3046-00 066-3046-01 066-3046-07

Estado

NuevoP/N 066-03046-0007 Reparación (RPO) En estado de servicio / con revisión general

Tu selección: P/N: 066-03046-0007 · Estado: Nuevo

Envío en 2 semanas Se pide al proveedor antes del envío

549.431,71 CZK IVA incl.

454.075,79 Kč sin IVA

Piezas certificadas con documentación completa
Envío con DHL a más de 50 países

¿Tiene alguna pregunta sobre este producto? Hable con nosotros por chat

El BendixKing KI 525A es un indicador de navegación pictórico (HSI) de panel que combina las funciones de presentación de un giro direccional y de un indicador de desviación de rumbo. Dispone de selección manual de curso y rumbo, y de dos agujas de senda de planeo visibles solo durante una aproximación ILS. El indicador tiene iluminación interna y funciona a 14 o 28 V DC.

El KI 525A es el indicador de panel del sistema de compás KCS 55A, componente opcional del sistema de control de vuelo KFC 225. En el KFC 275 se conecta con las unidades KG 102A, KA 51B y KMT 112. Las versiones se diferencian por el funcionamiento a 30 Hz o 400 Hz, una salida sincro de rumbo bootstrap opcional, la amortiguación de las agujas de senda de planeo para helicópteros, la tensión de iluminación y el color del frontal. El 066-3046-07 (066-03046-0007) tiene la salida de rumbo bootstrap, funcionamiento a 30/400 Hz y amortiguación de las agujas de senda de planeo.

El 066-03046-0007 se suministra nuevo; 066-3046-00, -01 y -07 están disponibles revisados o como reparación de la unidad del cliente. Una nueva instalación KCS 55A en una aeronave certificada requiere una modificación aprobada y un certificado de aptitud para el servicio (CRS). La compatibilidad depende del sufijo y del tipo de aeronave; para un presupuesto de reparación se necesita el número de serie de la unidad.

Especificaciones técnicas

Número de pieza	066-03046-0007 / 066-3046-00 / 066-3046-01 / 066-3046-07	Dimensiones	85.7 × 90.2 × 185.5 mm
Fabricante	BendixKing	Temperatura de funcionamiento	−30 … +55 °C
Alimentación	14 / 28 V DC	Para el equipo	KCS 55A

Con Advanced Exchange enviamos una unidad aeronavegable antes de recibir el core. Future Exchange comienza tras recibir y evaluar su core y no exige depósito. En una reparación se conserva el número de serie original; primero inspeccionamos la unidad y emitimos un presupuesto.

Advanced Exchange

Cómo funciona: Primero recibe una unidad aeronavegable. Después devuelve su core.
Pago: Precio completo de la unidad aeronavegable más el depósito del core.
Core: Devuélvalo en 15 días naturales. Si el core es reparable (no BER), se reembolsa el depósito. Si falta o es BER, se retiene el depósito.
Plazo: Normalmente 2–3 semanas. Garantía de 3 meses. Liberación con EASA Form 1 o FAA 8130-3.

Future Exchange

Cómo funciona: Primero envía su core. Cuando confirmamos que es reparable, expedimos la unidad de sustitución aeronavegable.
Pago: Solo el precio neto del intercambio, sin depósito.
Core: Debe ser reparable (no BER), llevar el mismo P/N o uno que lo sustituya y conservar la placa de identificación.
Plazo: Normalmente 3–4 semanas. Garantía de 3 meses. Liberación con EASA Form 1 o FAA 8130-3.

Reparación

Número de serie: Conserva su número de serie original. No se entrega una unidad de sustitución — para eso está Exchange.
Taller: Inspeccionamos la unidad, emitimos un presupuesto y reparamos tras su aprobación. La tarifa de evaluación ya abonada se descuenta de la reparación. Si rechaza el presupuesto o la unidad es BER, se devuelve tal cual y la tarifa de evaluación no se reembolsa.
Plazo: Normalmente 2–6 semanas desde la aprobación del presupuesto, según disponibilidad de piezas. Garantía de 3 meses. Liberación con EASA Form 1 o FAA 8130-3.

Devuelva el core en un embalaje equivalente, si dispone de ellos con los datos de desmontaje y una declaración de no haber estado implicado en un accidente. Las condiciones para cores tardíos, incompletos o rechazados figuran en el presupuesto.

¿Qué se necesita para convertir el sistema de compás BendixKing KCS-55 al KCS-55A?

En su mayor parte, el cableado y las conexiones del sistema son iguales. El único cambio de cableado afecta al HSI.

El KI-525 tiene una bandera de alimentación (Power) en lugar de la bandera de rumbo (HDG) del KI-525A. Hay que añadir el pin P al mazo de cables KI-525 existente para la bandera HDG del KI-525A.

Si el HSI se actualiza a la versión -07 del KI-525A, hay que puentear otro pin.

El sistema KCS-55 original incluye el accesorio de sincronización KA-51A. Se puede seguir utilizando en el KCS-55A. Se recomienda actualizar al KA-51B por la antigüedad del KA-51A y la falta de repuestos. Si se añade el KA-51B, es necesario cambiar el conector.

¿Es el HSI electrónico KI-825 un reemplazo directo del HSI KI-525A?

No. El KI-825 no es un reemplazo directo del KI-525A.

El KI-825 utiliza los mismos dos conectores de 41 pines que el KI-525, pero hay varias diferencias en el cableado.

El KI-825 también tiene un tercer conector de 50 pines para sus funciones ampliadas, como la conmutación Nav/GPS.

El KI-825 utiliza un módulo de configuración para almacenar ajustes y parámetros. Estos deben programarse en el KI-825 para usar sus funciones adicionales.

¿Puede un King KI-525A HSI (-07) más nuevo sustituir directamente a un KI-525A (-00, -01) más antiguo?

Sí, pero hay que puentear un pin del conector.

La principal diferencia entre los KI-525A antiguos y los nuevos es el resolver OBS. Las unidades antiguas solo contienen un resolver de 30 Hz. Las nuevas contienen un resolver de 30 o 400 Hz.

Al sustituir una unidad antigua por una nueva, puentee el pin a con el pin S del conector inferior. Así, la unidad -07 puede usarse en lugar de las unidades -00, -01 y -04, que ya no se fabrican.

Si sustituye una unidad -00 o -04 sin sincro bootstrap por una -07 con sincro bootstrap, el sincro simplemente no se conecta y no funciona. La conexión es fácil si piensa usar el sincro más adelante con sistemas que requieran una entrada de rumbo.
