Inicio » TAWS y radioaltímetros » Garmin GHA 15 Avisador de altura por radar

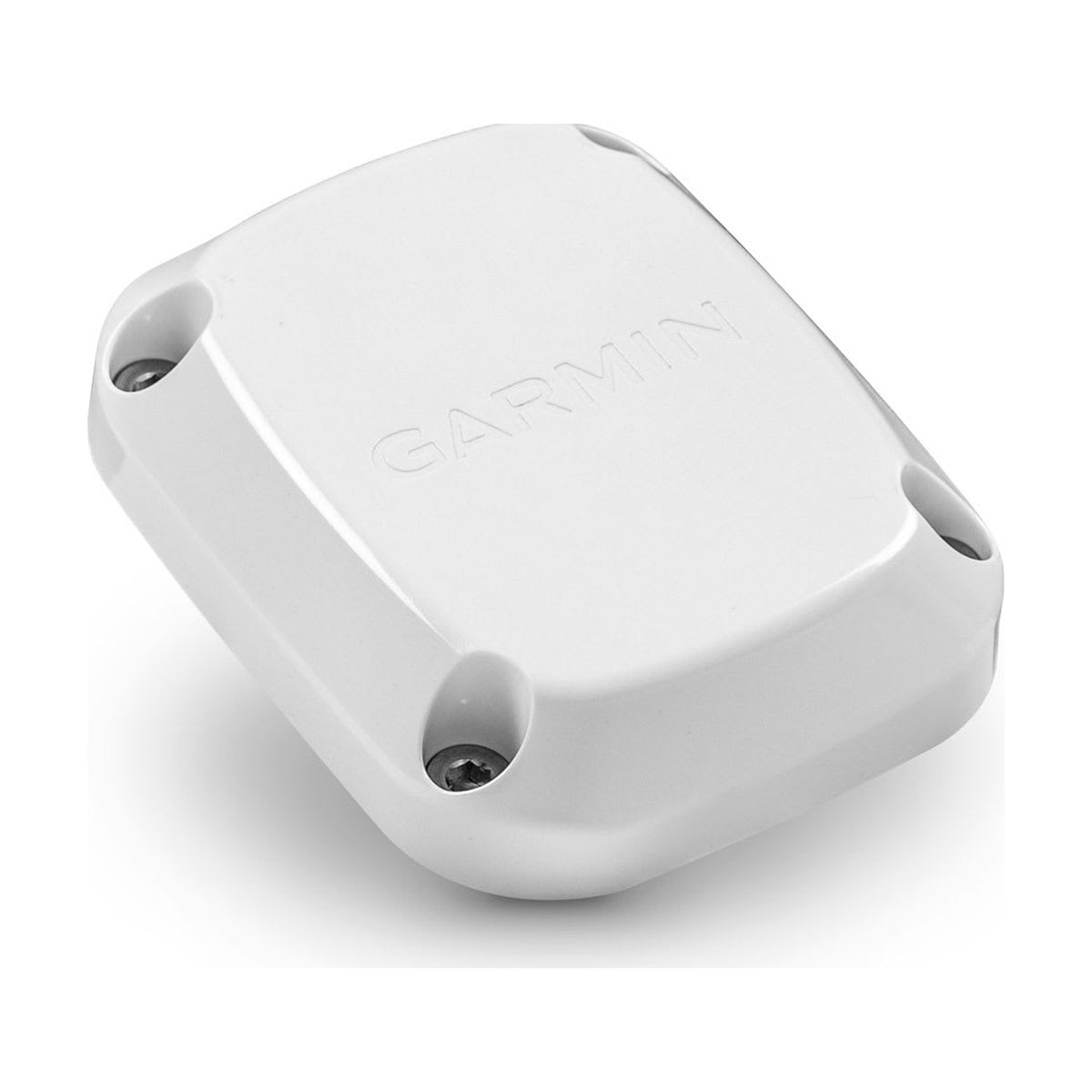

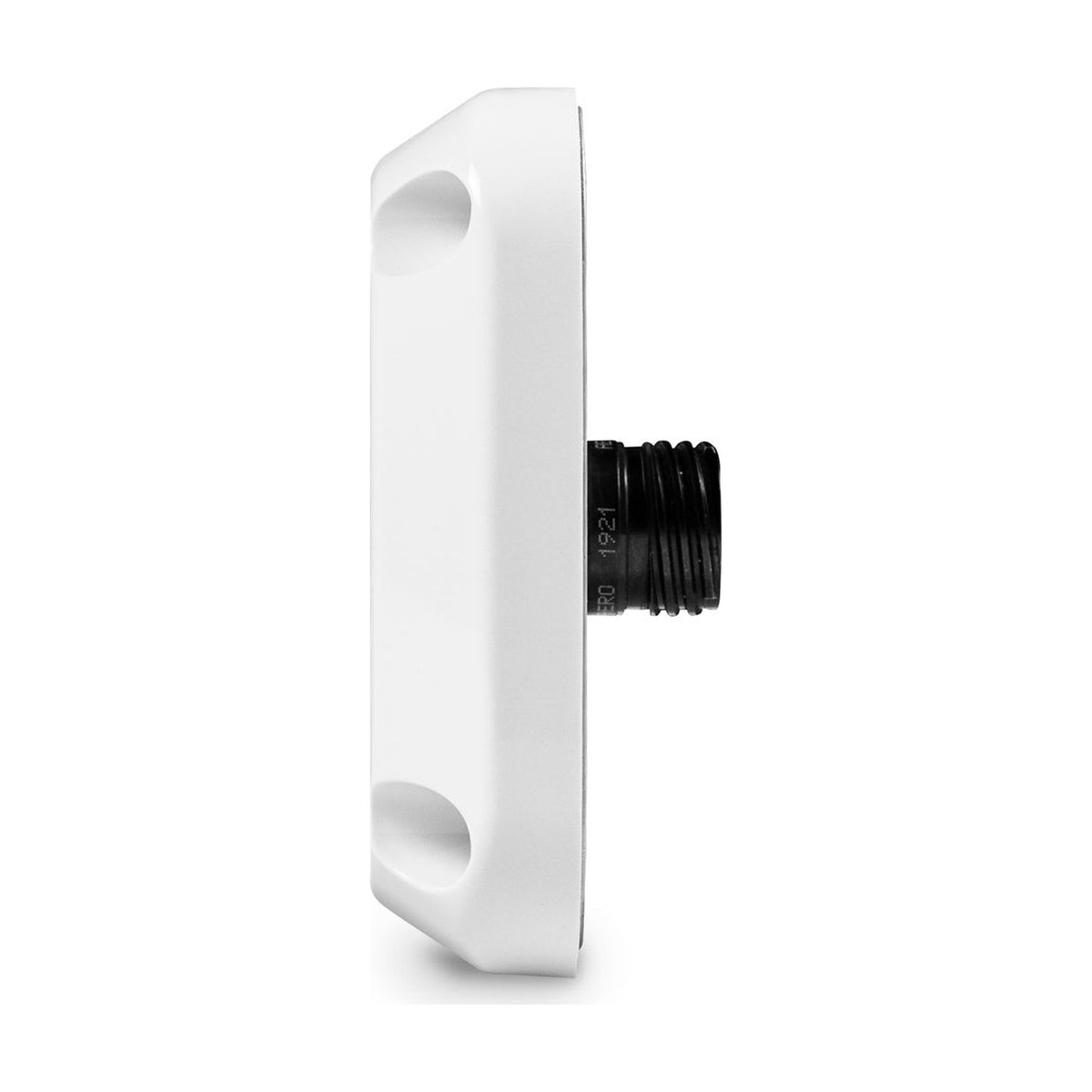

Garmin GHA 15
Garmin GHA 15
Garmin GHA 15
Garmin GHA 15

Garmin GHA 15 Avisador de altura por radar

Sin evaluaciones

El Garmin GHA 15 es un indicador de altura por radar para G3X Touch, que mide la altura sobre el suelo hasta 500 ft AGL por bus CAN. P/N 010-02942-00 con kits de conector y de instalación.

Visualizar todos los detalles →
Altura sobre el suelo
0–500 ft AGL
3–100 ft AGL
±1,5 ft
0,272 A típ. a 14 V
14/28 V DC
90,2 × 110,5 × 25,9 mm
0,23 kg
Todas las especificaciones →
SKU
010-02942-00
Certificado
CoC
Estado
Nuevo
Envío en 2 semanas Se pide al proveedor antes del envío
53.928,49 CZK IVA incl.
44.569,00 Kč sin IVA
  • Piezas certificadas con documentación completa
  • Envío con DHL a más de 50 países
  • Soporte técnico especializado
¿Tiene alguna pregunta sobre este producto? Hable con nosotros por chat
Descripción Especificaciones técnicas Preguntas frecuentes Envío y devoluciones Evaluaciones (0)

Garmin GHA 15 indicador de altura por radar

El Garmin GHA 15 (P/N 010-02942-00) es un indicador de altura por radar para instalaciones G3X Touch. Mide la altura sobre el suelo hasta 500 ft AGL y la transmite a la pantalla por bus CAN. Garmin indica que la unidad no tiene TSO y no cumple los requisitos de un radioaltímetro de aeronave.

  • Mide la altura sobre el suelo desde la superficie hasta 500 ft AGL, diseñado para aeronaves de hasta 25 000 ft.

  • La precisión es de ±1,5 ft de 3 a 100 ft AGL y de ±2 % por encima de 100 ft hasta 500 ft AGL.

  • Conexión al sistema G3X por bus CAN; hay una interfaz USB para diagnóstico.

  • Alimentación 14/28 V DC; a 14 V, 0,272 A típicos y 0,350 A como máximo.

  • Rango de temperatura de funcionamiento de −45 a +70 °C.

  • Garmin indica que la unidad no es un producto con TSO y no tiene aprobación de la FAA.

Estado de aprobación y versión certificada

Garmin indica que el GHA 15 (unidad 011-05259-50) no es un producto con TSO y no ha recibido aprobación ni respaldo de la FAA. Proporciona la altura sobre el suelo y avisos sonoros solo como referencia y no cumple los requisitos de un radioaltímetro de aeronave.

Garmin lista aparte un GHA 15 certificado: unidad 011-05259-51, referencia de catálogo 010-02895-00, con su propio AML STC Part 23 y con un GI 275. No forma parte de esta oferta. Un AML STC estadounidense no es una aprobación EASA; una aeronave certificada necesita una modificación aprobada y un certificado de aptitud para el servicio (CRS).

Ubicación e inclinación de montaje

Ubicación e inclinación de montaje

El sensor se monta en la parte inferior del fuselaje, cerca del centro de rotación en cabeceo y alabeo, con su superficie a ±6° de la horizontal en vuelo nivelado. Puede apoyarse en una superficie no metálica o en una superficie metálica continua. Garmin exige al menos 20 in de altura sobre el suelo en parada, rodaje y toma, y ninguna proyección dentro de un cono de 120° bajo la unidad.

Una placa de refuerzo mantiene la integridad estructural del revestimiento. Cuatro tornillos 10-32 se aprietan a 25–30 in-lb sobre una junta tórica de nitrilo, la unidad se une eléctricamente a masa y un cordón de sellador de grado eléctrico cierra el borde. Los selladores con ácido acético no son adecuados.

Conector, bus CAN y USB

Conector, bus CAN y USB

La unidad se conecta mediante el conector J2001 de 22 pines: alimentación de la aeronave en el pin 14 con masa en el pin 1, CAN LO y CAN HI en los pines 7 y 8 y un pin de terminación CAN en el pin 18. El bus CAN sigue Bosch CAN 2.0-B e ISO 11898 y transporta los datos de altura, la configuración, la calibración y las actualizaciones de software.

Una interfaz USB 2.0 de alta velocidad en los pines 9, 10, 19 y 20 sirve para diagnóstico. No se necesita en el funcionamiento normal, pero Garmin recomienda cablear un pigtail USB-B (011-01782-00, accesorio aparte) para que los datos de diagnóstico sigan accesibles.

Alimentación, entorno y envolvente de vuelo

La unidad acepta 14/28 V DC. A 14 V consume 0,272 A típicos y 0,350 A como máximo; a 28 V, 0,139 A típicos y 0,175 A como máximo. Para el funcionamiento a 28 V, Garmin recomienda un disyuntor de 1 A.

La temperatura de funcionamiento es de −45 a +70 °C y la altitud, de 25 000 ft como máximo. La precisión indicada es válida hasta 100 kt de velocidad horizontal, con velocidad vertical de hasta 20 ft/s hasta 100 ft AGL y 25 ft/s por encima, y ángulos de cabeceo y alabeo de hasta ±20°. Garmin advierte que debe mantenerse una distancia mínima de 20 cm entre el radiador y el cuerpo.

Referencia y contenido de los kits

Garmin lista para G3X Touch dos conjuntos GHA 15 con la unidad 011-05259-50: 010-02463-00 sin kits y 010-02942-00, la configuración estándar que se ofrece aquí. El conjunto estándar incluye el kit de conector 011-05278-00 (clavija D38999/26, 20 tapones de sellado, backshell acodado) y el kit de instalación 011-06097-00 (cuatro tornillos 10-32 y una junta tórica de nitrilo).

No se suministran: el disyuntor, la placa de refuerzo, las arandelas y tuercas autoblocantes de los tornillos ni el mazo de cables. El instalador fabrica el mazo. El pigtail USB-B 011-01782-00 es un accesorio Garmin aparte.

Configuración de la pantalla y avisos

En el G3X Touch, la altura del GHA 15 aparece como radio AGL una vez activado Radio AGL en la página LRU Configuration. La entrada Antenna Height contiene la distancia medida entre la unidad y el suelo y puede desplazarse si el punto de cero pies debe estar en otro lugar, por ejemplo para la recogida.

Los avisos sonoros basados en la radio AGL se configuran a partir de 300 ft AGL y en escalones elegidos hasta 1 ft AGL. El GHA 15 solo suministra datos hasta 500 ft AGL.
