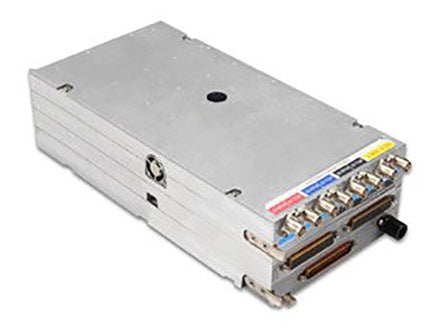

Procesador del sistema de alerta de tráfico Garmin GTS 825, P/N 010-00962-00

Garmin GTS 825 Procesador de tráfico TAS

Sin evaluaciones

La Garmin GTS 825 (P/N 010-00962-00) es un procesador TAS activo que sigue hasta 75 blancos a un máximo de 40 NM, con ADS-B In en 1090 MHz. Soporte, kit de conectores y antena van aparte.

Visualizar todos los detalles →
Seguidos a la vez
75 blancos
Alcance de interrogación máx.
40 NM
Potencia de transmisión
400 W
86,9 × 158,8 mm sin soporte
5,13 kg
Todas las especificaciones →
SKU
010-00962-00
Certificado
FAA
Estado
Nuevo
Envío en 2 semanas Se pide al proveedor antes del envío
462.413,27 CZK IVA incl.
382.159,73 Kč sin IVA

Garmin Installation Policy

La Garmin Installation Policy se aplica a las unidades nuevas destinadas a aeronaves certificadas. AIR TEAM prepara una oferta para la instalación certificada; la unidad no se vende por separado para una aeronave certificada.

Solicitar presupuesto de instalaciónHable con nosotros por chat
  • Piezas certificadas con documentación completa
  • Envío con DHL a más de 50 países
  • Soporte técnico especializado
¿Tiene alguna pregunta sobre este producto? Hable con nosotros por chat
Descripción Especificaciones técnicas Preguntas frecuentes Envío y devoluciones Evaluaciones (0)

Garmin GTS 825 procesador del sistema de aviso de tráfico (TAS)

La Garmin GTS 825 (P/N 010-00962-00) es el procesador del sistema activo de aviso de tráfico GTS: interroga a los transpondedores, sigue hasta 75 blancos hasta 40 NM y recibe ADS-B In en 1090 MHz si «ADS-B Traffic» está activado. Necesita una antena, una pantalla y un transpondedor Mode S compatible. Una instalación certificada en la UE necesita una modificación aprobada y un certificado de puesta en servicio.

  • Se siguen hasta 75 blancos con un alcance de interrogación de hasta 40 NM.

  • La potencia de transmisión es de 400 W. El procesador interroga a los transpondedores Mode S y Mode A/C.

  • Siempre se requiere una antena direccional superior. Una antena inferior, direccional (recomendada) o monopolo, es opcional.

  • Los datos de tráfico llegan a la pantalla por ARINC 429 y/o Ethernet HSDB. También hay RS-232.

  • Alimentación a 14 o 28 V DC: típicamente 1,7 A a 28 V y 3,5 A a 14 V.

  • La unidad mide 86,9 × 158,8 mm sin soporte y pesa 5,13 kg sin kit de conectores.

Vigilancia activa y ADS-B In

El procesador interroga a los transpondedores Mode S y Mode A/C y emite avisos de tráfico, que se muestran en una pantalla externa y se anuncian por voz.

Con «ADS-B Traffic» activado, un receptor de 1090 MHz integrado añade la vigilancia pasiva a la misma imagen de tráfico. Una entrada GPS es opcional y admite ADS-B In, la detección automática aire/tierra y el cálculo de la altura sobre el suelo. El ADS-B In completo requiere el software del sistema versión 3.00 o posterior.

Unidad, soportes y kits de conectores

Unidad, soportes y kits de conectores

El chasis estándar 011-02571-00 se monta en vertical o en horizontal en un soporte: 011-02572-00 vertical o 115-00784-00 horizontal. Garmin suministra los soportes por separado y exige uno para la instalación. Los kits de conectores son 011-01360-00, 011-01360-01 con módulo de configuración y pigtail USB, y las versiones selladas 011-01360-10 y -11.

La unidad cumple los requisitos TSO sin refrigeración externa; se recomienda encarecidamente aire forzado al racor AIR de 5/8 in del frontal. Los conectores TNC de los cables de antena no se suministran.

Configuración y controles

La unidad no tiene pantalla propia, y Garmin indica que no existe un instrumento de panel dedicado para la GTS 825. El tráfico aparece en una o varias pantallas externas.

El tipo de instalación (TAS, TCAS I o TCAS II) se establece durante la instalación con el GTS Install Tool o, con pantallas compatibles, con una tarjeta SD de carga GTS 8X5 y una tarjeta SD de habilitación. Algunas pantallas necesitan un módulo de configuración en la carcasa del conector.

Paquetes TAS, TCAS I y TCAS II

El hardware del GTS Processor es el mismo para la GTS 825 (TAS), la GTS 855 (TCAS I) y la GTS 8000 (TCAS II); el tipo de instalación se habilita durante la instalación. El P/N 010-00962-00 es el procesador sin cupón de habilitación, es decir, la configuración TAS.

Garmin cita 010-00962-10 y -15 como paquetes de actualización con un cupón de TAS a TCAS I, y 010-00962-20 y -25 con un cupón de TAS a TCAS II. El 010-00962-05 es el procesador en el chasis para entornos severos (HE) 011-02571-05.

TSO y ETSO indicados

Garmin indica la configuración GTS 825 según TSO-C147 Class A y ETSO-C147. Su función ADS-B In se indica según TSO-C166b y, según la versión de software, TSO-C195a o TSO-C195b; la clase depende de la instalación.

El procesador solo no tiene antena ni pantalla y no puede cumplir por sí mismo las TSO de los sistemas de tráfico. Garmin precisa que el instalador debe comprobar que las condiciones de instalación en la aeronave se ajustan a las normas TSO/ETSO y que los artículos TSO/ETSO requieren una aprobación de instalación aparte.
