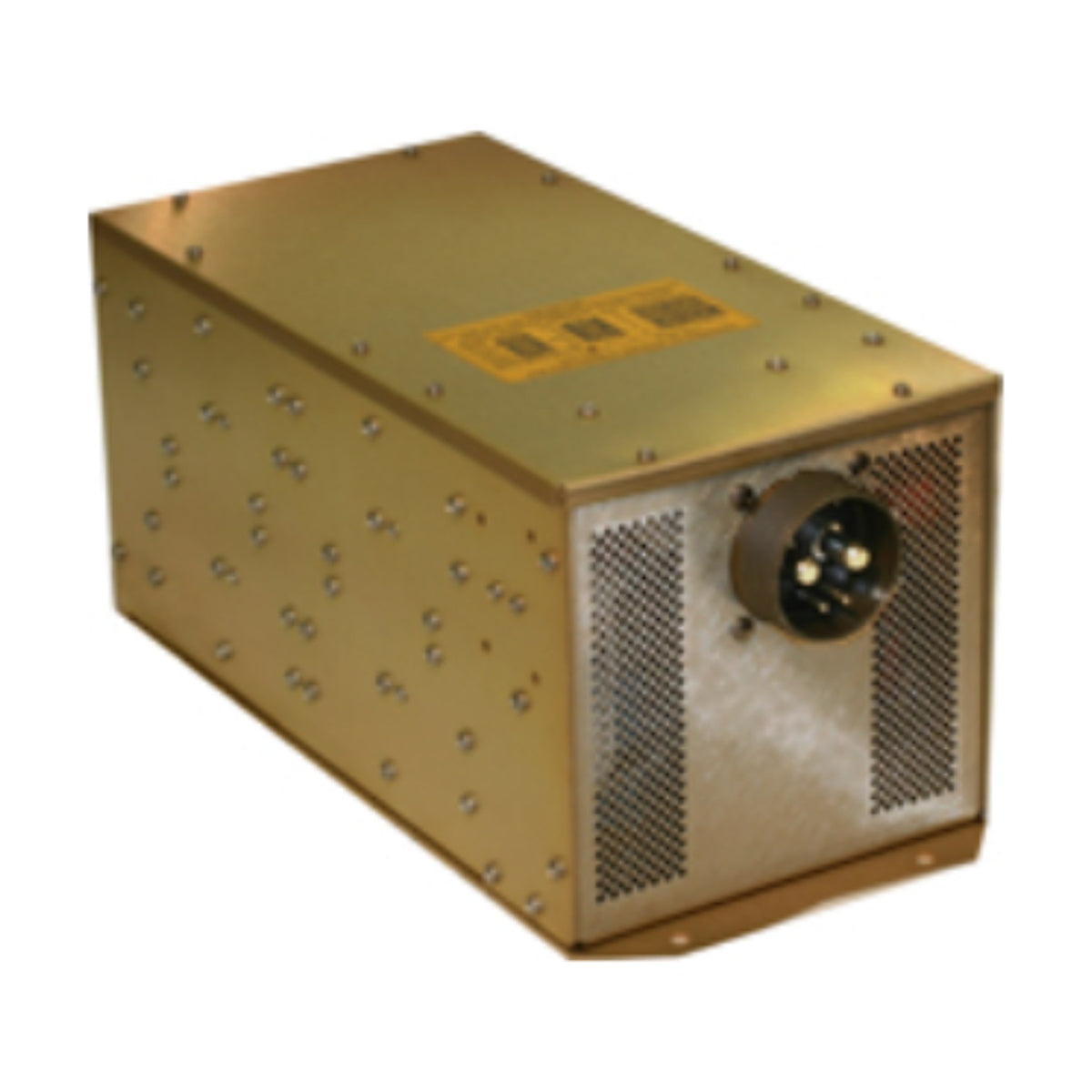

KGS Electronics SEA150

KGS Electronics SEA150 inversor estático trifásico de 1,5 kVA

Sin evaluaciones

El KGS Electronics SEA150 es un inversor estático de 1,5 kVA de 28 V DC a salida senoidal trifásica de 115/200 V AC, 400 Hz, aprobado según FAA TSO-C73. Pesa 7,13 kg y alimenta instrumentos de 400 Hz como giróscopos, radares y equipos de navegación.

Visualizar todos los detalles →
500 VA por fase
1,5 kVA
trifásico, 400 Hz ±0,4 Hz
115/200 V AC
rendimiento nominal
87 %
peso de la unidad
7,13 kg
Todas las especificaciones →
SKU
SEA150
Certificado
FAA
Estado
Nuevo
Envío en 11 semanas Se pide al proveedor antes del envío
489.254,55 CZK IVA incl.
404.342,60 Kč sin IVA
  • Piezas certificadas con documentación completa
  • Envío con DHL a más de 50 países
  • Soporte técnico especializado
¿Tiene alguna pregunta sobre este producto? Hable con nosotros por chat
Descripción Especificaciones técnicas Descargas Preguntas frecuentes Envío y devoluciones Evaluaciones (0)

KGS Electronics SEA150, inversor estático trifásico de 1,5 kVA

El KGS Electronics SEA150 es un inversor estático trifásico de 1,5 kVA aprobado según FAA TSO-C73. Convierte 28 V DC en una onda sinusoidal de 115/200 V AC y 400 Hz y alimenta instrumentos de a bordo y de tierra, como brújulas, giróscopos, radar y equipos de navegación. Pesa 7,13 kg y funciona de −55 a +71 °C hasta 55.000 ft.

  • La entrada de 28 V DC se convierte en una onda sinusoidal trifásica de 115/200 V AC y 400 Hz, con 500 VA por fase.

  • El rendimiento nominal es del 87 % y la distorsión armónica nominal del 2,5 %.

  • La capacidad de sobrecarga es del 110 % durante 2 horas y del 150 % durante 5 minutos.

  • El rango de funcionamiento va de −55 a +71 °C hasta 55.000 ft, con ventilador de control termostático.

  • La unidad pesa 7,13 kg y mide 355,6 × 165,4 × 158,2 mm sobre una placa base con cuatro orificios de fijación.

  • El inversor está aprobado según FAA TSO-C73 y calificado según RTCA DO-160C.

Conector J1 y asignación de pines

Conector J1 y asignación de pines

Todas las conexiones pasan por el conector redondo J1 de la cara frontal. El pin A recibe la entrada +28 V DC, los pines B, C y D llevan las fases A, B y C a 115/200 V AC y 400 Hz, y el pin E es el retorno de salida (neutro, flotante). El pin F es el encendido y apagado remoto, el pin G el retorno DC y la masa, y el pin H lleva 26 V AC y 400 Hz en la fase A.

Salida y regulación

La salida entrega 115 V AC entre fase y neutro y 200 V AC entre fases a 400 Hz ±0,4 Hz, con 1.500 VA en total y 500 VA por fase. Un oscilador controlado por cristal mantiene la frecuencia, y una conversión de onda cuadrada a senoidal por modulación de ancho de pulso da forma a la onda.

El factor de potencia abarca de +0,8 a −0,8. La regulación es del 1 % por línea, del 1 % por carga y del 2,5 % por temperatura, y la salida responde en 300 µs de vacío a plena carga.

Protecciones y encendido remoto

El inversor se apaga con una tensión de entrada superior a 37,5 ±1 V DC, inferior a 18 ±1,5 V DC, con temperatura ambiente interna alta y ante un cortocircuito. Tras un cortocircuito, la desconexión tarda de 2 a 15 segundos y requiere un reinicio manual.

En el pin F del conector hay una entrada de encendido y apagado remoto. El inversor funciona cuando ese pin está conectado a masa.

Carcasa y fijación

La carcasa mide 355,6 mm de largo, 165,4 mm de ancho y 158,2 mm de alto, incluida una placa base de 0,10 in, con cuatro orificios de fijación de 7,14 mm. El peso es de 7,13 ±0,23 kg (15,7 ±0,3 lb).

La calificación ambiental es según RTCA DO-160C. El inversor funciona de −55 a +71 °C hasta 55.000 ft.

Aprobación e instalación

El SEA150 está aprobado según FAA TSO-C73. En una aeronave certificada, la instalación requiere una modificación aprobada y un certificado de aptitud para el servicio (Certificate of Release to Service).

La compatibilidad depende del tipo de aeronave y de las cargas de 400 Hz que se van a alimentar.
