Accueil » Codeurs d'altitude » ACK Technologies A-30.5 Codeur altimétrique, Mod 5

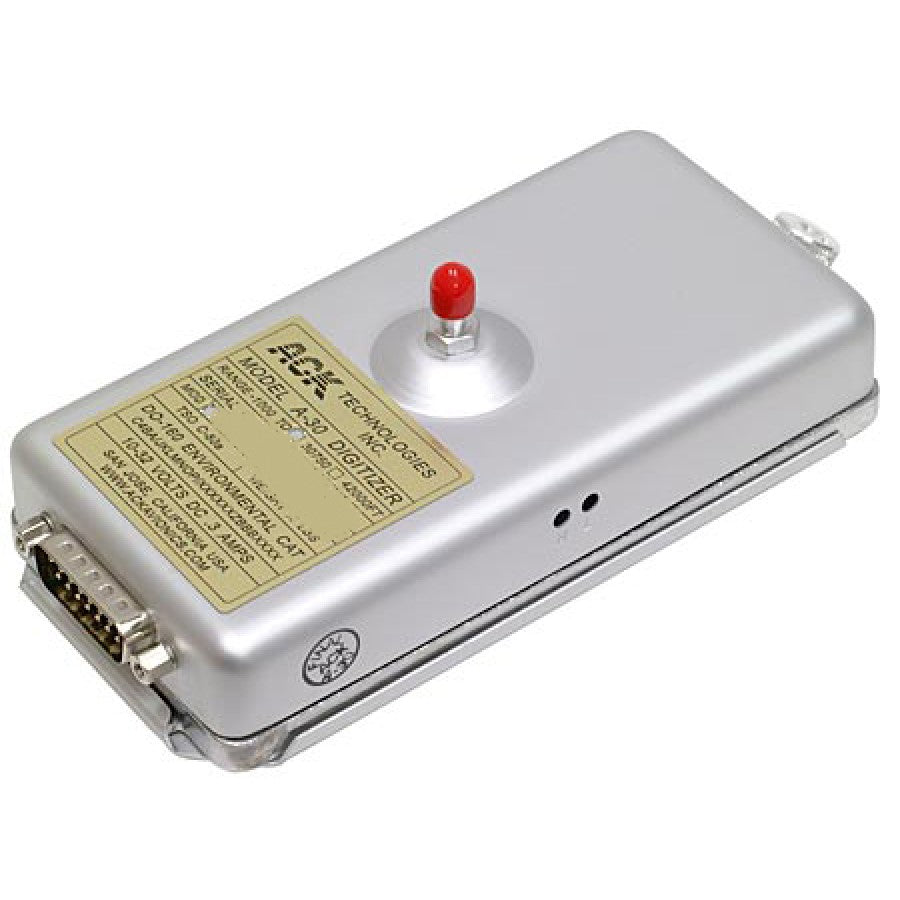

codeur d’altitude A-30 Mod 5, réf. A-30.5

ACK Technologies A-30.5 Codeur altimétrique, Mod 5

5.0 10 critiques

L’ACK A-30.5 est un codeur d’altitude à montage déporté avec sortie en code Gray de −950 à 30 750 ft, TSO-C88a. Il remplace directement les anciens codeurs ACK A-30 et est livré avec support, faisceau et ligne statique.

Voir tous les détails →
plage dès −950 ft
30 750 ft
typique, max. ±50 ft
±20 ft
et LBA 10.221/4
TSO-C88a
160 mA typique
10–32 V DC
Toutes les spécifications →
Unité de gestion de stock
A-30.5
Certificat
FAA
État
Neuf
En stockExpédié aujourd'hui (commande avant 14 h HNEC)
4.985,44 CZK TTC
4.120,20 Kč HT
  • Pièces certifiées avec documentation complète
  • Livraison DHL dans plus de 50 pays
  • Support produit par des spécialistes
Vous avez une question sur ce produit ? Discutez avec nous
Descriptif Caractéristiques techniques Téléchargements Questions fréquentes Livraison et retours Critiques (10)

Codeur d’altitude ACK A-30.5

L’ACK A-30.5 est la version Mod 5 du codeur d’altitude A-30 : un appareil à montage déporté avec sortie parallèle en code Gray par pas de 100 ft de −950 à 30 750 ft. Il dispose de la certification FAA TSO-C88a et de l’approbation allemande LBA 10.221/4, pèse 144 g et fonctionne en 10–32 V DC. ACK le propose comme remplacement direct des anciens codeurs A-30 ; il est livré avec support, faisceau et ligne statique.

  • Sortie parallèle en code Gray par pas de 100 ft sur une altitude-pression de −950 à 30 750 ft.

  • La précision est de ±20 ft typique et de ±50 ft au maximum.

  • Approbations indiquées par ACK : FAA TSO-C88a et LBA allemande 10.221/4.

  • Alimentation 10–32 V DC ; courant de service typique 160 mA, courant de mise en température 160 mA en 14 V et 220 mA en 28 V.

  • Fonctionne de −20 à +55 °C ; la mise en température dure 60 secondes à 21 °C et 210 secondes à −18 °C.

  • ACK indique que l’A-30 ne demande aucune maintenance périodique pour le maintien de la navigabilité.

Sortie, plage et précision

L’A-30.5 convertit la pression statique en altitude-pression et la délivre en code Gray parallèle par pas de 100 ft de −950 à 30 750 ft. La précision est de ±20 ft typique et de ±50 ft au maximum.

L’A-30.5 est la version Mod 5. La version Mod 9, l’A-30.9, étend la plage à 42 000 ft et ajoute deux sorties d’altitude RS-232. L’A-30.5 n’a que le code Gray.

Support, connecteur et raccords

Support, connecteur et raccords

Le codeur est un appareil à montage déporté qui se fixe sur le support A30.03. ACK fournit l’A-30.5 avec un faisceau de 1,2 m (A30.11.01), une ligne pitot-statique (A30.06.04), des adaptateurs de tube et de raccord, des raccords en T, des colliers à ressort et le manuel d’installation A30M.

ACK documente pour la famille A-30 un connecteur Sub D à 15 broches ainsi qu’un port fileté 1/8 in avec un port cannelé. ACK indique le même support et le même connecteur pour tous les niveaux Mod 0 à 9.

Remplacement d’un ancien A-30

ACK propose l’A-30 comme remplacement direct des plus de 145 000 codeurs A-30 construits depuis 1988. Une note d’installation ACK de 2014 indique que les niveaux Mod 0 à 9 utilisent le même support et le même connecteur à 15 broches et sont directement interchangeables.

À partir du niveau Mod 5 (numéro de série 85 000 et au-delà), seule la broche 8 peut servir d’entrée d’alimentation A+. ACK renvoie à son manuel lorsqu’un codeur Mod 3 ou plus ancien est remplacé par un Mod 4 ou plus récent.

Certification et voie d’installation

ACK indique pour l’A-30 la certification FAA TSO-C88a et l’approbation allemande LBA 10.221/4. ACK ne mentionne aucune ETSO.

Sur un aéronef certifié, l’installation est une modification approuvée suivie d’une certification de remise en service. Les notes d’étalonnage d’ACK demandent un contrôle de correspondance avec l’altimètre à chaque nouvelle installation d’un codeur ou après son retrait pour réparation. La compatibilité dépend du type d’aéronef et du modèle de transpondeur.
