Dynon SV-ADAHRS-200 Module ADAHRS principal

Aucun commentaire

Le Dynon SV-ADAHRS-200 est le module principal de données air, d’assiette et de cap pour SkyView, livré avec la sonde SV-OAT-340. Au moins un est nécessaire au PFD SkyView ; pour SkyView sur aéronefs expérimentaux.

Voir tous les détails →
120 × 31 × 66 mm
0,20 kg
pression totale, statique, AOA
3 × 1/8 in NPT
0,08 A sous 24 V
0,15 A / 12 V
température de fonctionnement
−30 … +60 °C
Toutes les spécifications →
Unité de gestion de stock
101293-000
Certificat
CoC
État
Neuf
En stockExpédié sous 1 jour ouvré
44.779,56 CZK TTC
37.007,90 Kč HT
  • Pièces certifiées avec documentation complète
  • Livraison DHL dans plus de 50 pays
  • Support produit par des spécialistes
Vous avez une question sur ce produit ? Discutez avec nous
Descriptif Caractéristiques techniques Téléchargements Questions fréquentes Livraison et retours Critiques (0)

Dynon SV-ADAHRS-200 module ADAHRS principal

Le Dynon SV-ADAHRS-200 (101293-000) est le module principal de données air, d’assiette et de cap du système Dynon SkyView pour aéronefs expérimentaux. Il est livré avec une sonde de température extérieure SV-OAT-340, se raccorde au SkyView Network et mesure 120 × 31 × 66 mm pour 0,20 kg. Au moins un SV-ADAHRS-200 est nécessaire pour activer le PFD SkyView.

  • Des capteurs MEMS et un magnétomètre interne fournissent l’assiette, la vitesse, l’altitude, la vitesse verticale, le dérapage, le taux de virage, l’incidence et le cap.

  • Une sonde de température extérieure SV-OAT-340 est fournie et se raccorde au module par un connecteur à 2 broches.

  • Trois prises femelles 1/8 in NPT reçoivent les pressions totale, statique et d’incidence. Un connecteur à 9 broches relie le module au SkyView Network.

  • Le module est alimenté par le SkyView Network et consomme 0,15 A sous 12 V ou 0,08 A sous 24 V.

  • 120 × 31 × 66 mm pour 0,20 kg. Température de fonctionnement de −30 à +60 °C, de stockage de −40 à +70 °C.

  • Dynon ne destine pas les instruments SkyView aux aéronefs à certificat de type ; le module est proposé pour les aéronefs expérimentaux.

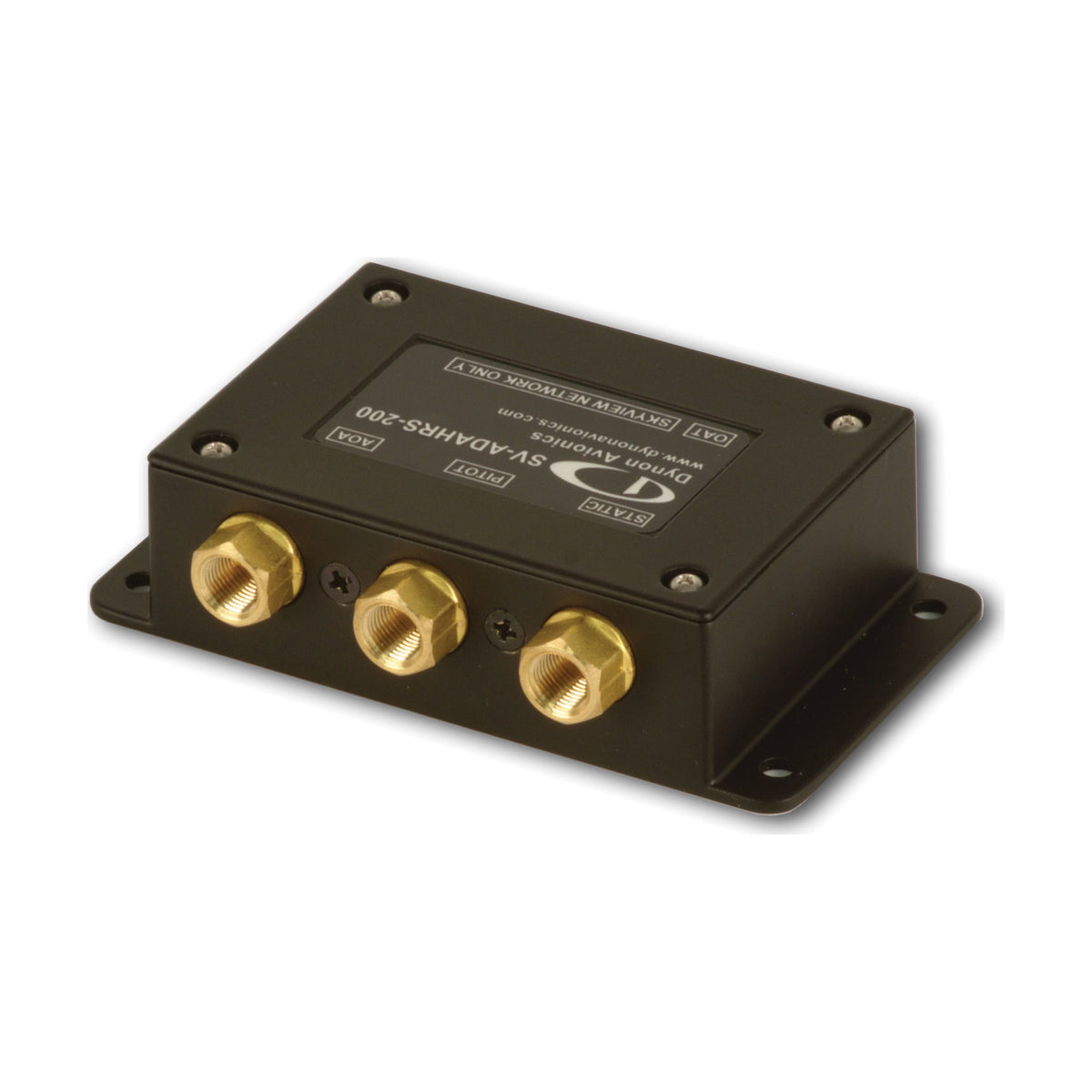

Module et prises pneumatiques

Module et prises pneumatiques

Le SV-ADAHRS-200 mesure les données inertielles, magnétiques et anémobarométriques avec des capteurs MEMS et un magnétomètre interne. Ces données alimentent l’horizon artificiel et la vision synthétique, la vitesse, l’altitude, la vitesse verticale, le dérapage, le taux de virage, l’incidence et le cap stabilisé par gyroscope.

Les trois prises pneumatiques sont des filetages femelles 1/8 in NPT repérés STATIC, PITOT et AOA. Un connecteur à 9 broches relie le module au SkyView Network ; l’étiquette indique SkyView Network uniquement.

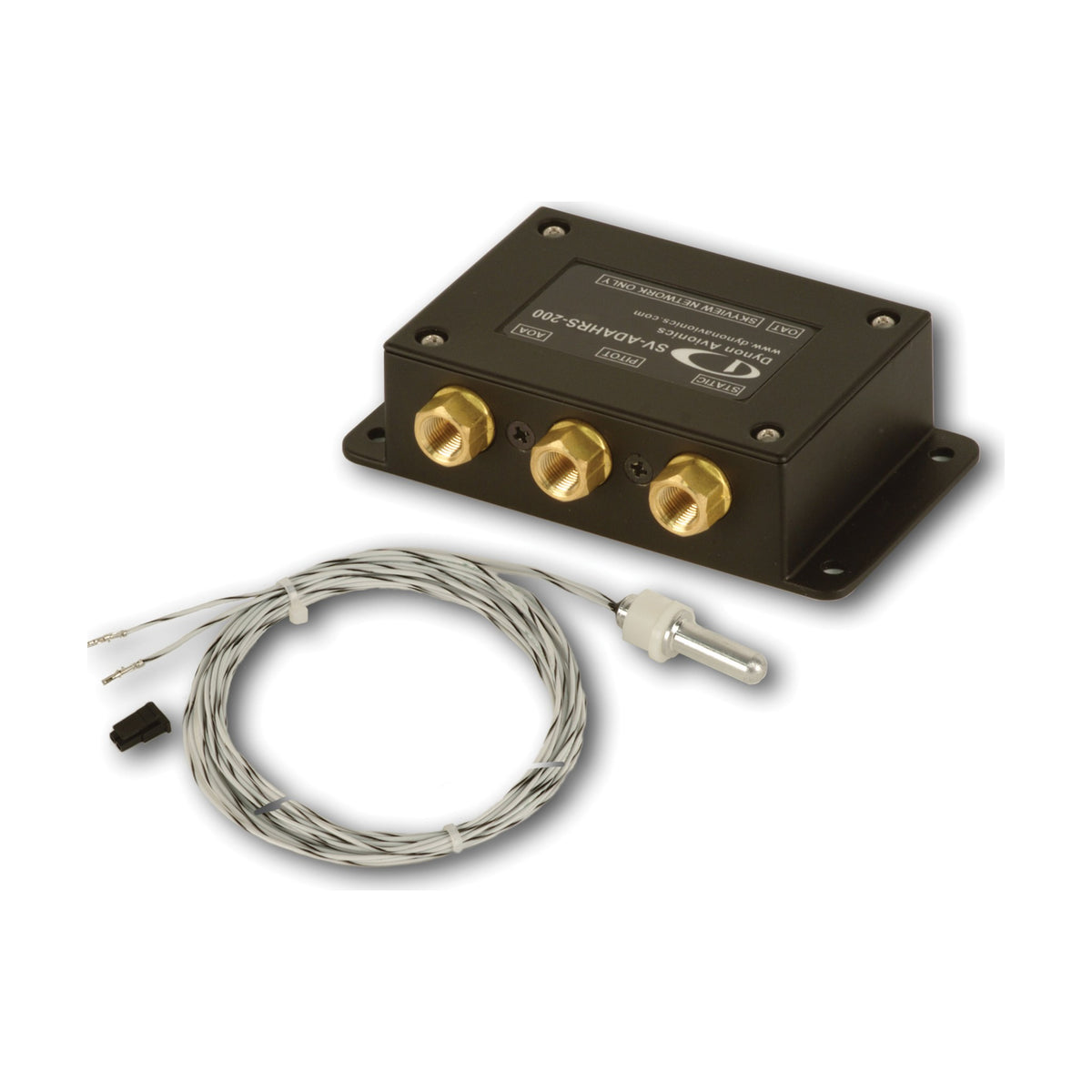

Sonde OAT fournie

Sonde OAT fournie

Chaque SV-ADAHRS-200 est livré avec une sonde de température extérieure SV-OAT-340, reliée au module par un connecteur à 2 broches. Dynon demande un emplacement à l’écart du soleil direct, de la chaleur du moteur et de l’échappement, de l’intérieur de l’aéronef et de l’air chaud évacué de la cabine. La sonde se monte dans un trou de 3/8 in.

La température affichée peut être décalée de ±20 °F (11,1 °C) dans le menu de configuration. Un second ADAHRS requiert sa propre sonde OAT pour une redondance complète.

Montage et circuits pneumatiques

Le module se fixe sur une surface rigide, à au plus 3,66 m du centre de gravité dans l’axe longitudinal et 1,83 m latéralement. Il est aligné à 1° près sur les trois axes, raccords pneumatiques vers l’avant, pattes de fixation en bas et étiquette en haut.

La visserie n’est pas fournie ; les trous des pattes acceptent des vis #10 et Dynon recommande des vis à tête bombée non ferreuses, de préférence en laiton. Sans magnétomètre déporté SV-MAG-236, il faut éviter les raccords pneumatiques ferreux et les tournevis magnétiques. Le kit d’installation pneumatique Dynon 102628-000 est un article distinct.

Principal, secours et étalonnage

Le SV-ADAHRS-200 principal et le SV-ADAHRS-201 de secours ont des fonctions identiques, mais un SV-ADAHRS-201 ne fonctionne qu’avec au moins un SV-ADAHRS-200 dans le système. Le module de secours peut être superposé au principal avec le Dual ADAHRS Mounting Kit 102532-000. En cas de panne, SkyView bascule sur le module alternatif et signale tout désaccord entre modules.

Dynon étalonne chaque module en fabrication. Après l’installation, un étalonnage du compas en aéronef est nécessaire, avec un GPS fonctionnel ; jusque-là, SkyView affiche NEED COMPASS CAL.

Usage expérimental

Dynon indique que les instruments SkyView ne sont pas destinés aux aéronefs à certificat de type et classe le SV-ADAHRS-200 parmi ses composants SkyView expérimentaux. Aucune ETSO n’est indiquée pour le module.

La compatibilité dépend du modèle du système SkyView et de la configuration ADAHRS prévue.
