RAMI AV-12 Antenne VOR/LOC/GS
La RAMI AV-12 est une antenne de réception seule VOR/LOC/GS (108–118 / 328–336 MHz, 50 Ω, polarisation horizontale), FAA TSO-C40c, livrée sans le câble à balun nécessaire ; l’AV-12L comprend un câble à balun de 7,6 m.
Voir tous les détails →- Unité de gestion de stock
- AV-12
- Certificat
- FAA
- État
- Neuf
- Pièces certifiées avec documentation complète
- Livraison DHL dans plus de 50 pays
- Support produit par des spécialistes

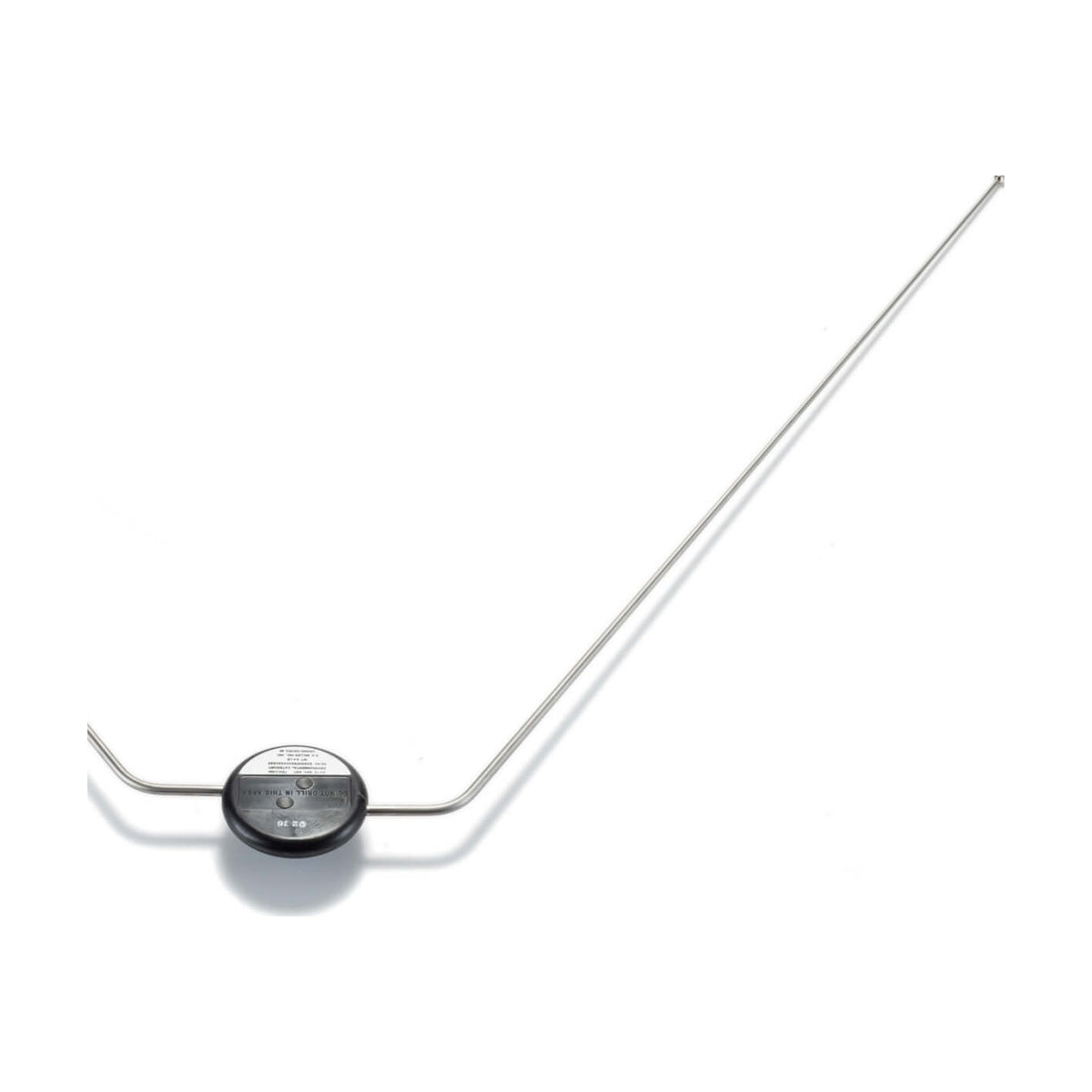

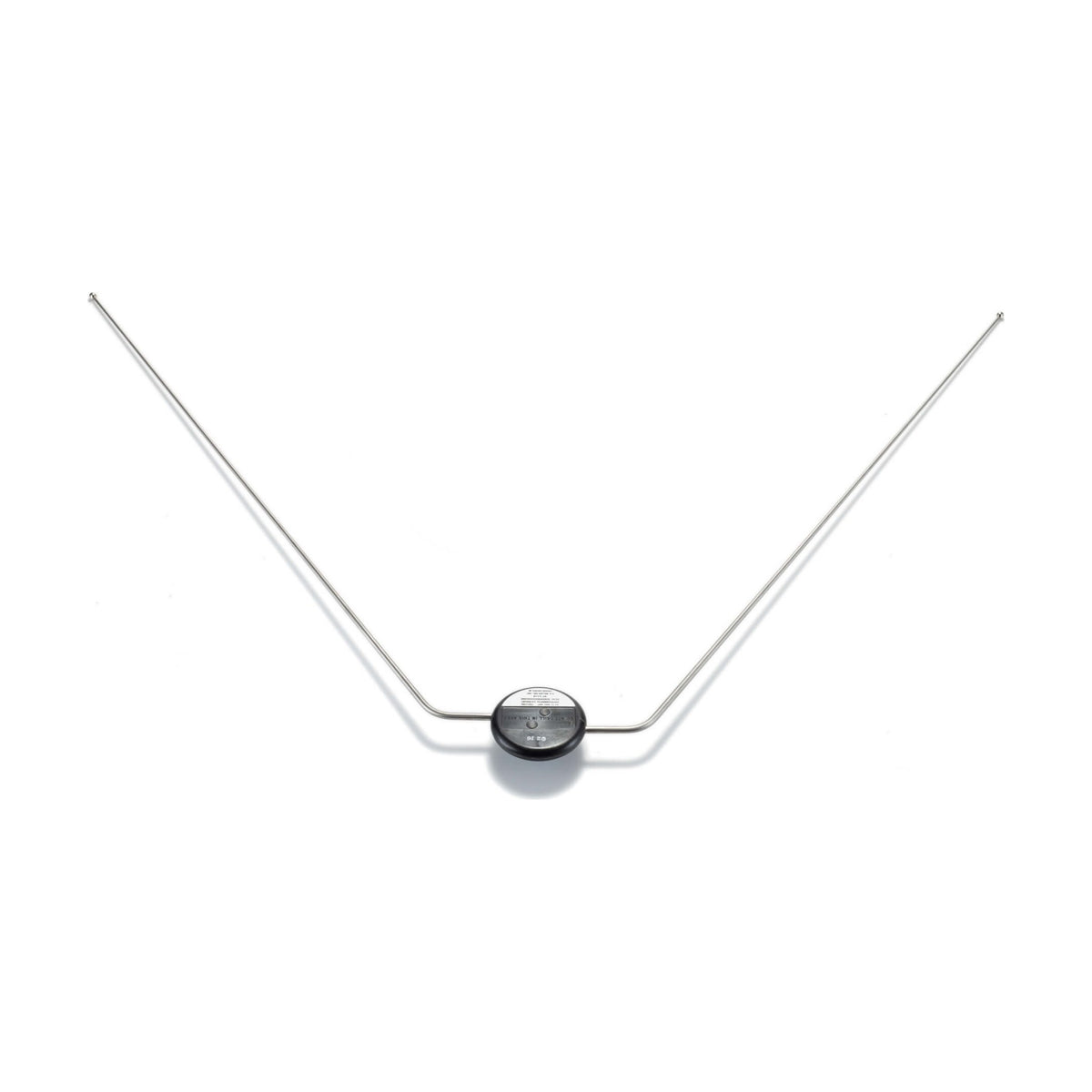

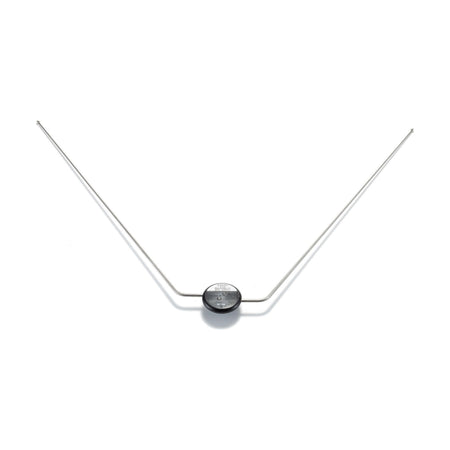

La RAMI AV-12 est une antenne de réception seule VOR/LOC/GS pour les bandes 108–118 MHz et 328–336 MHz, livrée sans ligne de transmission. Ses éléments en acier inoxydable sont moulés directement dans un isolateur central en bakélite thermodurcissable haute résistance aux chocs, de 67 mm (2⅝ in) de diamètre ; les éléments en V ont une envergure de 744 mm (29,3 in) entre les extrémités. L’antenne présente une impédance nominale de 50 Ω, un ROS de 2,2:1 au maximum, une polarisation horizontale et un diagramme omnidirectionnel.
L’AV-12 se raccorde par deux goujons filetés 4-40 de l’isolateur à une ligne de transmission à transformateur symétriseur (balun) intégré. Ce câble à balun n’est pas fourni et, selon RAMI, il est nécessaire au bon fonctionnement de l’antenne ; l’AV-12L est la même antenne livrée avec un câble à balun de 7,6 m (25 ft). L’antenne est prévue pour 350 mph et 50 000 ft, avec une traînée de 0,92 lb à 250 mph. La FAA a autorisé l’AV-12() selon le TSO-C40c.
RAMI indique le sommet de la dérive comme emplacement idéal, à l’abri des réflexions et des masquages dus à la structure métallique. Les trous de fixation se percent dans l’isolateur en dehors de la zone marquée. L’installation sur un aéronef certifié nécessite une modification approuvée et un certificat de remise en service (CRS). La compatibilité dépend du type d’aéronef, du modèle du récepteur NAV et de la nécessité éventuelle d’un câble à balun.
