RAMI AV-534 Antenne VHF COM
La RAMI AV-534 est une antenne VHF COM quart d’onde renforcée en acier inoxydable pour 118–137 MHz, 50 W, TSO-C37d/C38d, montée par un seul trou de 17/32 in. Le câble coaxial se soude sur des cosses fournies ; l’antenne n’a pas de connecteur BNC.
Voir tous les détails →- Unité de gestion de stock
- AV-534
- Certificat
- FAA
- État
- Neuf
- Pièces certifiées avec documentation complète
- Livraison DHL dans plus de 50 pays
- Support produit par des spécialistes

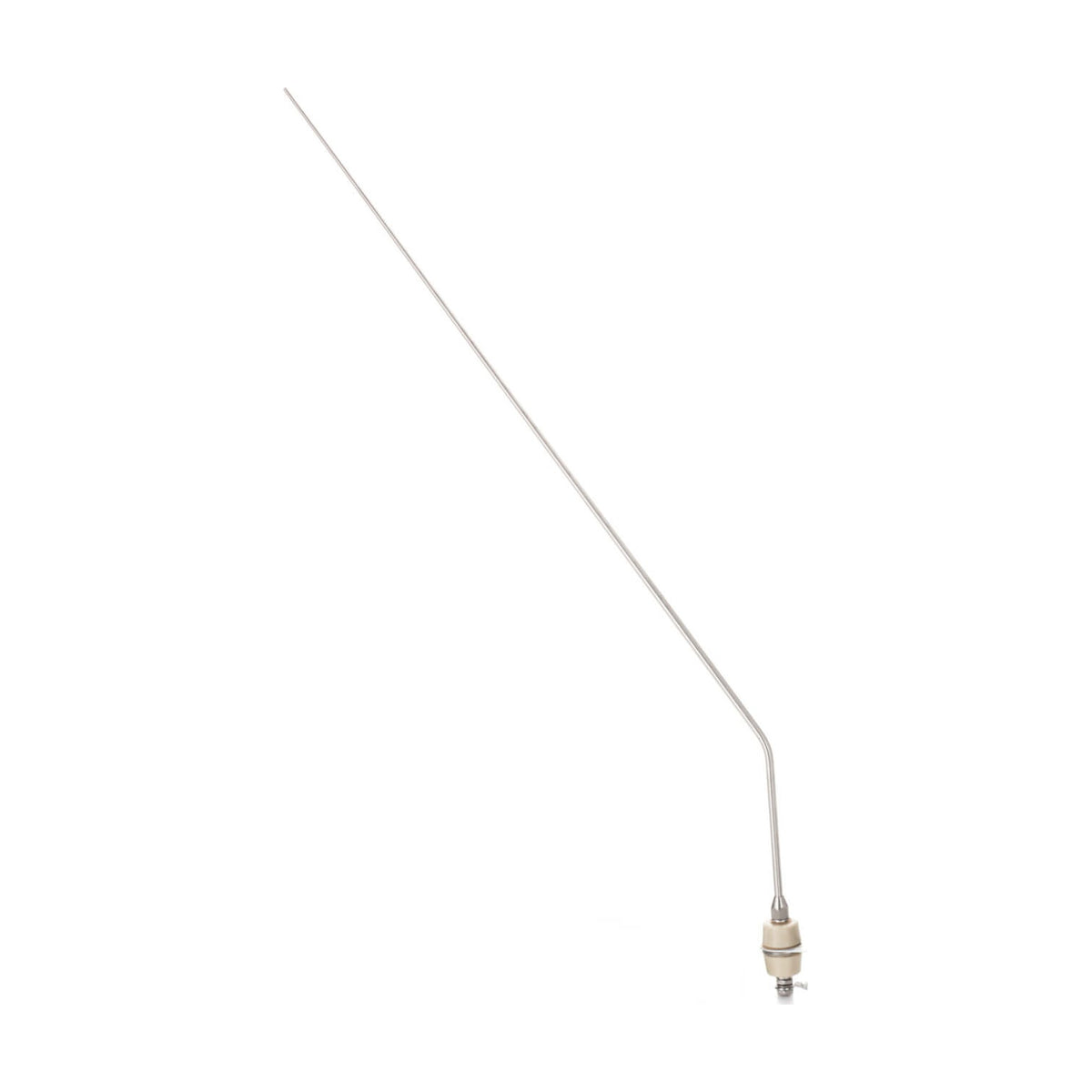

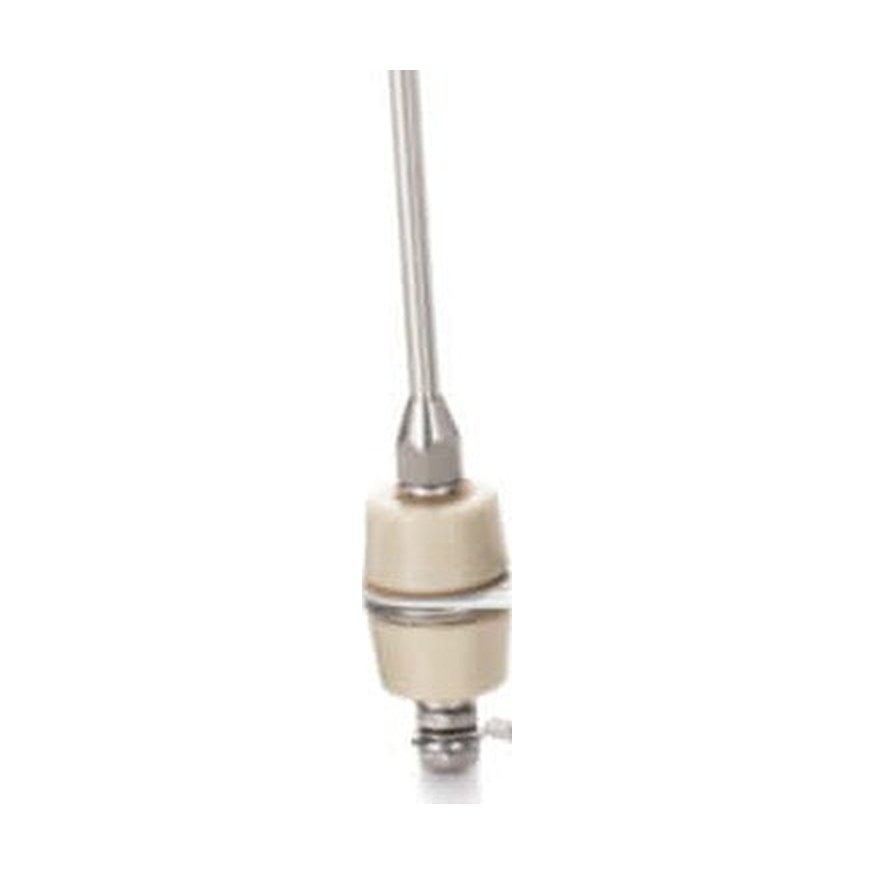

La RAMI AV-534 est une antenne VHF COM quart d’onde renforcée pour la bande 118–137 MHz. Elle comporte un fouet en acier inoxydable avec une large virole détensionnée et est livrée avec des isolateurs en porcelaine et la visserie de fixation. L’antenne mesure 476 mm (18,75 in) de haut et pèse 227 g.
Elle est à polarisation verticale et rayonnement omnidirectionnel, avec une impédance nominale de 50 Ω, un ROS de 3,0:1 au maximum et une puissance RF admissible de 50 W. La FAA a autorisé l’AV-534 selon les TSO-C37d et TSO-C38d. L’AV-534 n’a pas de connecteur coaxial : le câble se soude sur deux cosses fournies, pour la tresse et pour l’âme. La version AV-534L est livrée avec un câble coaxial de 2,4 m (8 ft) déjà équipé des cosses et d’un connecteur BNC.
La tige de l’antenne traverse le revêtement par un seul trou de 17/32 in (13,5 mm) et se bloque par écrous hexagonaux. Le câble coaxial n’est pas fourni. RAMI demande au moins 0,6 m (2 ft) d’écart avec les autres antennes et les surfaces réfléchissantes ; sur un aéronef en composite ou en bois, un plan de masse formé de deux fils de cuivre croisés de 1,2 m (48 in) est réalisé à l’intérieur du revêtement et relié à la cosse de tresse. L’installation sur un aéronef certifié nécessite une modification approuvée et une remise en service (CRS). La compatibilité dépend du type d’aéronef et du modèle de radio COM.
