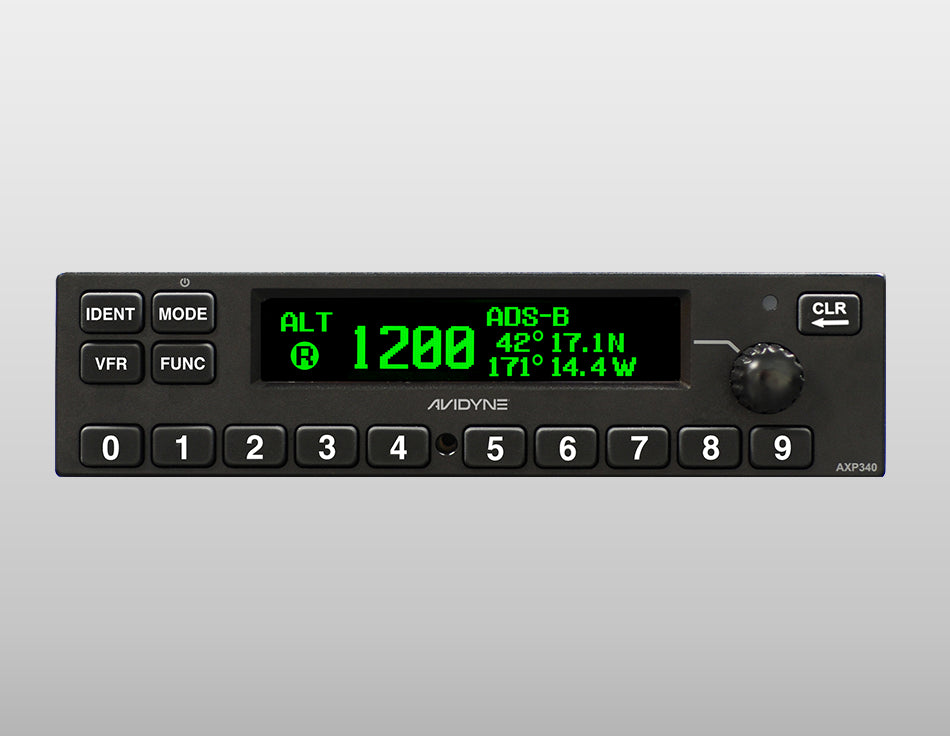

Avidyne AXP340 Black — transpondeur Mode S de tableau avec Extended Squitter 1090 MHz. AXP340 à façade noire avec ADS-B Out et remplacement coulissant pour certaines installations KT76A/KT78A.

Voir tous les détails →

Unité de gestion de stock: 850-00219-000
Certificat: EASA
État: Neuf

Expédition sous 5 semaines Commandé auprès du fournisseur avant l'expédition

84.779,40 CZK TTC

70.065,62 Kč HT

Pièces certifiées avec documentation complète
Livraison DHL dans plus de 50 pays
Support produit par des spécialistes

Vous avez une question sur ce produit ? Discutez avec nous

Avidyne AXP340 Black — transpondeur Mode S de tableau avec Extended Squitter 1090 MHz. AXP340 à façade noire avec ADS-B Out et remplacement coulissant pour certaines installations KT76A/KT78A.

Détails du produit

Référence: 850-00219-000
Type d’article: transpondeur Mode S de tableau avec Extended Squitter 1090 MHz
Type d’article: Mode S niveau 2; 1090 MHz ES
Compatibilité: remplacement enfichable prévu pour KT76A / KT78A
Contenu de livraison: ensemble transpondeur à façade noire; rack et kit d’installation en option
Approbation / applicabilité: installation selon le STC/AML applicable et les données approuvées

Avant commande ou installation

Avant commande ou installation, vérifier la référence exacte, l’équipement associé, l’applicabilité approuvée et les instructions actuelles du fabricant.

Un Avidyne AXP340 Black ; appareil associé et matériel supplémentaire uniquement si explicitement indiqués.

Caractéristiques techniques

Référence (P/N)	850-00219-000	Consommation	0.22 A / 0.45 A
Constructeur	Avidyne	Puissance de sortie	240 W
Classe du transpondeur	Classe 1	Montage	Pile avionique 6,25″
Niveau Mode S	ELS	Remplace la réf.	KT76A / KT78A
ADS-B	Out (1090ES)	Température de fonctionnement	−20 … +55 °C
TSO / ETSO	TSO-C112d / TSO-C166b / ETSO-2C112d / ETSO-C166b	Altitude max. d'utilisation	35 000 ft
Dimensions	160 × 40 × 239 mm	Refroidissement	Non requis
Masse	1.35 kg	Source de position ADS-B	GPS externe
Alimentation	10–33 V DC	STC	SA00352BO

Documents du fabricant, fournis à titre d'information. Avant toute installation ou utilisation, vérifiez que vous disposez de la révision en vigueur.

L’AXP340 remplace-t-il directement un KT 76A ?

Oui, pour les KT 76A, KT 76C et KT 78A. Le connecteur principal reprend la position des contacts et le connecteur d’antenne est compatible ; le câblage existant reste donc en place s’il est en bon état. Les autres transpondeurs, par exemple les appareils Narco, ne relèvent pas de ce remplacement : l’AXP340 demande alors son propre support de montage et un nouveau câblage.

La référence 850-00219-000 comprend-elle le support de montage ?

Non. La référence 850-00219-000 est le transpondeur AXP340 à façade noire. Avidyne fournit le support de montage et le kit d’installation dans un kit séparé, P/N 850-00219-002 ; le transpondeur à façade grise porte la référence 850-00219-001.

L’AXP340 a-t-il besoin d’un codeur d’altitude ?

Oui, une source d’altitude approuvée fait partie, avec l’antenne transpondeur, des deux éléments minimaux. L’AXP340 accepte un codeur parallèle Gillham (code Gray) ou un codeur série RS-232 à 9600 bps, jamais les deux, ou une centrale aérodynamique au format Shadin. Avidyne recommande le série, car le code Gillham ne transmet l’altitude qu’à 100 ft près. Une sortie série retransmet l’altitude à un GPS.

Quels GPS peuvent fournir la position pour l’ADS-B Out de l’AXP340 ?

L’ADS-B Out est facultatif et demande un GPS WAAS approuvé avec une sortie de position RS-232 à 9600 bps, ainsi qu’un signal sol/vol. Avidyne cite les IFD5XX, IFD4XX, Atlas et Helios en logiciel 10.1.0.0 ou ultérieur, l’IFD Release 9 en 9.3.1 ou ultérieur et la série Garmin GNS 400W/500W en logiciel principal 5.00 ou ultérieur. Sans GPS, l’AXP340 fonctionne comme transpondeur Mode S sans ADS-B Out.

L’AXP340 peut-il être installé à côté d’un équipement UAT ADS-B Out existant ?

Non. L’AXP340 fonctionne avec tout récepteur ADS-B In, mais Avidyne n’admet pas un second émetteur ADS-B dans le même aéronef ; il ne peut donc pas être installé avec un équipement UAT (978 MHz) ADS-B Out. Les aéronefs équipés d’un TCAS II (système anticollision embarqué) ne doivent pas utiliser l’option ADS-B de l’AXP340.

Commandes, TVA, expédition → FAQ.

Conditionnement : Toutes les pièces certifiées sont expédiées avec leur documentation réglementaire (8130-3, COC ou équivalent) dans un emballage de protection adapté.

Traçabilité : Traçabilité complète de la naissance disponible. Documentation à double agrément (FAA/EASA) incluse le cas échéant.

Articles à durée de vie limitée : Expédiés avec leur certification en cours de validité et le potentiel restant maximal.
