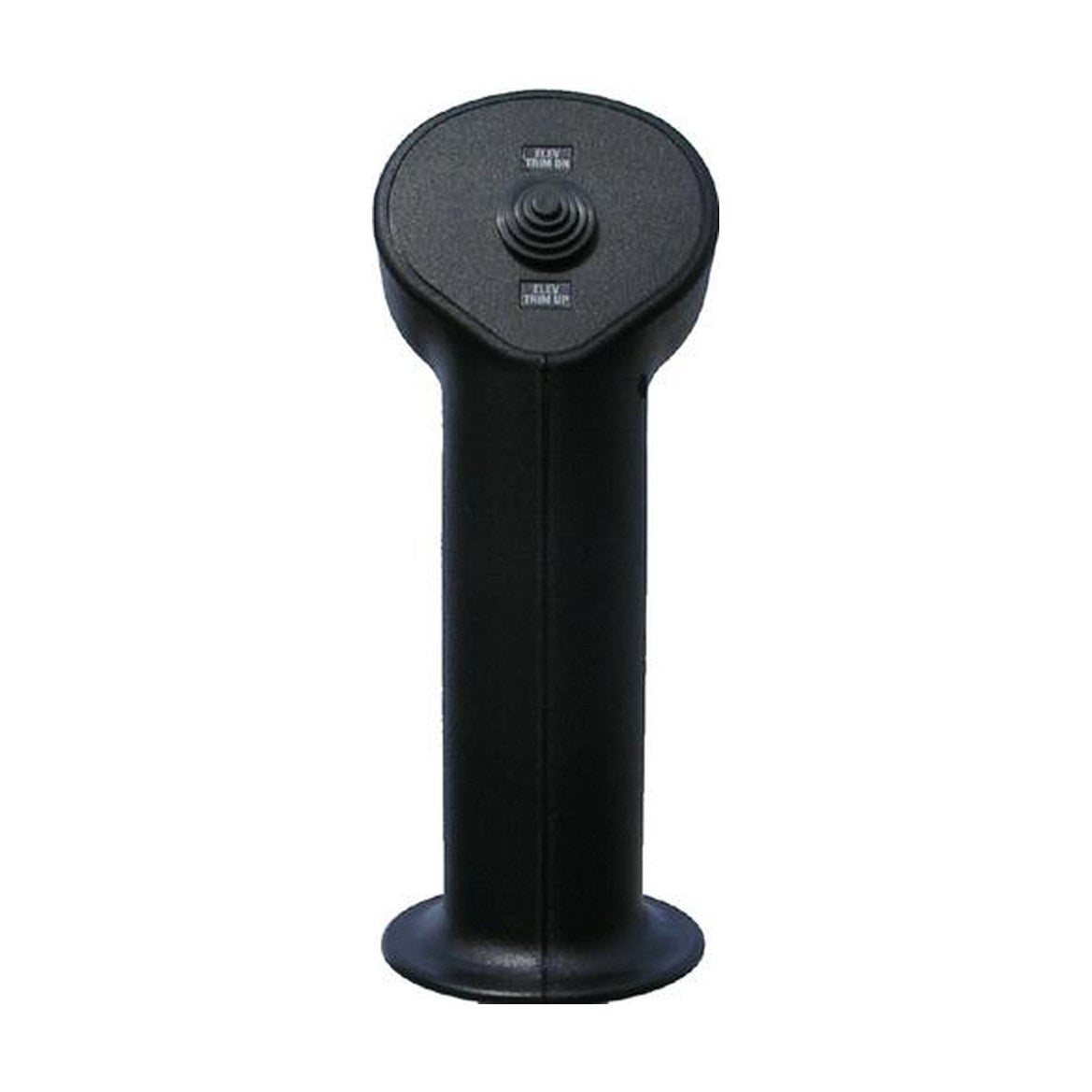

Ray Allen G303 poignée de manche
La Ray Allen G303 est une poignée de manche avec chapeau chinois pour trim électrique un axe et alternat PTT (microcontacts SPDT 15 A), pour manches jusqu’à 1 1/8 in. Avec une seule poignée, elle commande un servo de trim Ray Allen sans relais.
Voir tous les détails →- Unité de gestion de stock
- G303
- Certificat
- CoC
- État
- Neuf
- Pièces certifiées avec documentation complète
- Livraison DHL dans plus de 50 pays
- Support produit par des spécialistes
La Ray Allen G303 est une poignée de manche de la série G3 pour trim électrique un axe avec alternat, destinée aux manches jusqu’à 1 1/8 in de diamètre ; trois bagues d’adaptation fournies permettent de la monter sur des manches de 3/4 in, 7/8 in et 1 in. Un chapeau chinois, sur une platine rainurée verticalement, actionne deux contacteurs de trim SPDT à impulsion, et un alternat PTT SPDT à impulsion se trouve à l’avant de la poignée ; tous sont des microcontacts Honeywell de 15 A. La poignée mesure 165 mm (6,5 in) de haut et 64 mm (2,5 in) de large, en composite BASF résistant aux UV à finition texturée antidérapante, et elle est livrée avec une platine noire ; les versions grise et beige sont disponibles.
Le constructeur soude les contacteurs avec les fils 26 AWG isolés Téflon prédécoupés et les 6 m (20 ft) de fil de sortie fournis. Avec une seule poignée, les contacteurs de trim commandent directement un servo de trim Ray Allen sans relais ; une deuxième poignée nécessite un module de relais REL-2 ou un inverseur de transfert DPDT. Des vis à tête cylindrique 4-40 × 1/2 in fixent la poignée sur le tube de manche percé et taraudé ; le tube pénètre de 70 mm (2,75 in) dans la poignée, qui demande 95 mm (3,75 in) de dégagement au-dessus du tube. Ray Allen laisse l’installation et l’utilisation sous la responsabilité du concepteur et du constructeur de l’avion. La bonne version dépend de la couleur de la platine.
