Les images peuvent différer du produit réel. Les connecteurs et accessoires sont vendus séparément, sauf indication contraire.

Garmin

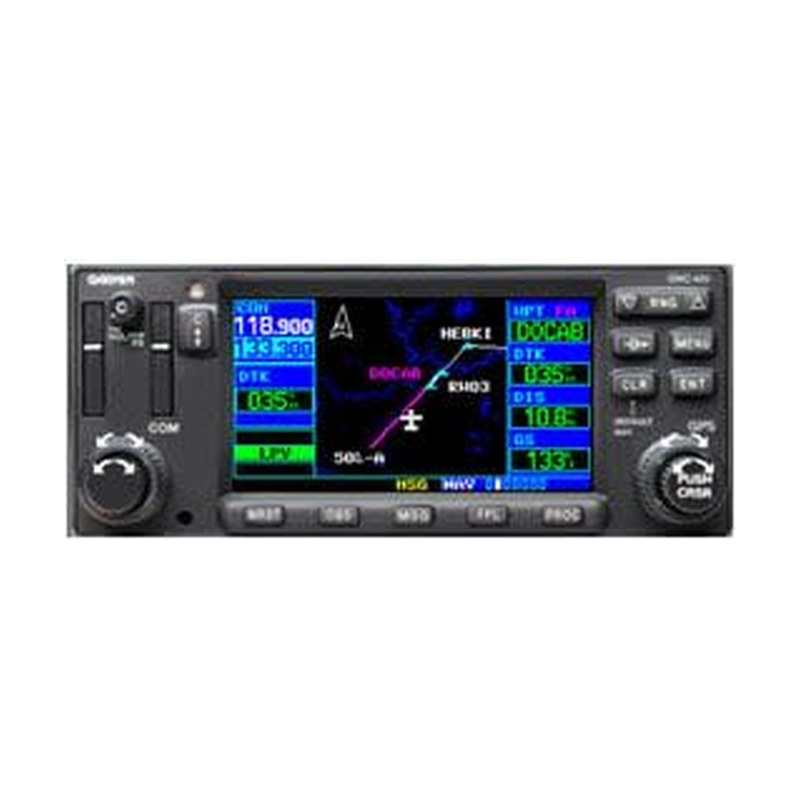

Navigateur GPS/COM Garmin GNC 420W

Name: Navigateur GPS/COM Garmin GNC 420W
Brand: Garmin
SKU: 011-01058-00-RPO
Price: 88417.48 CZK
Availability: InStock

Aucun commentaire

Le Garmin GNC 420W est un navigateur GPS/COM avec GPS SBAS certifié TSO-C146a pour les approches LPV et VHF COM de 10 W à espacement 8,33/25 kHz, sans récepteurs VOR/LOC/GS. Réparation proposée pour la P/N 011-01058-00.

Voir tous les détails →

Advanced Exchange, Future Exchange, réparation : comment ça marche ? Lire le guide →

Choisissez la version

P/N

011-01058-00

État

Réparation (RPO)

Expédition sous 1 semaine Commandé auprès du fournisseur avant l'expédition

88.417,48 CZK TTC

73.072,30 Kč HT

Pièces certifiées avec documentation complète
Livraison DHL dans plus de 50 pays

Vous avez une question sur ce produit ? Discutez avec nous

Le Garmin GNC 420W est un navigateur GPS/COM encastré au tableau de bord, avec écran couleur de 240 × 128 pixels dans une façade de 6,25 × 2,66 pouces. Il associe un GPS SBAS à 15 canaux certifié TSO-C146a pour le vol IFR en route, en région terminale et en approche, LPV comprise, à un émetteur-récepteur VHF COM : 118,000–136,975 MHz, espacement de 25 kHz ou 8,33 kHz et puissance d’émission d’au moins 10 W. Les bases de données de navigation et de relief se chargent depuis deux cartes de données en façade.

Le GNC 420W n’a pas de récepteur VOR, localizer ni glide ; le GNS 430W les ajoute. Le GNC 420AW en 28 V, avec émetteur COM de 16 W, est un modèle distinct. Le connecteur principal accepte 10–33,2 V DC et le connecteur COM 11–33 V DC ; les ports ARINC 429 et RS-232 assurent la liaison avec les autres équipements. Garmin référence 011-01058-00 (façade noire), -10 (grise), -40 et -50 (mises à niveau WAAS d’unités non WAAS) et -45 (unité de mise à niveau 28 V DC). L’unité pèse 2,04 kg.

Pour la P/N 011-01058-00, la réparation de l’unité du client est proposée. Un aéronef certifié nécessite une modification approuvée pour le type, puis un certificat de remise en service (CRS) ; le STC AML américain SA01933LA ne vaut pas approbation EASA.

Caractéristiques techniques

Référence (P/N)	011-01058-00	Alimentation	10–33.2 V DC / 11–33 V DC (COM)
Constructeur	Garmin	Interfaces	ARINC 429 / RS-232
Écran	240 × 128	Montage	Pile avionique 6,25″
Récepteur GPS	Oui	Dimensions	159 × 67 × 279 mm
Capacité d'approche	LPV	Masse	2.04 kg
VOR / ILS	Non	Température de fonctionnement	−20 … +55 °C
Espacement des canaux	8,33 / 25 kHz	Altitude max. d'utilisation	50 000 ft
Puissance COM	10 W	TSO / ETSO	TSO-C146a / C37d / C38d / C113; ETSO-C146 / 2C37e / 2C38e / C113
Plage de fréquences	118.000–136.975 MHz	STC	SA01933LA (FAA AML)

Avec l’Advanced Exchange, nous expédions une unité en état de service avant le retour du core. Le Future Exchange débute après réception et contrôle de votre core, sans dépôt de garantie. En réparation, l’unité conserve son numéro de série d’origine ; nous commençons par un diagnostic et un devis.

Advanced Exchange

Déroulement: Vous recevez d’abord une unité en état de service. Vous renvoyez ensuite votre core.
Paiement: Prix total de l’unité en état de service, plus le dépôt de garantie du core.
Core: Retour sous 15 jours calendaires. Si le core est réparable (non BER), le dépôt est remboursé. Si le core manque ou est BER, le dépôt reste acquis.
Délai: En général 2 à 3 semaines. Garantie de 3 mois. Libération sous EASA Form 1 ou FAA 8130-3.

Future Exchange

Déroulement: Vous envoyez d’abord votre core. Après confirmation de sa réparabilité, nous expédions l’unité de remplacement en état de service.
Paiement: Prix net de l’échange uniquement, sans dépôt de garantie.
Core: Doit être réparable (non BER), porter la même P/N ou une P/N de remplacement, avec plaque signalétique présente.
Délai: En général 3 à 4 semaines. Garantie de 3 mois. Libération sous EASA Form 1 ou FAA 8130-3.

Réparation

Numéro de série: Vous conservez le numéro de série d’origine. Aucune unité de remplacement n’est fournie — c’est le principe de l’Exchange.
Atelier: Nous contrôlons l’unité, établissons un devis puis réparons après votre accord. Les frais de diagnostic déjà réglés sont déduits du prix de la réparation. Si vous refusez le devis ou si l’unité est BER, elle est retournée en l’état et les frais restent dus.
Délai: En général 2 à 6 semaines après acceptation du devis, selon la disponibilité des pièces. Garantie de 3 mois. Libération sous EASA Form 1 ou FAA 8130-3.

Renvoyez le core dans un emballage équivalent, si possible avec les données de dépose et une déclaration de non-implication dans un accident. Les conditions applicables aux cores tardifs, incomplets ou refusés figurent sur le devis.

400W Series Pilot's Guide & Reference Guide du pilote · Rév. K · EN · 6.6 MB Ouvrir le PDF

Documents du fabricant, fournis à titre d'information. Avant toute installation ou utilisation, vérifiez que vous disposez de la révision en vigueur.

Vous ne trouvez pas la bonne pièce ?

Nos spécialistes des pièces trouvent les composants difficiles à obtenir, vérifient qu’une pièce convient à votre avion et organisent les échanges standard.

Pièces rares et obsolètes
Vérification que la pièce convient à votre avion, avec la bonne documentation
Échanges standard et équipements révisés

Discutez avec nous

Dans le chat, vous obtenez une réponse immédiate, jour et nuit. Un spécialiste des pièces répond aux demandes écrites sous 1 jour ouvré.
