AN23-11 Boulon à chape, 10-32
AN23-11 : boulon de chape en acier selon AN21–AN37, 10-32 UNF-3A, longueur de serrage 3/8 in, longueur 23/32 in (18,3 mm), tête fendue, tige percée pour goupille ; remplacé par la NASM21–NASM37.
Voir tous les détails →- Unité de gestion de stock
- AN23-11
- Certificat
- CoC
- État
- Neuf
- Pièces certifiées avec documentation complète
- Livraison DHL dans plus de 50 pays
- Support produit par des spécialistes

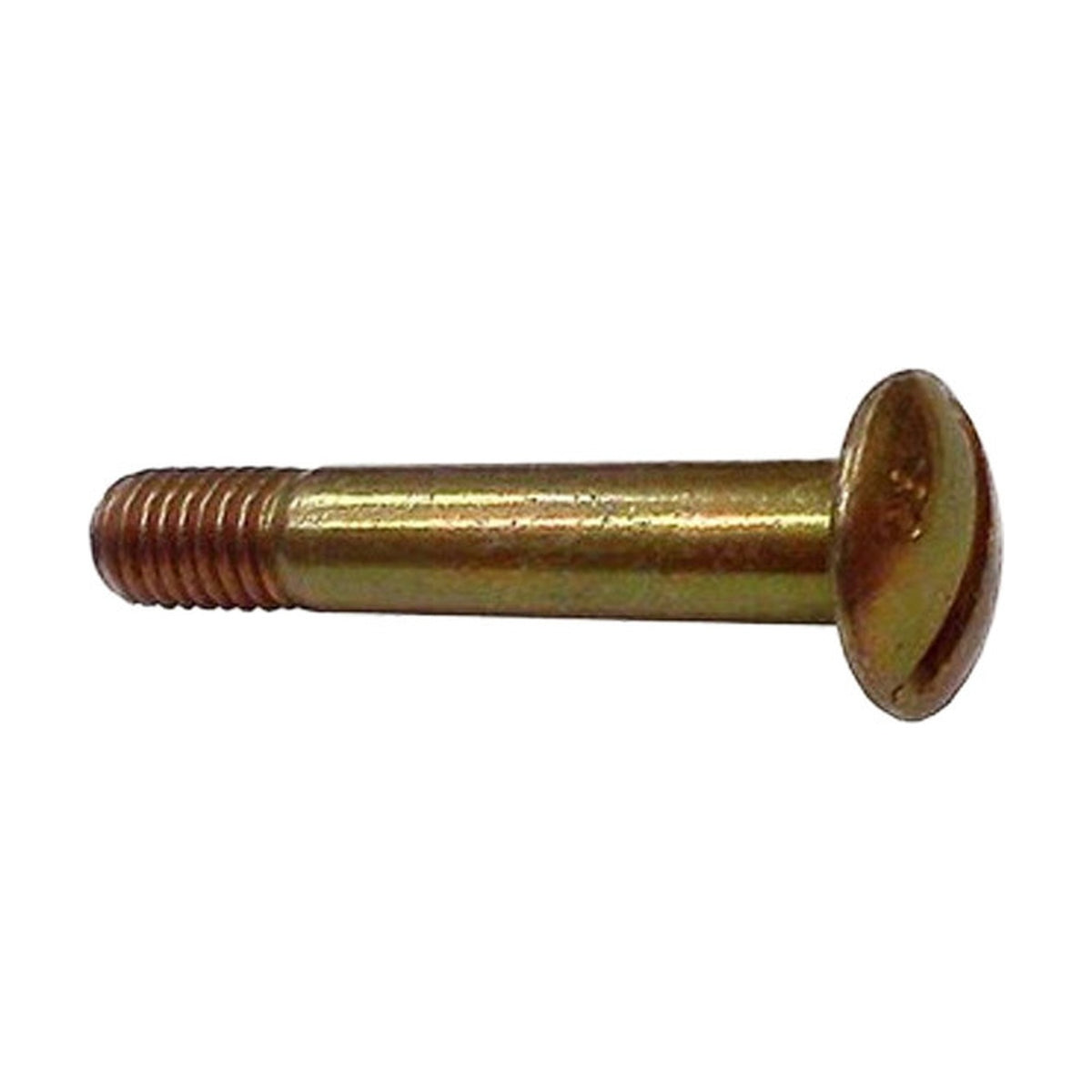

L’AN23-11 est un boulon de chape en acier à tête fendue conforme à la norme aéronautique AN21–AN37 rév. 11 (1996). Il présente un filetage 10-32 UNF-3A, un diamètre de tige de 0,186 in (4,72 mm), un diamètre de tête de 3/8 in (9,5 mm), une longueur de serrage de 3/8 in (9,5 mm) et une longueur totale de 23/32 in (18,3 mm). Sans suffixe A, la tige comporte un trou de goupille. La norme prescrit un acier 4130 ou 8740 cadmié selon QQ-P-416, type II, classe 2, et donne pour la taille AN23 une résistance au cisaillement simple de 2 125 lb ; la résistance en traction de 1 105 lb ne vaut qu’avec un écrou de cisaillement AN320 ou un écrou mince AN364.
La norme AN21–AN37 est annulée et remplacée par la NASM21–NASM37. La désignation définit le boulon par la norme, et non par un fabricant.
