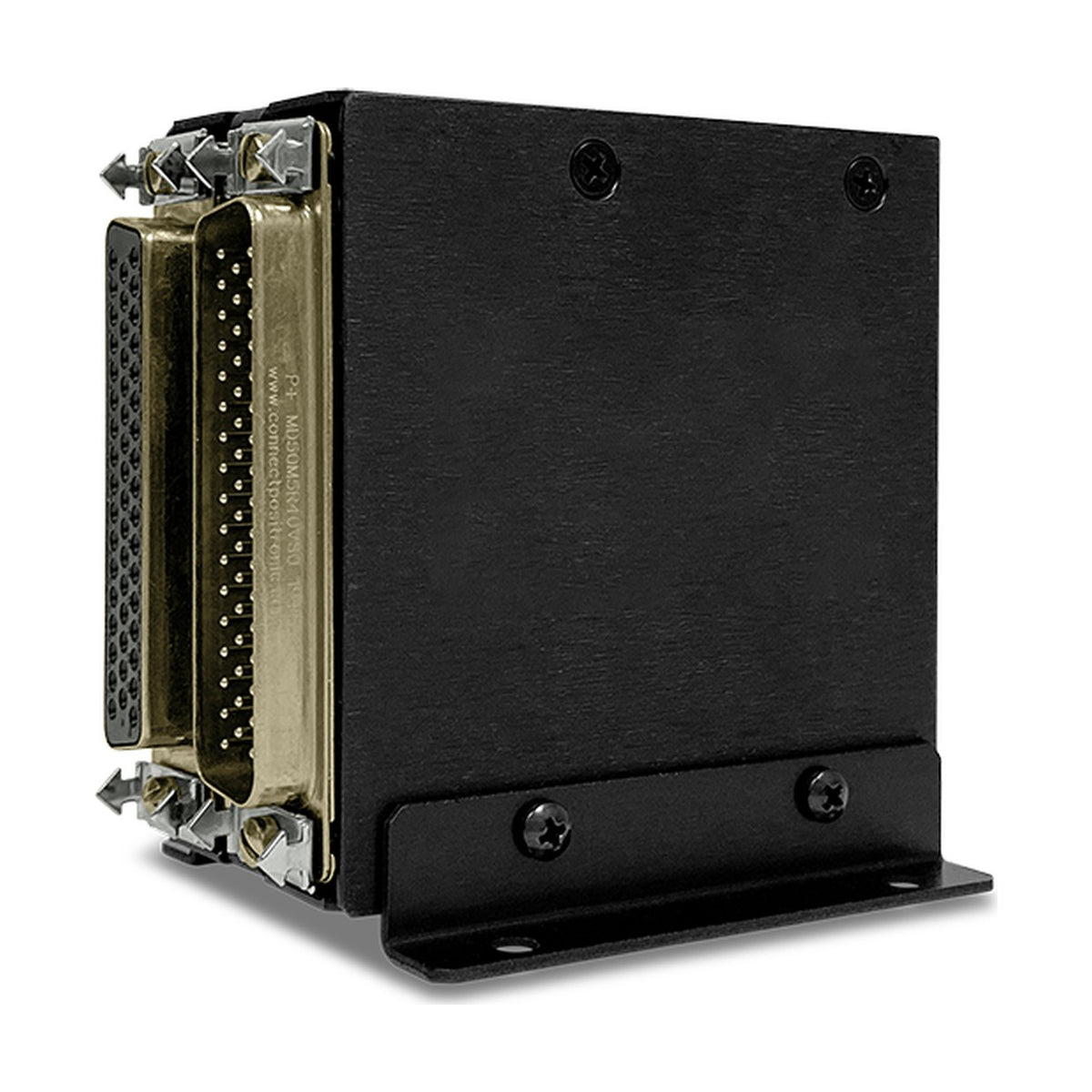

Mid-Continent MD41-248 boîtier de relais, 28 V
Le Mid-Continent MD41-248 est un boîtier relais déporté 28 V à 24 pôles qui bascule un CDI ou un HSI entre un récepteur NAV et un GPS. Il forme un système TSO-C129 avec une unité de commande et d’annonce MD41.
Voir tous les détails →- Unité de gestion de stock
- MD41-248
- Certificat
- FAA
- État
- Neuf
- Pièces certifiées avec documentation complète
- Livraison DHL dans plus de 50 pays
- Support produit par des spécialistes
Le Mid-Continent MD41-248 est le boîtier relais de commutation déporté 28 V qui bascule un CDI ou un HSI entre un récepteur NAV (VOR) et un navigateur GPS, piloté par une unité de commande et d’annonce MD41. Ce boîtier 24 pôles comporte huit paires de relais de trois pôles chacune, se fixe sur une cloison, mesure 73 × 39 × 66 mm (2,86 × 1,52 × 2,60 in), pèse 0,34 kg et consomme au plus 2 A sous 28 V DC.
Les contacts des relais supportent 2 A DC sous 30 V au maximum. Un verrouillage ferme le circuit d’annonce GPS dès que les bobines de tous les relais de commutation sont alimentées. Une priorité ILS optionnelle force le mode NAV lorsque le récepteur VOR est calé sur une fréquence ILS, et une sortie de gradation réglable alimente un voyant externe jusqu’à 750 mA.
Le MD41-248 ne forme un système TSO-C129 qu’avec une unité de commande et d’annonce de la série MD41-1XXX approuvée TSO. Boîtier relais débranché, le HSI ou le CDI est inopérant en mode NAV comme en mode GPS. Les deux kits de connecteurs 50 broches, deux équerres de fixation et le manuel d’installation sont fournis ; aucun refroidissement n’est nécessaire. Sur un aéronef EASA, l’installation suit des données approuvées pour le type et se termine par une approbation pour remise en service (CRS). La compatibilité dépend du modèle de l’unité de commande et du navigateur GPS.
