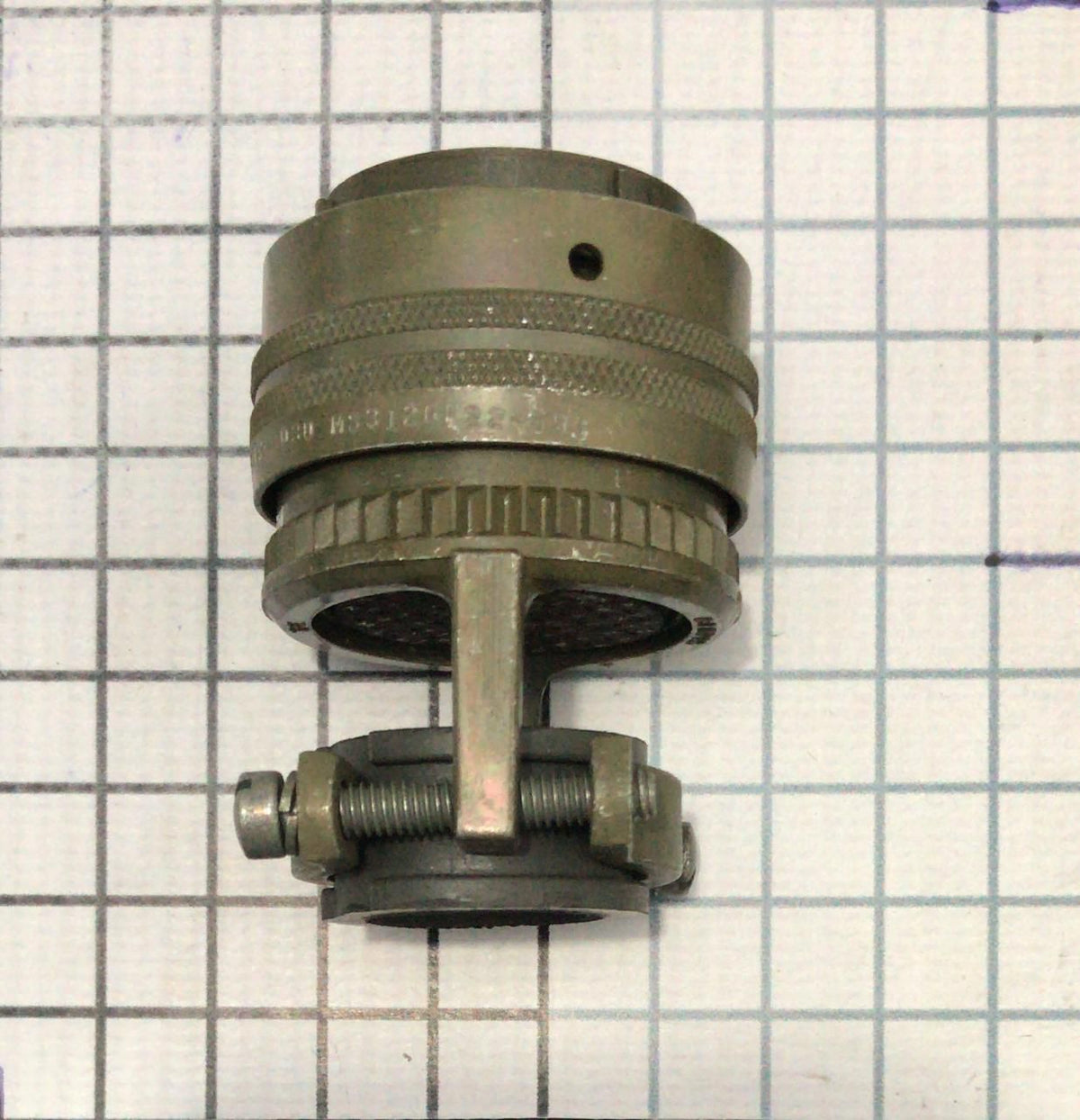

Amphenol MS3126F22-55S fiche circulaire MIL-DTL-26482
Le MS3126F22-55S est une fiche droite MIL-DTL-26482 série 1 à baïonnette : classe F avec collier serre-câble, boîtier taille 22, 55 contacts femelles à sertir de taille 20 (disposition 22-55), finition W.
Voir tous les détails →- Unité de gestion de stock
- MS3126F22-55S
- Certificat
- CoC
- État
- Neuf
- Pièces certifiées avec documentation complète
- Livraison DHL dans plus de 50 pays
- Support produit par des spécialistes
Le MS3126F22-55S est une fiche de connecteur circulaire MIL-DTL-26482 série 1 conforme à la feuille de norme MS3126 : fiche droite à verrouillage à baïonnette, avec contacts à sertir démontables par l’avant. La référence code la classe F (passe-fil étanche avec collier serre-câble, conductrice), la taille de boîtier 22, la disposition d’insert 22-55 selon MIL-STD-1669 avec 55 contacts de taille 20 de classe de service I, des contacts femelles (S), la position d’insert normale et la finition par défaut W, cadmiage vert olive. Le boîtier et la bague de couplage sont en alliage d’aluminium, les ergots de baïonnette en acier inoxydable passivé. L’article proposé est fabriqué par Amphenol.
Les connecteurs de la série 1 sont prévus pour −55 à +125 °C ; la tension de service maximale en classe de service I est de 600 V AC efficaces au niveau de la mer et de 300 V à 70 000 ft. La fiche s’accouple aux embases MS3120, MS3122, MS3124, MS3127 et MS3128. La MS3126 n’est plus retenue pour les nouvelles conceptions depuis le 5 septembre 1975 ; la norme renvoie alors à la MS3476, à contacts démontables par l’arrière. La bonne version dépend de la nécessité ou non des contacts femelles.
