Ray Allen RP4 indicateur de position à LED
Le Ray Allen RP4 est un indicateur de position à dix LED, à intensité réglable, pour les vérins de trim Ray Allen T2/T3 et le capteur de position POS-12, alimenté en 9–30 V DC, pour une découpe de 31,8 × 14,7 mm. Ray Allen conçoit ses systèmes de trim pour les aéronefs de construction amateur.
Voir tous les détails →- Unité de gestion de stock
- RP4
- Certificat
- CoC
- État
- Neuf
- Pièces certifiées avec documentation complète
- Livraison DHL dans plus de 50 pays
- Support produit par des spécialistes

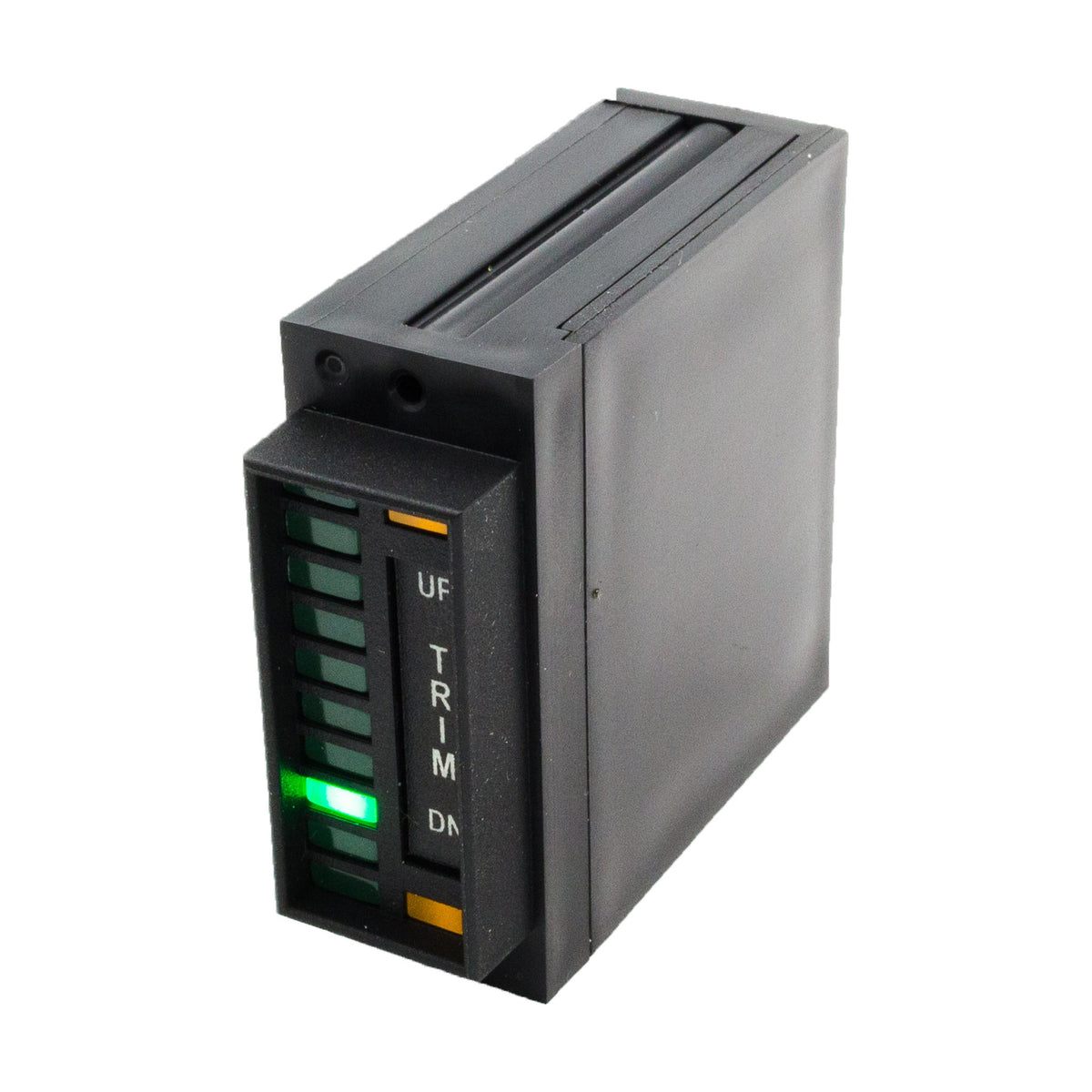

Le Ray Allen RP4 est un indicateur de position à LED pour planche de bord. Il affiche sur dix LED la position de la tige d’un vérin de trim Ray Allen ou du bras d’un capteur de position, avec une LED de référence ambre à chaque extrémité de l’échelle. La platine avant mesure 45 × 19 mm (1,75 × 0,75 in) et l’appareil demande 41 mm (1,6 in) de profondeur derrière le tableau de bord.
Le RP4 fonctionne en 9–30 V DC ; un réseau de bord 28 V ne nécessite donc pas de régulateur externe. Une tension de 12–28 V DC sur le fil de gradation atténue les LED pour le vol de nuit. L’indicateur lit le capteur de recopie intégré aux vérins Ray Allen T2 et T3 ; avec le capteur de position POS-12, il peut afficher la position des volets, des volets de capot ou d’autres mécanismes. Il s’installe horizontalement ou verticalement. Une étiquette adhésive RP4-L1 (Elev1, Elev2, Ail, Rudder, Flaps) est fournie.
Le RP4 se monte dans une découpe de 31,8 × 14,7 mm avec deux vis à tête fraisée 2-56. L’entraxe des vis est identique à celui de l’ancien RP3 ; pour remplacer un RP3, il suffit d’agrandir légèrement la découpe, que la platine du RP4 recouvre. Ray Allen conçoit ses systèmes de trim pour les aéronefs de construction amateur et laisse l’installation et l’utilisation sous la responsabilité du concepteur et du constructeur de l’aéronef. La compatibilité dépend du modèle d’actionneur ou de capteur et du type d’aéronef.
