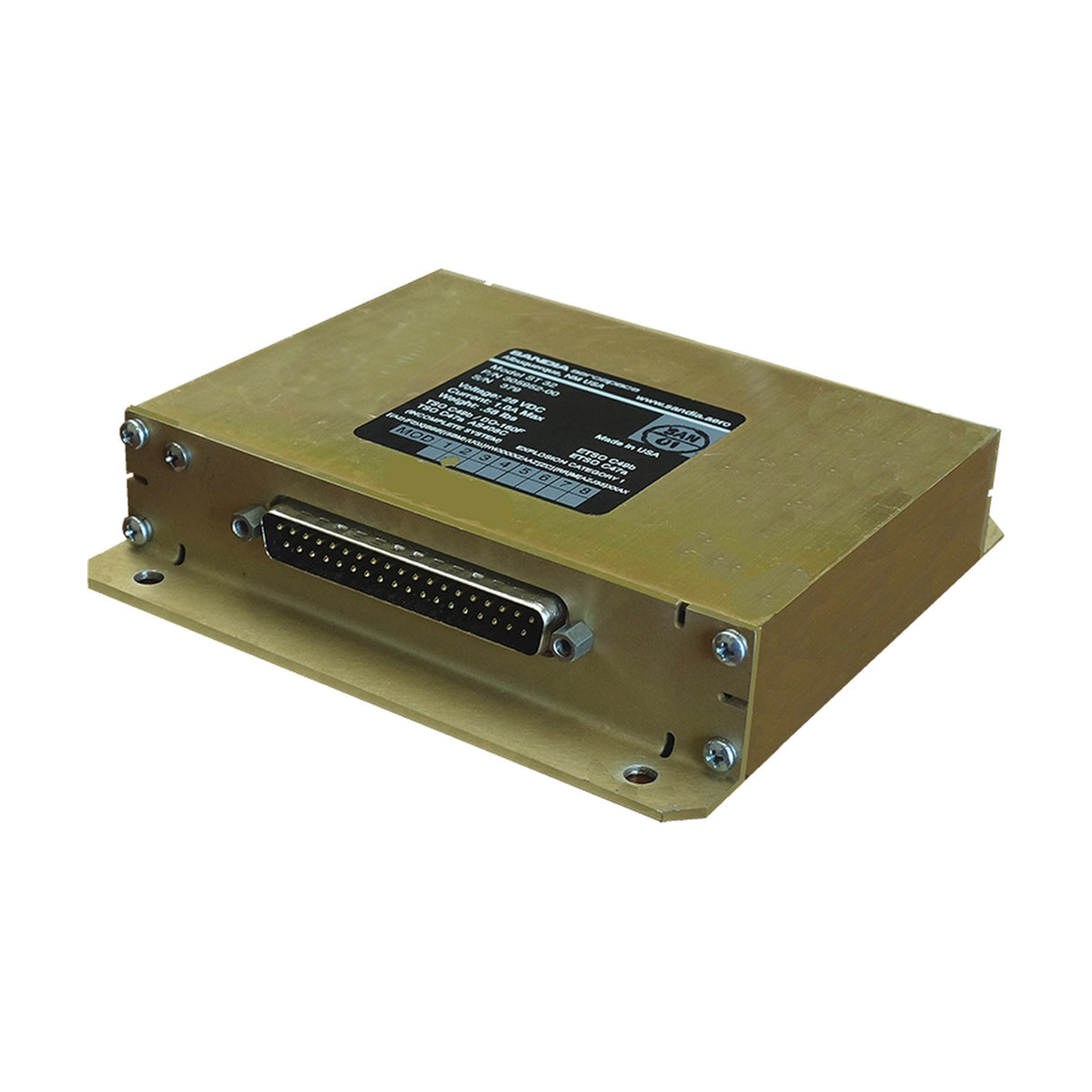

Sandia ST 32 Conditionneur de signal tachymètre et couple
Le Sandia ST 32 (305952-00) convertit quatre voies de génératrices tachymétriques et une voie de couple à jauges de contrainte en signaux numériques pour les afficheurs de bord, en 18–32,2 V DC. Pour les nouvelles installations, Sandia recommande le ST 32-01 à double alimentation.
Voir tous les détails →- Unité de gestion de stock
- 305952-00
- Certificat
- FAA
- État
- Neuf
- Pièces certifiées avec documentation complète
- Livraison DHL dans plus de 50 pays
- Support produit par des spécialistes
Le Sandia ST 32 est un conditionneur de signaux à montage déporté qui convertit quatre voies de génératrices tachymétriques et une voie de couple à jauges de contrainte en signaux numériques pour les systèmes d’affichage et de commande de l’aéronef. Les entrées régime acceptent des génératrices triphasées (1–30 000 Hz) ou des capteurs monopolaires (50–30 000 Hz) de 0,4–150 V crête à crête. L’entrée couple reçoit un pont à jauges de contrainte alimenté en 9,0–10,5 V DC avec un signal de 0–100 mV, converti en une sortie en fréquence de 20–100 kHz.
Sandia indique la désignation Garmin GSC 46 ; la 305952-00 correspond à la référence Garmin 013-00337-00. Le ST 32-01 (305952-01) dispose de diodes de protection contre l’inversion de polarité séparées sur les broches d’alimentation 1 et 20 pour une alimentation par deux barres indépendantes ; Sandia le recommande pour les nouvelles installations.
Le boîtier de 122 × 122 × 25 mm pèse 0,28 kg, se monte dans n’importe quelle position à l’intérieur ou à l’extérieur de la zone pressurisée et se relie à la masse de la cellule ; un support de montage est disponible en option. Le connecteur D-sub 37 broches correspondant avec contacts à sertir et un kit d’installation électrique sont fournis. L’unité est approuvée TSO-C49b et TSO-C47a en tant que système incomplet et ne nécessite aucun étalonnage sur site. Une installation certifiée nécessite une modification approuvée et une remise en service (CRS). La compatibilité dépend du type d’aéronef et du système d’indication moteur.
