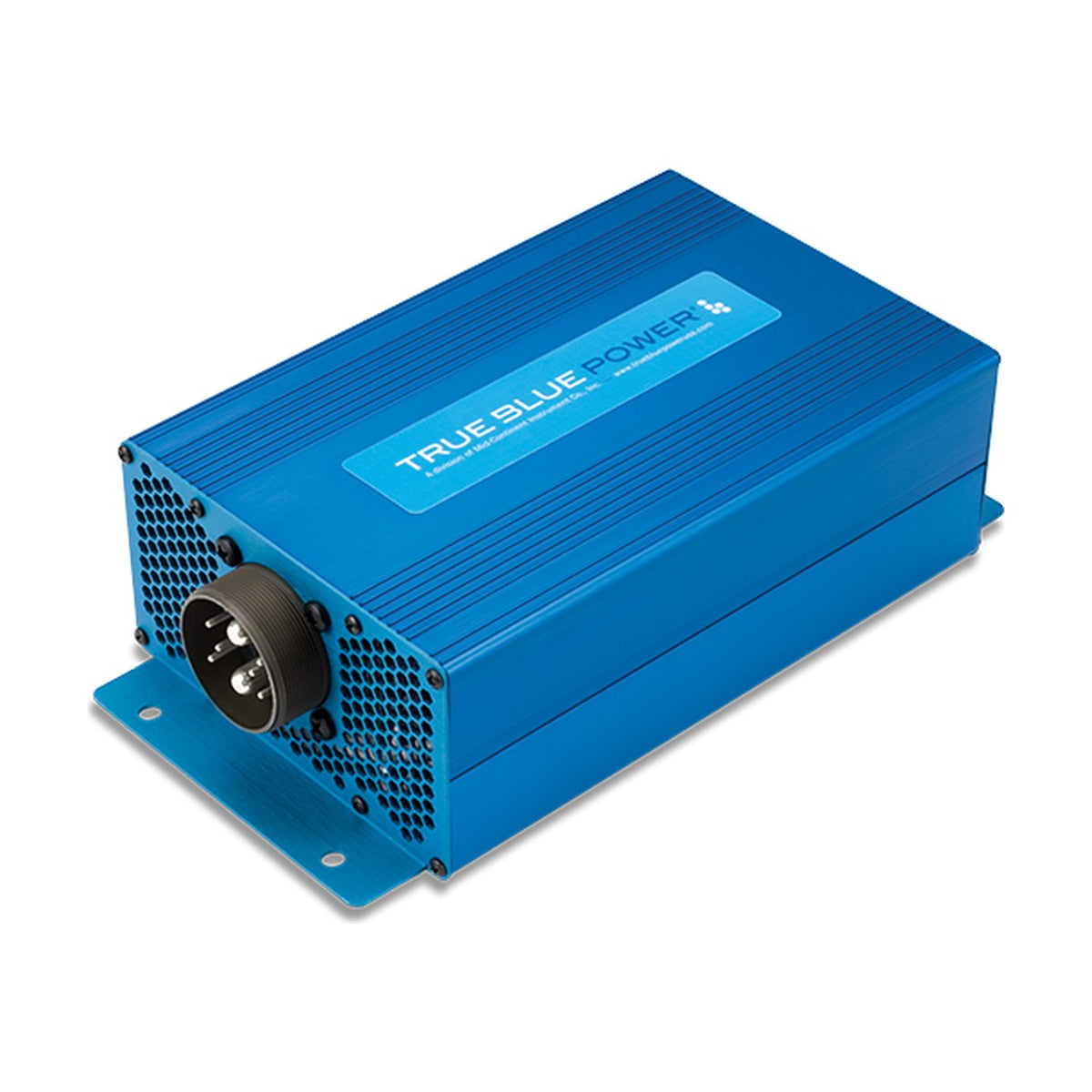

True Blue Power TI2002 Onduleur statique 230 V

Aucun commentaire

Le True Blue Power TI2002 est un onduleur statique TSO-C73 qui fournit, à partir du 28 V DC, 2 000 VA en sinusoïde pure 230 V AC, 50 Hz pour les équipements de cabine et de galley. Il pèse 3,49 kg et ne demande aucun refroidissement externe.

Voir tous les détails →
230 V AC, 50 Hz, monophasé
2 000 VA
Entrée nominale 28 V
20–36 V DC
Rendement nominal
93 %
305 × 161 × 88 mm
3,49 kg
Toutes les spécifications →
Unité de gestion de stock
6432000-2
Certificat
FAA
État
Neuf
Expédition sous 3 semaines Commandé auprès du fournisseur avant l'expédition
358.084,15 CZK TTC
295.937,31 Kč HT
  • Pièces certifiées avec documentation complète
  • Livraison DHL dans plus de 50 pays
  • Support produit par des spécialistes
Vous avez une question sur ce produit ? Discutez avec nous
Descriptif Caractéristiques techniques Téléchargements Questions fréquentes Livraison et retours Critiques (0)

True Blue Power TI2002 onduleur statique 230 V

Le True Blue Power TI2002 (P/N 6432000-2) est la version 230 V, 50 Hz de la série d’onduleurs statiques TI2000. Il convertit le 28 V DC de bord en une sinusoïde pure monophasée de 2 000 VA, avec moins de 3 % de distorsion harmonique totale, pour les équipements de cabine et de galley. Il pèse 3,49 kg, est certifié TSO-C73 et qualifié DO-160G.

  • L’entrée est de 28 V DC nominal, certifiée de 20 à 36 V DC ; le courant absorbé est de 80 A à pleine charge et de 0,3 A à vide.

  • La sortie est de 230 V AC ±3 % à 50 Hz ±0,5 %, monophasée, jusqu’à 2 000 W.

  • Le rendement nominal est de 93 % et la distorsion harmonique totale de la sinusoïde pure reste inférieure à 3 %.

  • Protection contre les courts-circuits et capacité de surcharge, avec coupure en sous-tension et coupure en surchauffe à réarmement automatique.

  • Certifié TSO-C73 et qualifié DO-160G ; installation à l’intérieur ou à l’extérieur de la zone pressurisée.

  • Prévu de −55 à +70 °C et jusqu’à 55 000 ft ; deux ventilateurs internes, sans refroidissement externe.

Boîtier, connecteur et fixation

Boîtier, connecteur et fixation

Le boîtier mesure 305 × 161 × 88 mm sans le connecteur de raccordement et pèse 3,49 kg. Il se fixe par sa base avec quatre vis ¼-20 ; l’orientation n’est pas critique.

Le connecteur de raccordement 9018784-1 et le serre-câble 9018550-2 sont disponibles séparément ; le fil du faisceau et les vis de fixation ne sont pas fournis.

Entrée et sortie

L’entrée est de 28 V DC nominal et certifiée de 20 à 36 V DC. La pleine charge de 2 000 W absorbe 80 A sous 28 V DC ; à vide, le courant est de 0,3 A.

La sortie monophasée est de 230 V AC ±3 % à 50 Hz ±0,5 %, avec un rendement nominal de 93 %. Elle convient aux équipements de cabine et de galley prévus pour 230 V / 50 Hz.

Protections et signaux de commande

L’onduleur dispose d’une protection contre les courts-circuits, d’une capacité de surcharge, d’une coupure en sous-tension et d’une surveillance de température avec coupure en surchauffe à réarmement automatique.

La broche F reçoit un signal de marche/arrêt à distance et la broche H fournit une sortie de défaut. L’appareil n’est pas protégé contre l’inversion de polarité à l’entrée.

Fonctionnement triphasé

Trois unités TI2002 interconnectées peuvent former un système triphasé par RS-485 sur les broches B et D, réglé par le commutateur de phase. True Blue Power indique 6 000 W pour un tel ensemble de trois unités.

Une unité n’est jamais mise en parallèle avec une autre source AC.

Refroidissement, altitude et température

Deux ventilateurs sans balais indépendants, à commande électronique, refroidissent l’onduleur ; aucun refroidissement externe n’est donc nécessaire. L’appareil est prévu de −55 à +70 °C et jusqu’à 55 000 ft.

En haute altitude et à haute température, la puissance de sortie est limitée ; le manuel donne la limite à la figure 4.1.

Versions de la série TI2000

La série TI2000 comprend trois versions de 2 000 VA chacune : TI2000 (6432000-1) en 115 V AC à 60 Hz, TI2002 (6432000-2) en 230 V AC à 50 Hz et TI2004 (6432000-4) en 115 V AC à 400 Hz.
