Garmin GMA 342 Panel de audio

5.0 1 evaluación

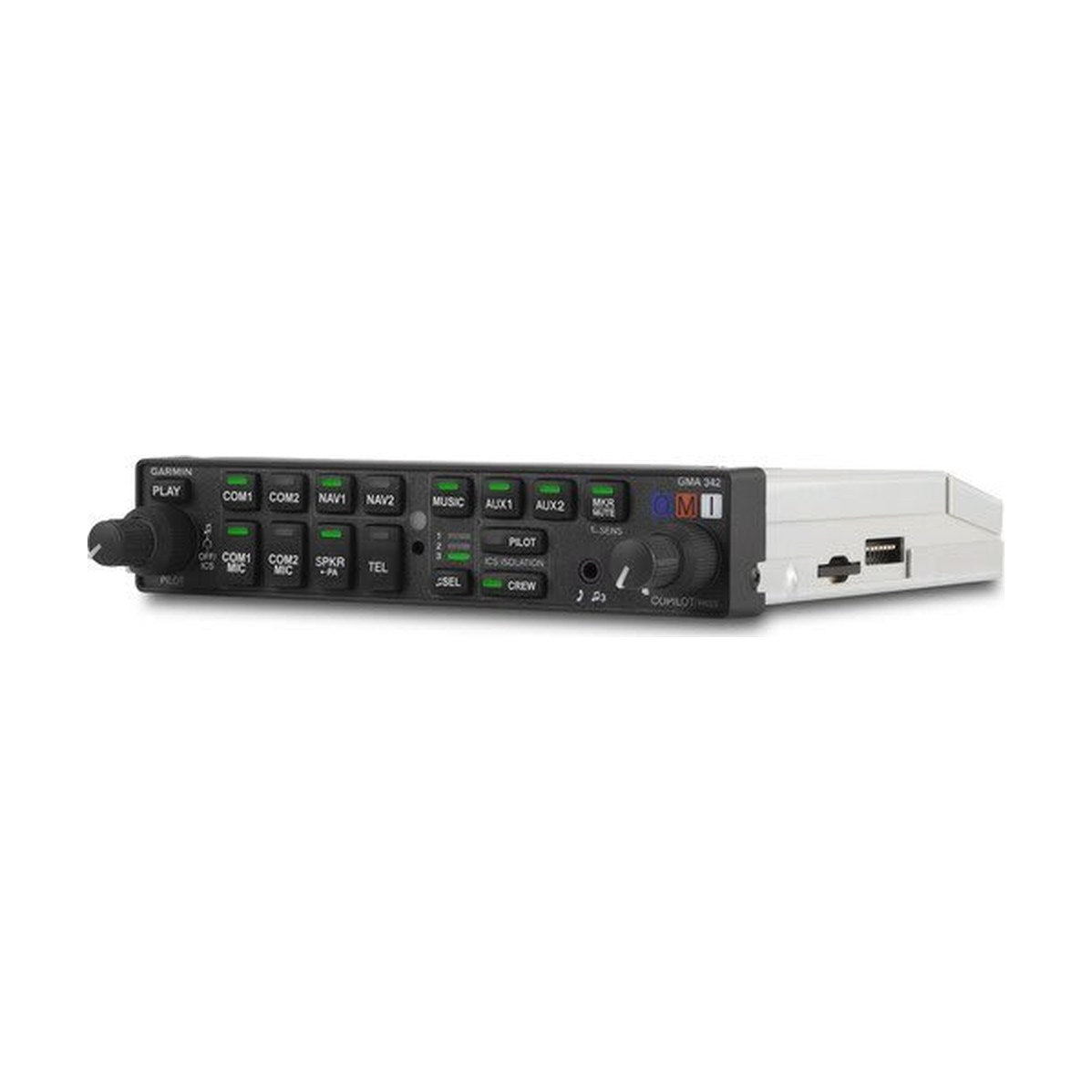

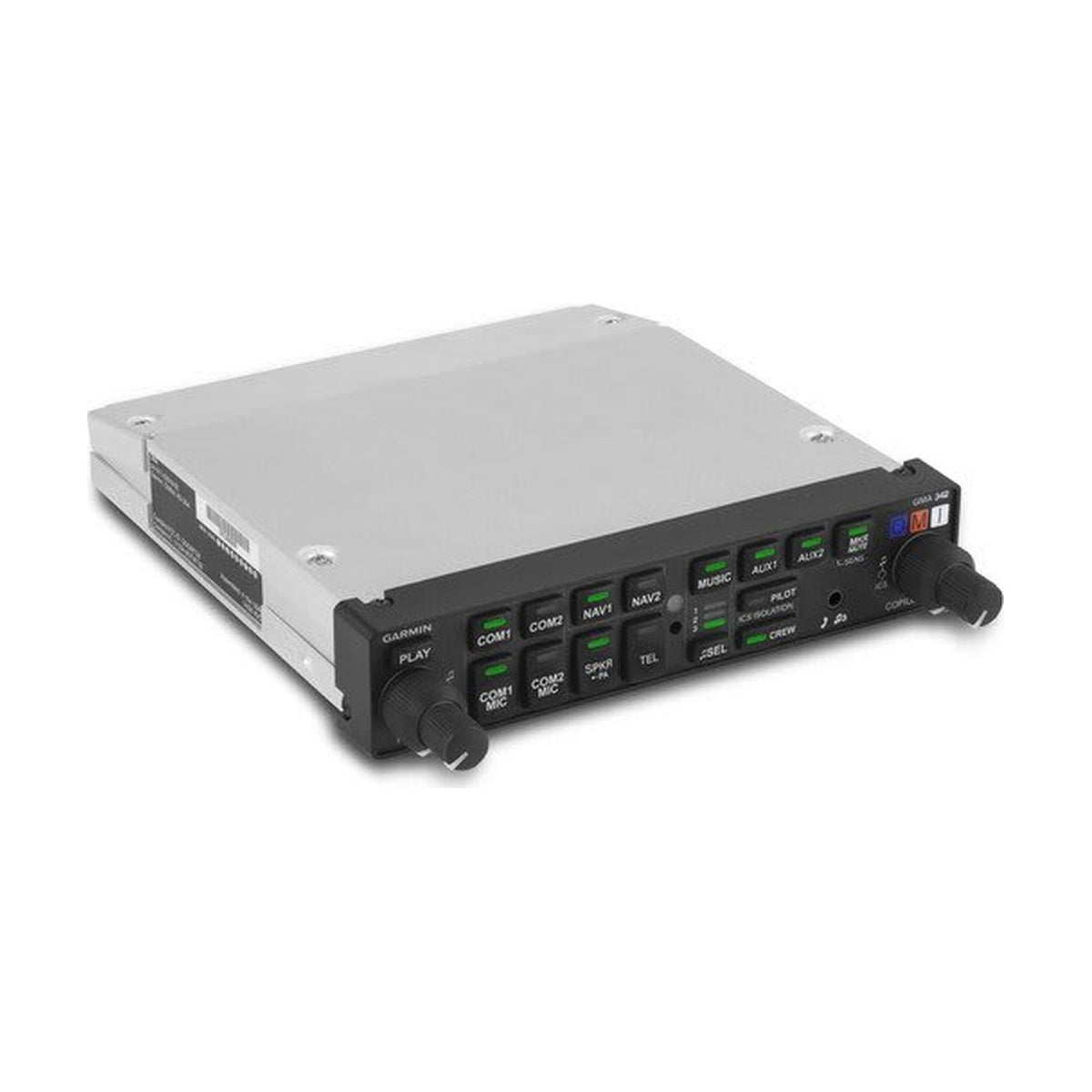

El Garmin GMA 342 es un panel de audio con certificación TSO, receptor de radiobalizas, toma frontal de 3,5 mm e intercomunicador de 6 puestos para dos radios COM, sin Bluetooth. Sustituye a un GMA 340 sobre el rack y los conectores existentes; algunos pines pueden requerir modificación.

Visualizar todos los detalles →
  • 6 puestos3 modos de aislamiento
  • 2 COM + TEL6 entradas de micrófono
  • 5 entradas de receptorNAV 1–2, AUX 1–3
  • Grabadora 60 sreproduce los COM recibidos
  • 11–33 V DC10 W / 4 Ω a 28 V

¿Cómo funcionan Advanced Exchange, Future Exchange y la reparación? Ver la guía →

Elige la versión

P/N010-01319-12
Estado
Envío en 2 semanas Se pide al proveedor antes del envío
46.548,82 CZK IVA incl.
38.470,10 Kč sin IVA
  • Piezas certificadas con documentación completa
  • Envío con DHL a más de 50 países
¿Tiene alguna pregunta sobre este producto? Hable con nosotros por chat
Descripción Especificaciones técnicas Intercambio y reparación Descargas Preguntas frecuentes Evaluaciones (1)

Garmin GMA 342, panel de audio para panel

El GMA 342 es un panel de audio digital con certificación TSO, con receptor de radiobalizas e intercomunicador de seis puestos para dos radios COM. Una toma jack frontal de 3,5 mm admite música o un teléfono por cable; no tiene Bluetooth. Garmin lo diseñó para sustituir a un GMA 340 sobre el mismo rack y los mismos conectores. El P/N 010-01319-12 es solo la unidad y el -13 el kit estándar.

  • El intercomunicador da servicio a seis puestos con tres modos de aislamiento: Pilot, Crew y All.

  • Tres canales de transmisión (COM 1, COM 2, TEL) y seis entradas de micrófono; en modo Split COM, piloto y copiloto transmiten a la vez por radios distintas.

  • El receptor de radiobalizas de 75 MHz enciende una luz azul, ámbar o blanca para las balizas exterior, media e interior.

  • Una toma frontal de 3,5 mm de cuatro conductores lleva música o audio del teléfono; dos entradas traseras admiten música estéreo. Sin Bluetooth ni puerto USB.

  • Si la unidad falla o se pierde la alimentación, un circuito de seguridad conecta auriculares y micrófono del piloto directamente a la COM 1; el altavoz queda mudo.

  • La alimentación es de 11–33 V DC. La salida de altavoz da 3 W sobre 4 Ω a 14 V y 10 W sobre 4 Ω a 28 V.

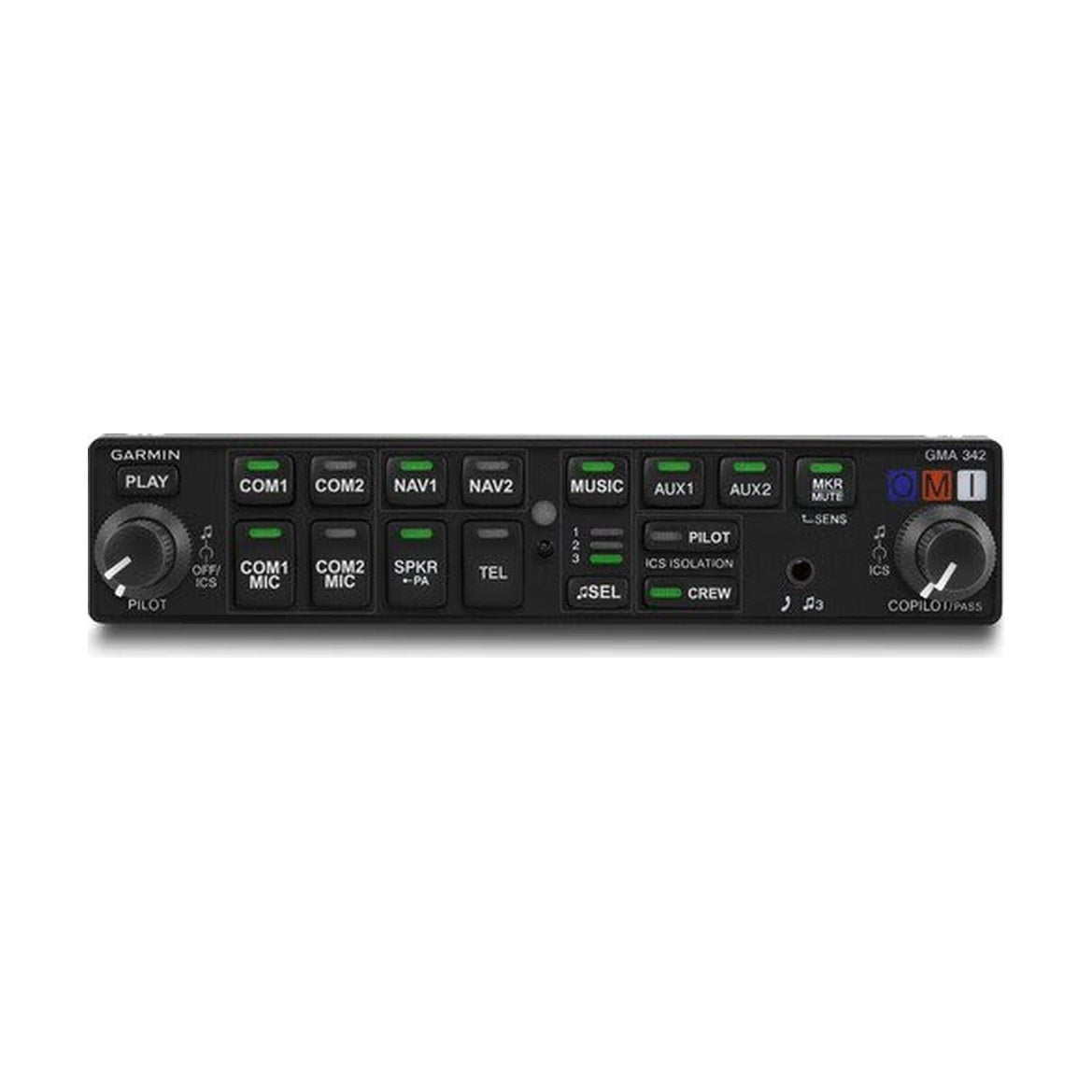

Teclas y mandos del panel frontal

Teclas y mandos del panel frontal

Las teclas COM 1, COM 2, NAV 1, NAV 2, MUSIC, AUX 1, AUX 2, altavoz, teléfono y silencio de radiobalizas se disponen en dos filas, con PLAY para la grabadora y una tecla SEL para la fuente de música. La unidad se configura desde el panel frontal, sin ordenador.

Cuatro mandos ajustan los niveles: a la izquierda, el interior es el volumen de intercomunicador del piloto y el exterior su volumen de música; a la derecha, la misma pareja sirve al copiloto y a los pasajeros. El mando interior izquierdo, girado a tope hacia la izquierda hasta el clic, apaga la unidad.

Intercomunicador, Split COM y funciones de pasajeros

En modo Pilot el piloto queda aislado del copiloto y los pasajeros, que hablan entre sí. En modo Crew piloto y copiloto comparten un canal y los pasajeros otro. Si ninguno está activo, todos los puestos se oyen entre sí. Pulsar a la vez las dos teclas MIC inicia el Split COM; su rendimiento depende de la distancia entre las antenas COM y de la separación de las frecuencias sintonizadas.

Mantener SPKR un segundo inicia el aviso a pasajeros, y mantener AUX 1 activa o desactiva el silencio de pasajeros durante la recepción COM. El audio 3D sitúa cada fuente en la posición de un asiento y requiere cableado estéreo y auriculares estéreo; Garmin recomienda auriculares estéreo con el GMA 342.

Música, teléfono y grabadora de autorizaciones

La toma frontal es una toma estéreo de 3,5 mm. MUSIC con SEL selecciona la fuente 3 para música; TEL la selecciona como entrada de teléfono, y el teléfono tiene prioridad sobre la música. Un teléfono en la toma frontal desactiva la entrada de teléfono trasera. Se ajustan ecualizador (Classical, Pop, Rock) y refuerzo de graves (Medium, High); el entretenimiento siempre se silencia durante las alertas.

La grabadora digital guarda hasta 60 segundos de la señal COM seleccionada, en bloques separados. PLAY reproduce el último bloque y cada pulsación posterior retrocede un bloque. La reproducción se detiene con MKR/MUTE o al llegar una señal COM, y al apagar la unidad se borran todos los bloques.

Dimensiones, alimentación y entorno

Dimensiones, alimentación y entorno

El frontal mide 160,0 × 33,0 mm y el rack tiene 160,0 mm de ancho; la profundidad tras el panel con conectores es de 205,0 mm. La unidad pesa 0,49 kg, y 0,81 kg instalada.

La entrada es de 11–33 V DC, hasta 9 V, con un consumo típico de 0,83 A a 14 V y 0,43 A a 28 V. Garmin indica ensayos ambientales DO-160F, software DO-178B Level D y una altitud máxima de 55.000 ft.

Números de pieza, kit y vía de aprobación

Ambos P/N contienen la unidad 011-03520-11 (prefijo de número de serie 3YZ1). El kit estándar añade el rack 115-00262-00, la placa trasera 011-00678-00, el kit de conectores 011-02302-00 y un cable de audio de 3,5 mm acodado 011-02412-00. El instalador fabrica los demás cables; la tornillería del rack no se suministra. La unidad es TSO-C35d Class A y TSO-C139a Class Ib; no figura ninguna ETSO.

Para aviones CS-23 incluidos en la lista de modelos de Garmin, Garmin documenta una Minor Change EASA; las demás aeronaves necesitan una modificación aprobada. La instalación concluye con el certificado de aptitud para el servicio (CRS). La compatibilidad depende del P/N y del tipo de aeronave.
