Avidyne IFD440 FMS/GPS/NAV/COM

Brak recenzji

Avidyne IFD440 to panelowa nawigacja FMS/GPS/NAV/COM z ekranem dotykowym 4,8 cala, podejściami SBAS/LPV, VOR/ILS, COM 10 W z odstępem 8,33 kHz, widokiem syntetycznym i WiFi/Bluetooth. Zaprojektowano ją jako zamiennik GNS 430/430W wsuwany w istniejącą ramę.

Zobacz pełne szczegóły →
Dotykowy, 640 × 240 px
Ekran 4,8 in
Kanały 25 i 8,33 kHz
COM 10 W
SBAS GPS, TSO-C146d
LPV
Panel, głęb. 279 mm
159 × 67 mm
Wszystkie specyfikacje →
SKU
850-00179-000
Cert
FAA

Wybierz wersję

Wersja
Wysyłka w ciągu 5 tygodni Zamawiane u dostawcy przed wysyłką
380.520,80 CZK z VAT
314.480,00 Kč bez VAT
  • Certyfikowane części z pełną dokumentacją
  • Wysyłka DHL do ponad 50 krajów
  • Fachowe wsparcie produktowe
Pytanie o ten produkt? Napisz do nas na czacie
Opis Specyfikacja techniczna Do pobrania Najczęstsze pytania Wysyłka i zwroty Recenzje (0)

Avidyne IFD440 FMS/GPS/NAV/COM

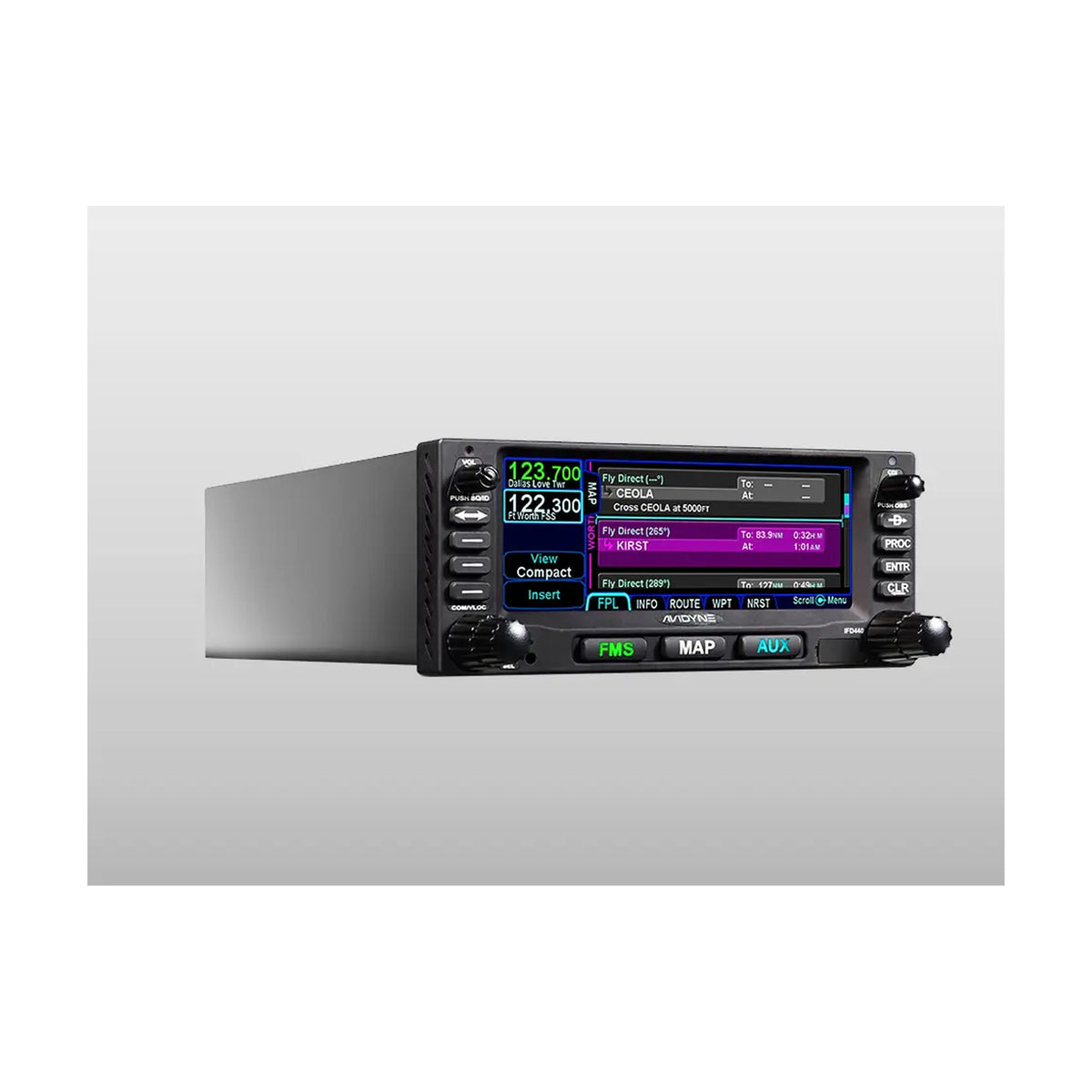

Avidyne IFD440 to panelowy FMS/GPS/NAV/COM z ekranem dotykowym 4,8 in i radiostacją VHF COM 10 W z rastrem kanałów 8,33 kHz. Odbiornik SBAS GPS obsługuje podejścia LPV, a odbiornik VHF NAV obejmuje VOR, LOC i ścieżkę schodzenia. Urządzenie zaprojektowano jako zamiennik GNS 430/430W w tej samej kasecie montażowej; z iPadem łączy się przez WiFi i Bluetooth.

  • Ekran dotykowy 4,8 in, 640 × 240 pikseli, z osobnymi pokrętłami i przyciskami na czas turbulencji.

  • SBAS GPS wg TSO-C146d Class Gamma 3 do podejść LPV, LP, LNAV/VNAV i LNAV.

  • VHF COM 10 W (TSO-C169a) na kanałach 25 kHz i 8,33 kHz; 16 W jest opcją dla instalacji 28 V.

  • WiFi i Bluetooth łączą urządzenie z iPadem z aplikacją IFD 100 oraz z bezprzewodową klawiaturą MK10.

  • Egzocentryczna synteza obrazu 3D pokazuje teren, przeszkody, lotniska i nałożony plan lotu.

  • Zasilanie 9–33 V DC, masa 2,34 kg, chłodzenie nie jest wymagane.

Ekran i hybrydowa obsługa dotykowa

Ekran i hybrydowa obsługa dotykowa

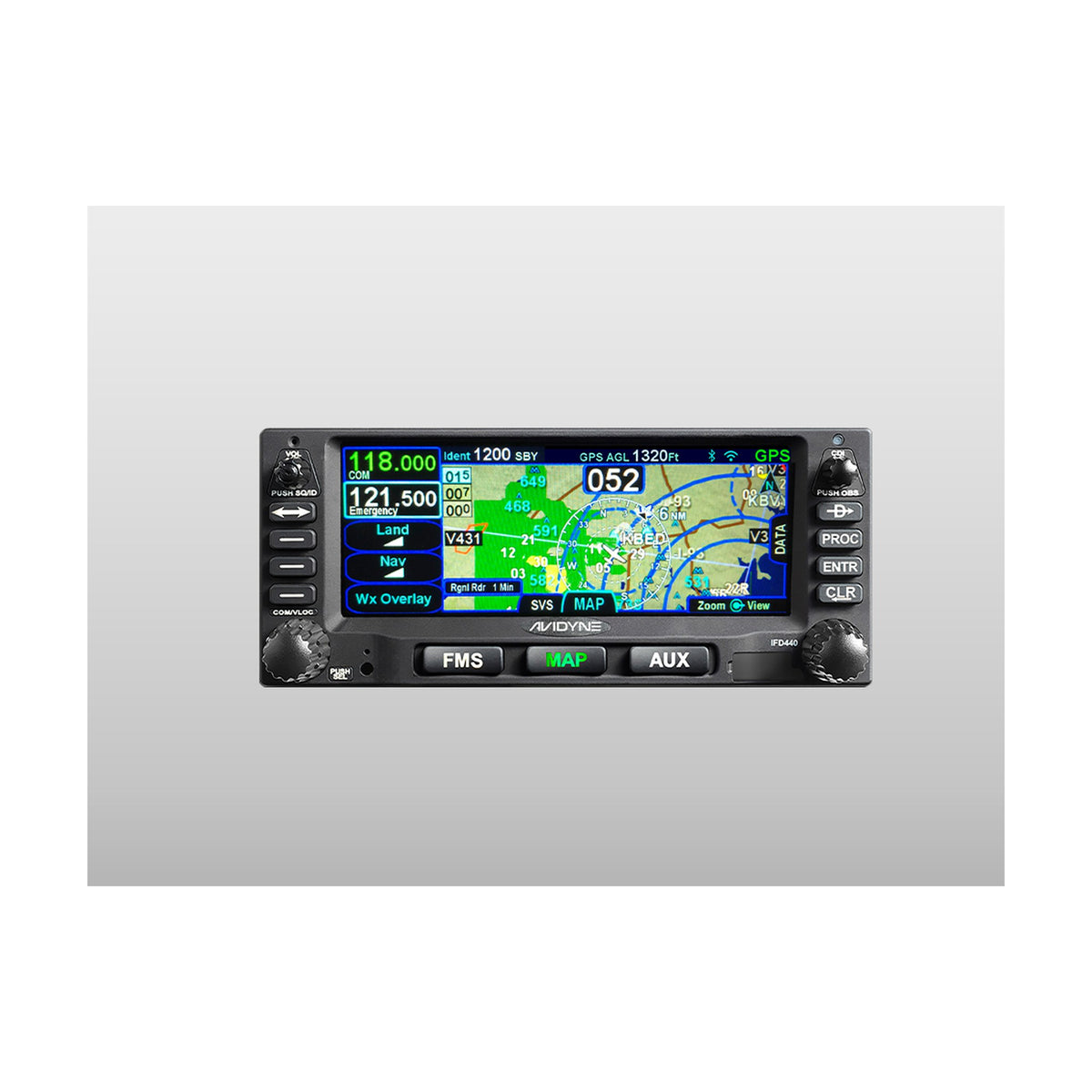

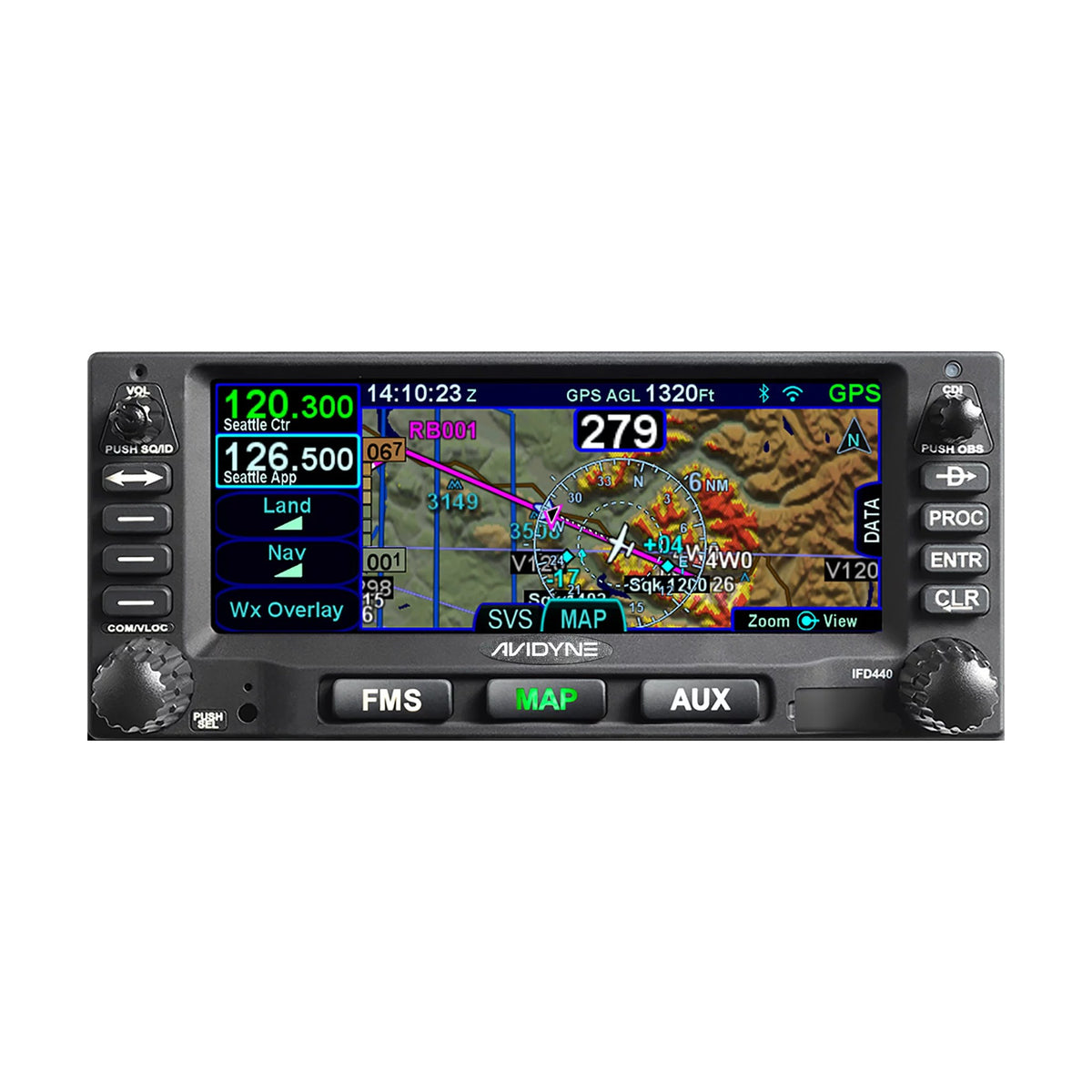

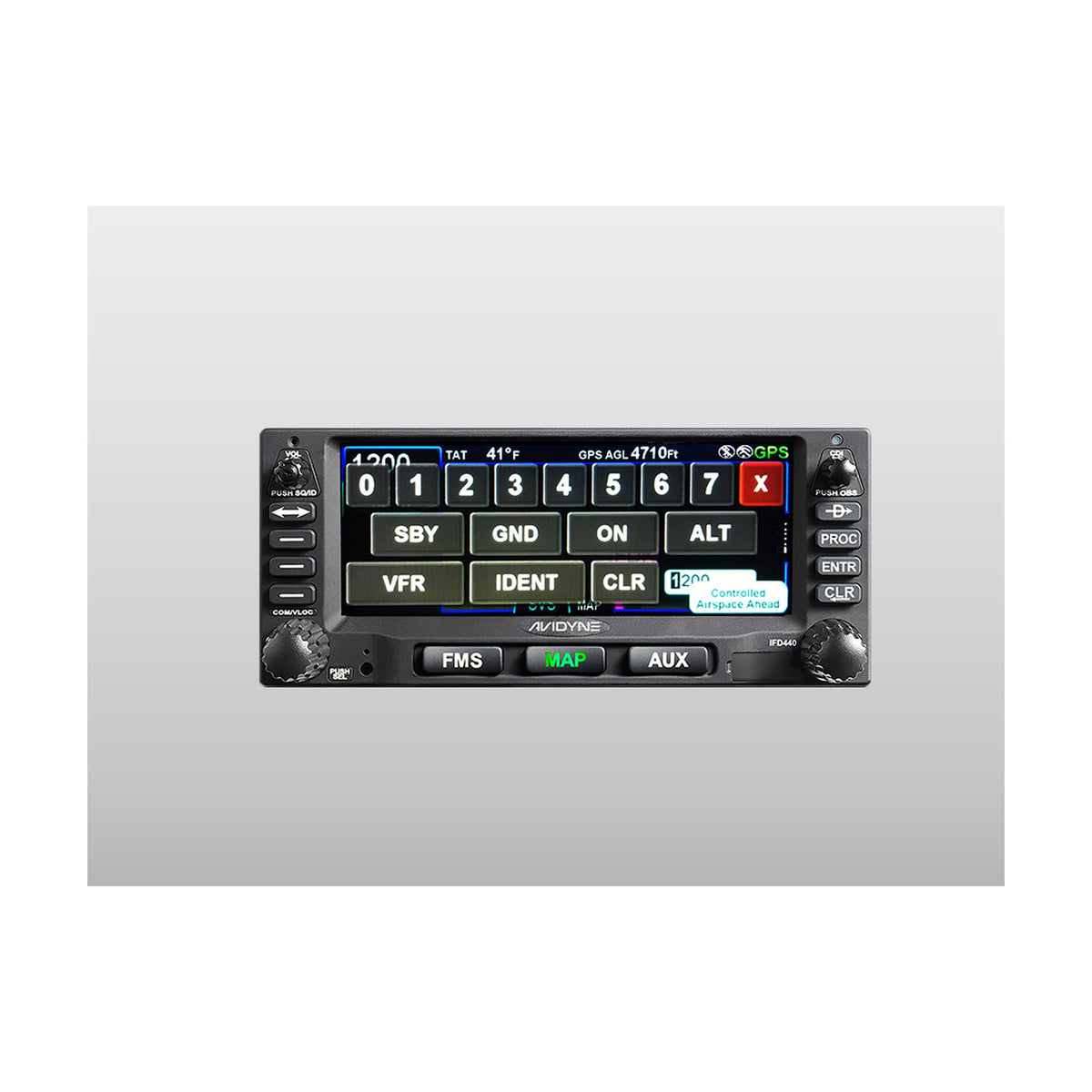

Ekran 4,8 in ma 640 × 240 pikseli. W spokojnym powietrzu urządzenie obsługuje się dotykiem; w turbulencji za pomocą osobnych pokręteł i przycisków.

Zmiany planu lotu są pokazywane graficznie w czasie rzeczywistym przed zatwierdzeniem, a punkty zdefiniowane przez użytkownika tworzone są automatycznie.

Synteza obrazu 3D

Synteza obrazu 3D

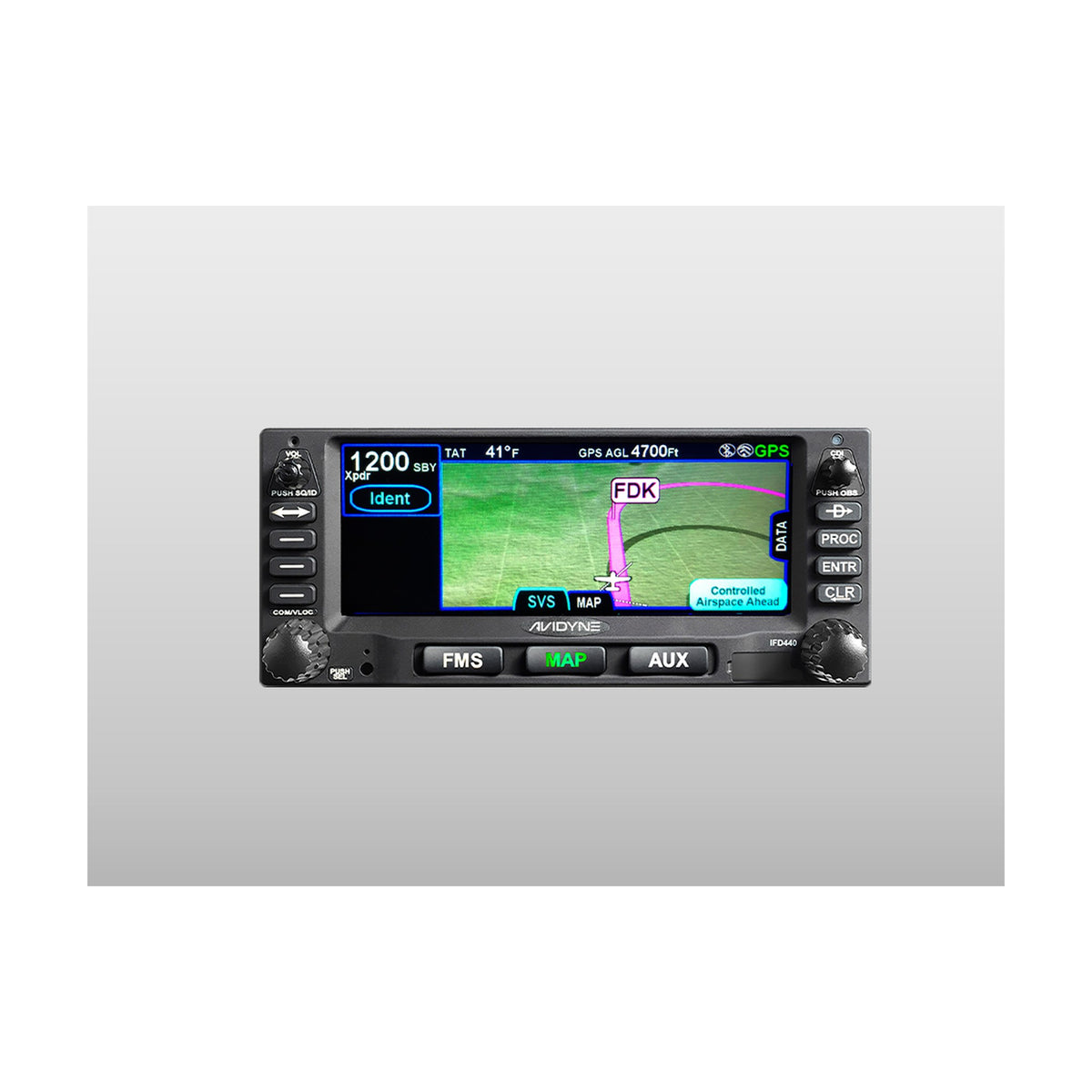

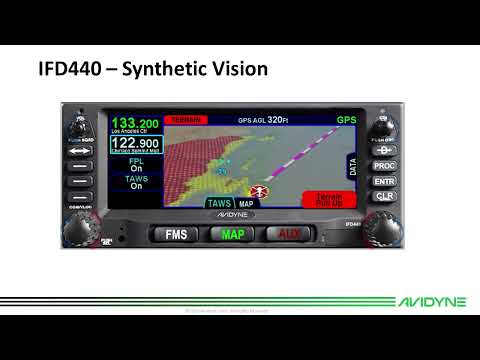

Egzocentryczny widok 3D pokazuje pobliski teren, przeszkody, lotniska i nałożony plan lotu oraz uzupełnia mapę ruchomą.

TAWS-B nie jest dostępny w urządzeniach IFD4XX dla samolotów, więc urządzenie nie wydaje ostrzeżeń TAWS-B.

GPS, NAV i COM

Odbiornik GPS spełnia TSO-C146d Class Gamma 3, ma 16 kanałów (13 GPS, 3 GPS/WAAS/SBAS) i częstotliwość odświeżania 5 Hz. Urządzenie jest zatwierdzone do podejść LPV, LNAV/VNAV, LP i LNAV z anteną SBAS. Odbiór VOR, LOC i ścieżki schodzenia jest wbudowany.

Radiostacja VHF COM nadaje z mocą 10 W przy 14 V i 28 V albo 16 W przy 28 V z zamontowaną opcją, na kanałach 25 kHz i 8,33 kHz.

WiFi, Bluetooth i aplikacja IFD 100

Wszystkie modele IFD można skonfigurować pod kątem Bluetooth i WiFi, na wejściu i wyjściu. IFD440 łączy się z iPadem i bezprzewodową klawiaturą MK10.

W aplikacji IFD 100 plany lotu tworzy się na iPadzie i przesyła do urządzenia bezprzewodowo.

Zastąpienie GNS 430/430W

Zastąpienie GNS 430/430W

IFD440 zaprojektowano jako zamiennik GNS 430/430W w tej samej kasecie montażowej: istniejącą kasetę i okablowanie można ponownie wykorzystać. Zgodnie z instrukcją instalacji mogą być potrzebne zmiany, np. w wyłącznikach, przewodach zasilania i masy oraz w audio TAWS. Panel czołowy ma wymiary 159 × 67 mm, głębokość z wtyczkami wynosi 279 mm.

Kaseta (850-00184-000), zestaw instalacyjny (820-00114-000) oraz zestaw kasety i instalacji (850-00184-002) to osobne pozycje.

Ścieżka zatwierdzenia i warianty

EASA STC 10058132 obejmuje zabudowę urządzeń IFD5XX i IFD4XX. W statku powietrznym EASA zabudowa przebiega zgodnie z tym STC dla typów z jego zatwierdzonej listy modeli albo wg innej zatwierdzonej modyfikacji i kończy się poświadczeniem obsługi (CRS). FAA STC SA00343BO dotyczy wyłącznie wymienionych amerykańskich statków powietrznych Part 23 i nie jest zatwierdzeniem UE.

Oba warianty różnią się wyłącznie kolorem panelu czołowego: 850-00179-000 jest czarny, a 850-00179-100 szary.
