Garmin GTX 330 transponder Mode S

Brak recenzji

Garmin GTX 330 (011-00455-00) to transponder Mode S poziomu 2 do tablicy (250 W) z jedną anteną, bez ADS-B Out. Dostępny w stanie sprawnym/po przeglądzie lub jako naprawa.

Zobacz pełne szczegóły →
  • 250 WNominalna moc nadajnika
  • Mode S poziom 2Jedna antena, bez ES
  • 14/28 V DC22 W typowo, 45 W maksimum
  • 286 mmGłębokość za tablicą
  • 1,5 kgJednostka; 1,9 kg z ramą

Jak działa Advanced Exchange, Future Exchange i naprawa? Zobacz poradnik →

Wybierz wersję

P/N
Stan
Wysyłka w ciągu 1 tygodnia Zamawiane u dostawcy przed wysyłką
42.587,77 CZK z VAT
35.196,50 Kč bez VAT
  • Certyfikowane części z pełną dokumentacją
  • Wysyłka DHL do ponad 50 krajów
Pytanie o ten produkt? Napisz do nas na czacie
Opis Specyfikacja techniczna Wymiana i naprawa Do pobrania Najczęstsze pytania Recenzje (0)

Garmin GTX 330 transponder Mode S

Garmin GTX 330 (P/N jednostki 011-00455-00) to transponder Mode S poziomu 2 do montażu w tablicy, współpracujący z jedną anteną, z czarną ramką, bez diversity i bez rozszerzonego squittera. Nadaje z mocą nominalną 250 W przy 14/28 V DC i udostępnia dane ARINC 429 jednostkom Garmin serii 400/500; sterować nim można także z GTN 6XX/7XX lub GNS 480 przez RS-232. ADS-B Out wymaga wersji ES, będącej osobnym produktem.

  • Nadajnik na 1090 MHz o mocy nominalnej 250 W (minimum 125 W); odbiornik na 1030 MHz.

  • TSO-C112 klasy 2A dla oprogramowania 3.00 do 7.xx; TSO-C112d i ETSO-C112d klasy 1 dla oprogramowania 8.xx.

  • Wyświetlacz pokazuje kod transpondera, symbol odpowiedzi, wysokość ciśnieniową i gęstościową, temperaturę oraz stopery lotu.

  • Jedno 62-stykowe złącze D-sub obejmuje wejścia wysokości, trzy wejścia ARINC 429, RS-232 i wejścia/wyjścia dyskretne.

  • Zasilanie 14/28 V DC; przy pełnej częstotliwości odpowiedzi TSO najwyżej 3,1 A przy 13,75 V i 1,6 A przy 27,5 V.

  • Praca ciągła od −45 do +70 °C, do wysokości 55 000 ft.

Panel czołowy i wyświetlacz

Panel czołowy i wyświetlacz

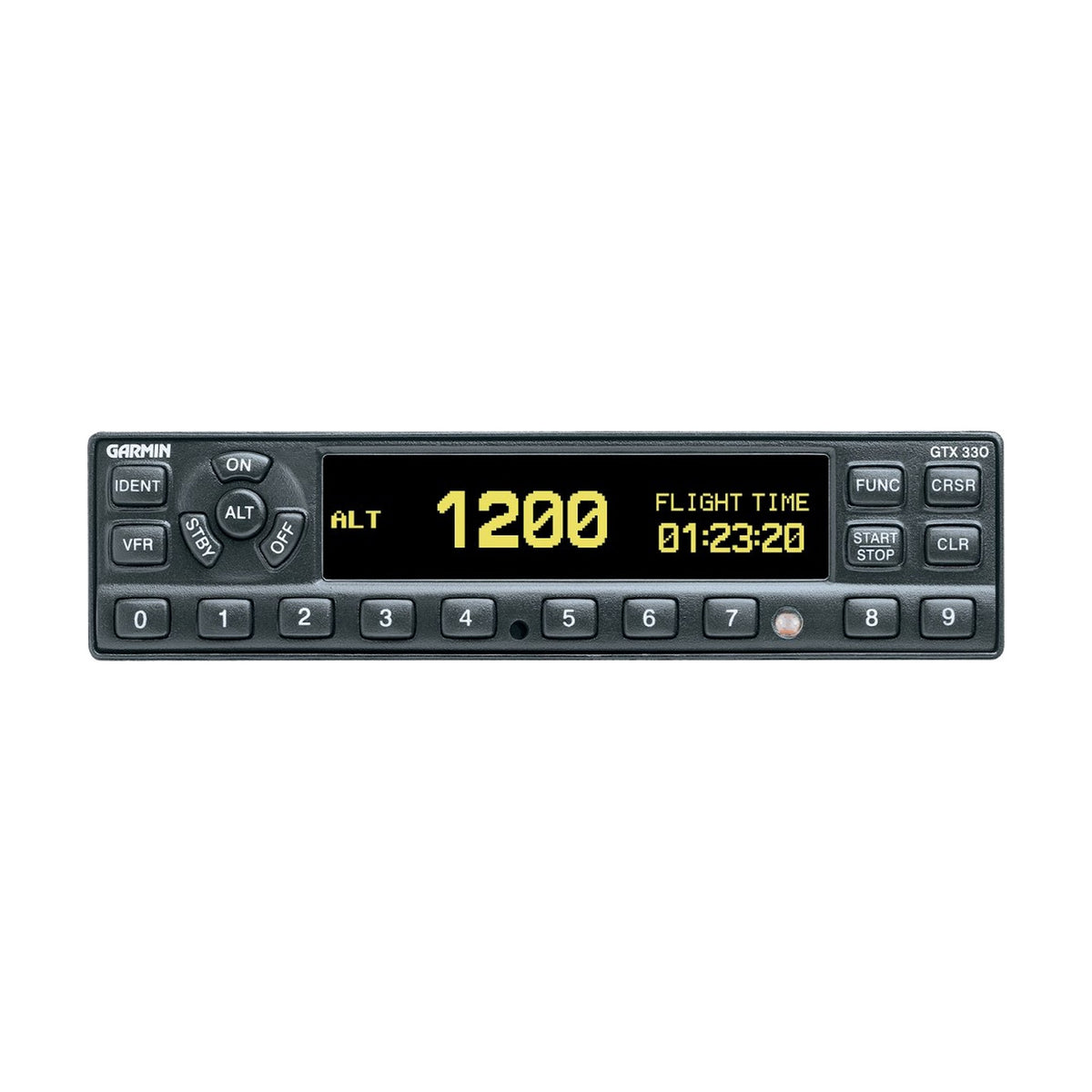

Panel czołowy ma klawisze IDENT, VFR, ON, ALT, STBY i OFF, klawisze FUNC, CRSR, START/STOP i CLR oraz klawisze cyfr od 0 do 9. Kod wprowadza się cyframi 0-7, co daje 4096 kodów; 8 i 9 służą tylko do ustawiania odliczania, kontrastu, jasności i wyboru danych w trybie konfiguracji.

IDENT włącza impuls SPI na 18 sekund. Jednostkę można skonfigurować tak, aby włączała ją główna szyna awioniki statku powietrznego. Wyjście audio zgłasza odchylenie od wysokości, informacje o ruchu TIS i koniec odliczania.

Status TSO/ETSO zależnie od oprogramowania

Instrukcja instalacji Garmin, Rev. AE, tabela 1-6, wiąże dopuszczenie z zainstalowanym oprogramowaniem. Oprogramowanie od 3.00 do 7.xx (z wyjątkiem 7.00) figuruje w TSO-C112 klasy 2A. Oprogramowanie 8.xx figuruje w TSO-C112d i ETSO-C112d klasy 1, poziom 2ens dla jednostki bez diversity.

O tym, który wpis obowiązuje, decyduje wersja oprogramowania danej jednostki.

Interfejsy i połączenia danych

Wszystkie połączenia poza anteną i masą ekranu prowadzą przez jedno 62-stykowe złącze D-sub. Garmin podaje dziesięć wejść enkodera wysokości (równoległy kod Graya), szeregowe wejście wysokości, trzy wejścia ARINC 429, dane RS-232 i wejścia dyskretne, a także zewnętrzne wejścia IDENT, STBY i tłumienia oraz wejście szyny oświetlenia.

Wyjście zasilania przełączanego do 1,5 A może zasilać cyfrowy enkoder wysokości. Oprogramowanie można aktualizować przez RS-232 na stykach złącza tylnego; po zainstalowaniu opcjonalnego złącza nie trzeba w tym celu demontować jednostki.

Warianty i numery części

Jednostka P/N 011-00455-00 ma czarną ramkę, nie ma diversity ani rozszerzonego squittera. Garmin podaje ją pod katalogowym P/N 010-00230-00 bez zestawu instalacyjnego i dokumentacji oraz 010-00230-01 z nimi. Jednostka z szarą ramką to 011-00455-20, GTX 330D z diversity to 011-00455-10 i -30, a wersje ES z rozszerzonym squitterem to 011-00455-60 i -80.

GTX 330 sam nie wytwarza danych ADS-B: według Garmin jednostka ES musi odbierać je z innych urządzeń i być do tego skonfigurowana. Biuletyn serwisowy Garmin 1240 dotyczący oprogramowania ADS-B obejmuje wyłącznie jednostki ES.

Elementy montażowe i kontrola

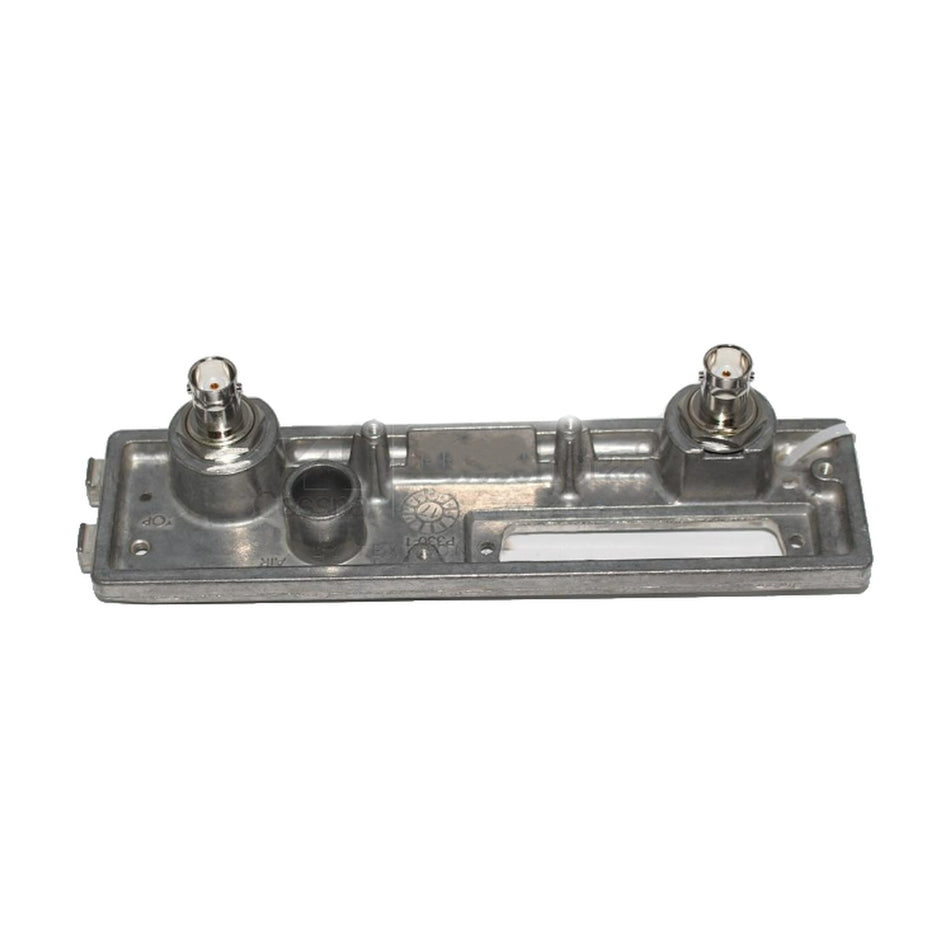

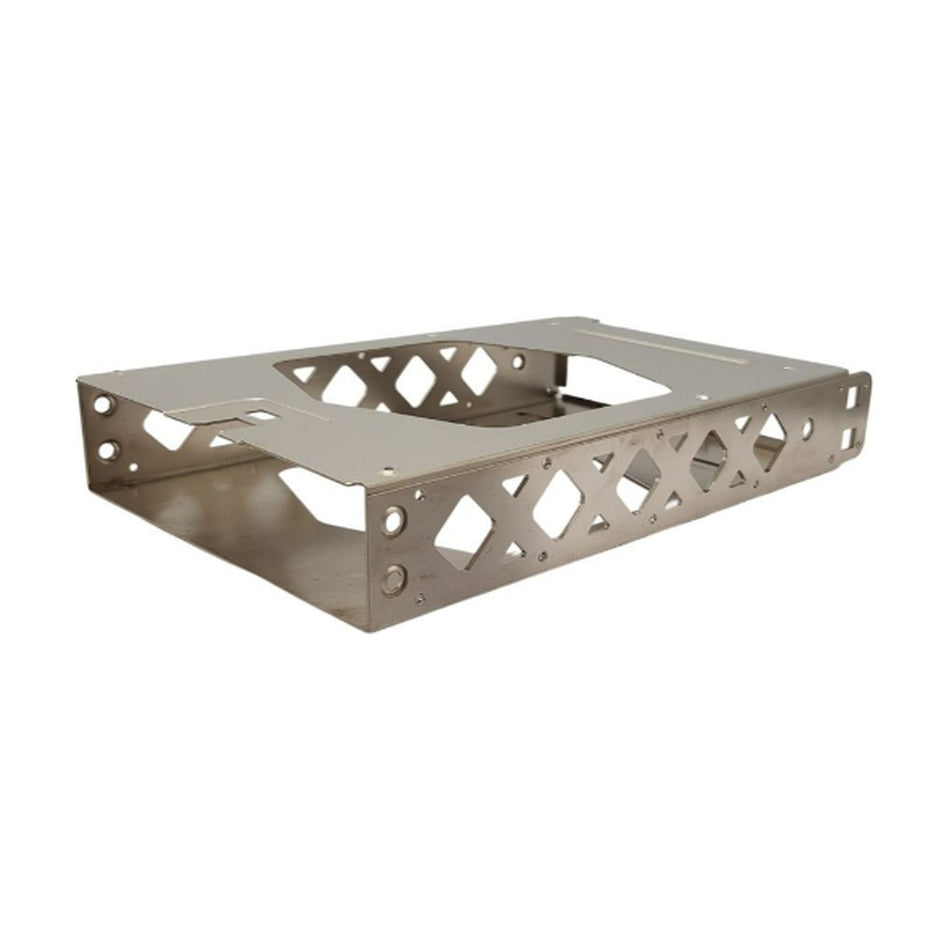

Garmin podaje ramę montażową 115-00294-00, zestaw złączy 011-00583-00 i zestaw anteny 010-10160-00 jako osobne pozycje; można też użyć anteny transpondera zatwierdzonej według TSO-C66 lub C74. Instalator dostarcza przewody, wyłączniki automatyczne i elementy mocujące ramy (sześć śrub i nakrętek #6-32).

Zdecydowanie zaleca się chłodzenie wymuszonym powietrzem na tylnej dyszy, choć jednostka spełnia wymagania TSO także bez niego. Po instalacji Garmin odsyła do testów transpondera z załącznika F do 14 CFR Part 43. Certyfikowany statek powietrzny wymaga zatwierdzonej modyfikacji oraz poświadczenia dopuszczenia do eksploatacji (CRS).
