JPI EDM-830 monitor silnika

5.0 2 recenzje

JPI EDM-830 to monitor silnika dla samolotów jednosilnikowych z kolorowym wyświetlaczem TFT do otworu 3 1/8"; oprócz EGT/CHT wszystkich cylindrów pokazuje obroty, ciśnienie ładowania, przepływ paliwa, olej, temperaturę zewnętrzną, napięcie i procent mocy. Zestawy od 4 do 9 cylindrów; przyrząd niepodstawowy, instalowany w USA na podstawie FAA STC SA2586NM.

Zobacz pełne szczegóły →
Standardowy otwór przyrządowy
3 1/8"
Czytelny w słońcu
Kolorowy TFT
7,5 do 35 V, 0,5 A
14 / 28 V
13 oz, sam przyrząd
0,37 kg
Wszystkie specyfikacje →
SKU
EDM-830-4C
Cert
FAA

Wybierz wersję

Liczba cylindrów4
Wysyłka w ciągu 4 tygodni Zamawiane u dostawcy przed wysyłką
76.385,49 CZK z VAT
63.128,50 Kč bez VAT
  • Certyfikowane części z pełną dokumentacją
  • Wysyłka DHL do ponad 50 krajów
  • Fachowe wsparcie produktowe
Pytanie o ten produkt? Napisz do nas na czacie
Opis Specyfikacja techniczna Do pobrania Najczęstsze pytania Wysyłka i zwroty Recenzje (2)

JPI EDM-830 monitor silnika, od 4 do 9 cylindrów

EDM-830 to niepodstawowy monitor silnika firmy J.P. Instruments z kolorowym wyświetlaczem TFT do standardowego otworu przyrządowego 3 1/8". Pokazuje EGT i CHT wszystkich cylindrów, obroty, ciśnienie ładowania, przepływ paliwa, olej, temperaturę zewnętrzną i procent mocy. Zestawy są dostępne dla 4, 6, 7, 8 i 9 cylindrów. Podstawowe przyrządy silnikowe pozostają w panelu.

  • Kolorowy wyświetlacz TFT, czytelny w świetle słonecznym bezpośrednim i pośrednim.

  • LeanFind z wykrywaniem rzeczywistego szczytu wspomaga ubożenie mieszanki po stronie bogatej i ubogiej.

  • Programowalne limity przekroczenia temperatury, różnicy EGT i szybkiego chłodzenia.

  • Dostosowuje się do instalacji 14 V i 28 V; pracuje w zakresie 7,5 do 35 V przy 0,5 A.

  • Port szeregowy odbiera dane nawigacyjne z GPS i odsyła do niego dane paliwowe.

  • Wskaźnik temperatury wg TSO-C43b; niepodstawowy, w USA instalowany na podstawie FAA STC SA2586NM.

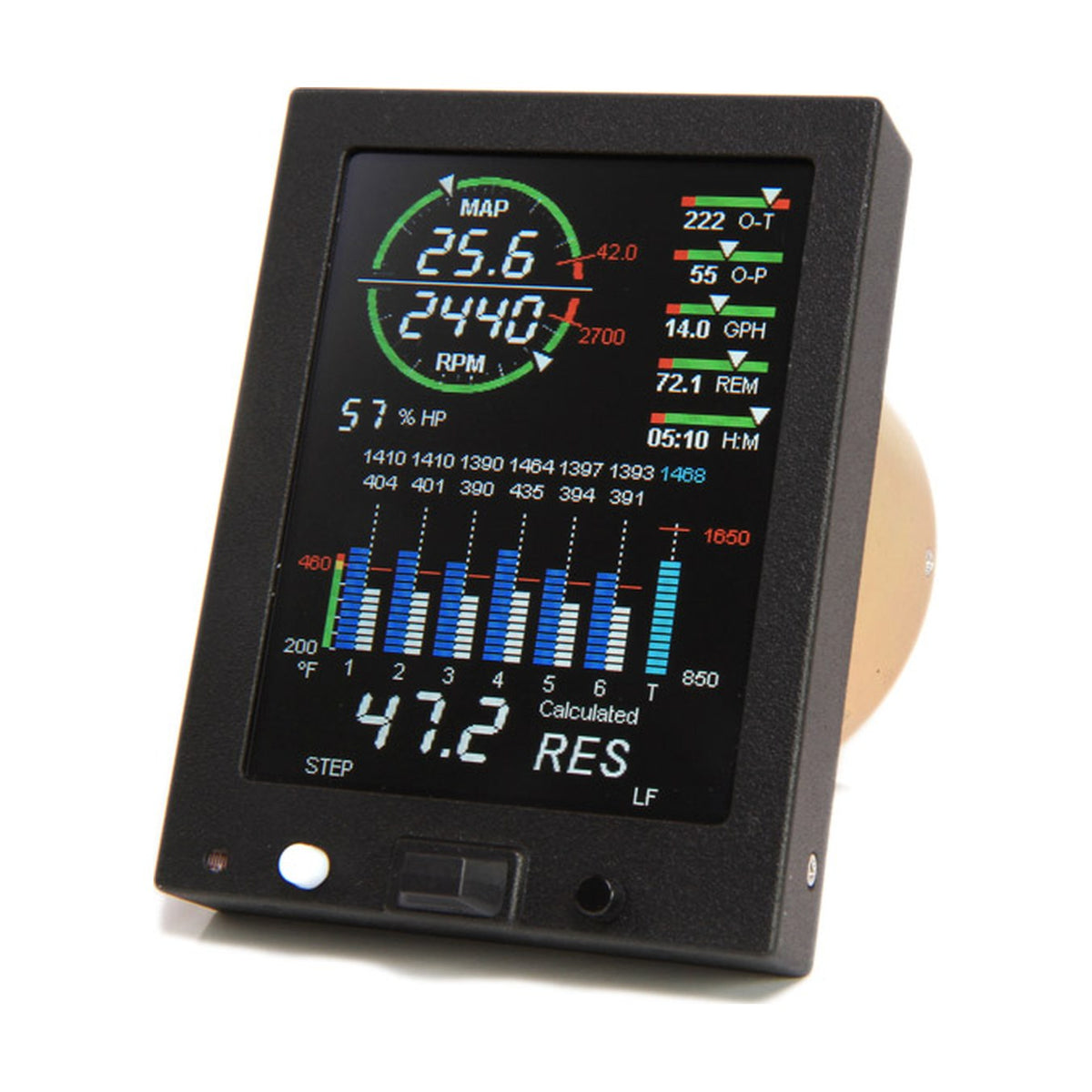

Wyświetlacz i regulacja mieszanki

Wyświetlacz i regulacja mieszanki

Kolorowy wyświetlacz TFT pokazuje słupki EGT i CHT każdego cylindra wraz z obrotami, ciśnieniem ładowania, przepływem paliwa, temperaturą i ciśnieniem oleju, temperaturą zewnętrzną, napięciem instalacji i procentem mocy. Limity alarmów programuje pilot.

LeanFind działa z wykrywaniem rzeczywistego szczytu, po stronie bogatej i ubogiej, a wyświetlacz pokazuje temperaturę poniżej szczytu EGT. Obok dostępne są widok znormalizowany, rozrzut EGT i szybkość chłodzenia. Procent mocy wymaga przepływu paliwa, obrotów, temperatury zewnętrznej i ciśnienia ładowania.

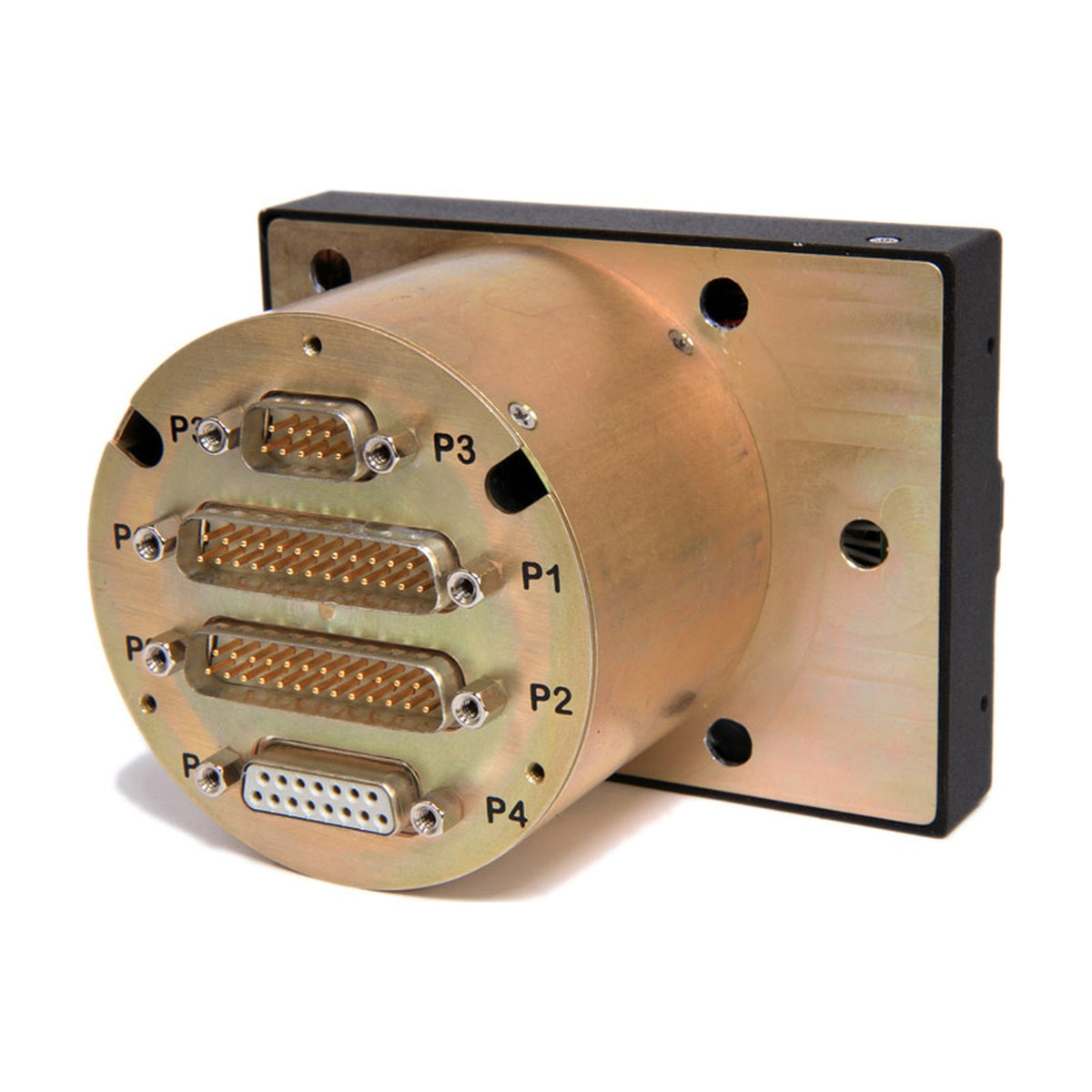

Montaż, zasilanie i złącza

Montaż, zasilanie i złącza

EDM-830 montuje się w standardowym otworze przyrządowym 3 1/8" z uchwytem za panelem na istniejących otworach pod śruby 6-32. Można go zamontować pionowo lub poziomo, orientację ustawia się przyciskami na froncie. Opcjonalnie dostępna jest płytka do montażu równo z panelem, PN 700830.

Zasilanie prowadzi przez osobny wyłącznik 5 A lub bezpiecznik zwłoczny 2 A na szynie awioniki. Przyrząd dostosowuje się do instalacji 14 V i 28 V, wyłącza się poniżej 9,8 V DC i jest uziemiony na silniku.

Dane, GPS i przepływ paliwa

Dane silnika zapisują się w pamięci długoterminowej do odczytu po locie i są pobierane na pamięć USB. Do przyrządu należą oprogramowanie wykresów EZTrends i pamięć USB 1 GB.

Port szeregowy przyjmuje dane nawigacyjne z GPS (RS-232, TTL, RS-423 lub RS-422) i wysyła do GPS dane paliwowe przez RS-232. Przepływ paliwa, zużyte paliwo i długotrwałość lotu są funkcjami standardowymi.

Warianty i droga instalacji

Zestawy EDM-830-4C, -6C, -7C, -8C i -9C obejmują silniki od czterech do dziewięciu cylindrów i zawierają wiązki przewodów, złącze zasilania i obejmę montażową. Czujnik obrotów dobiera się do iskrowników Slick lub Bendix, także ciśnieniowych i podwójnych. TIT, IAT, CDT i temperatura gaźnika są opcjami.

Instalacja przebiega według JPI Report No. 103 na podstawie FAA STC SA2586NM, z dodatkiem do podręcznika lotu zatwierdzonym przez FAA. STC jest zatwierdzeniem amerykańskim, a nie zatwierdzeniem EASA. W certyfikowanym statku powietrznym instalacja jest zatwierdzoną modyfikacją zakończoną poświadczeniem obsługi (CRS).
