Trig

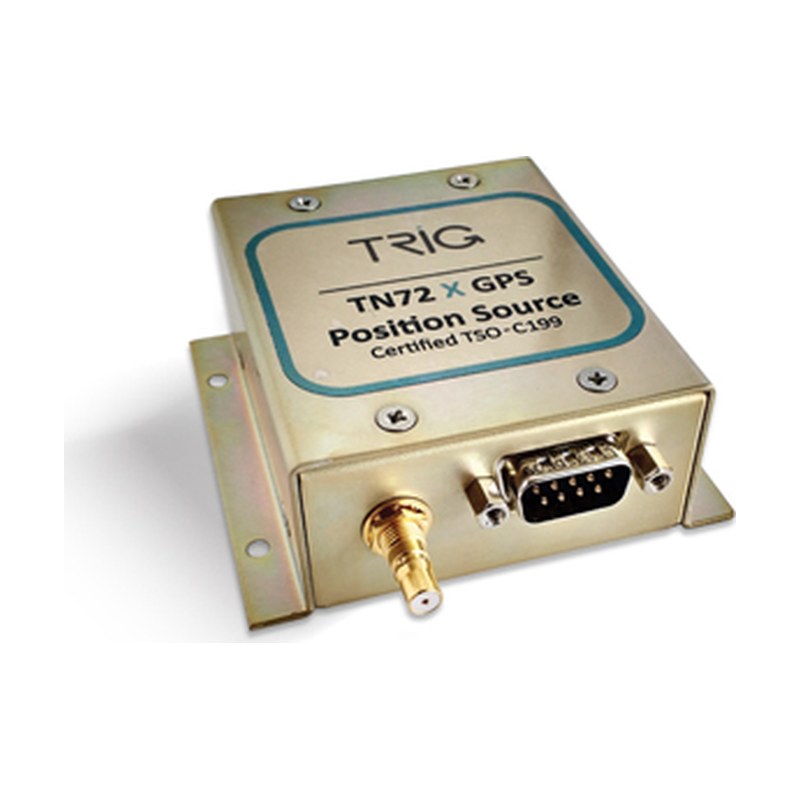

Trig TN72 źródło pozycji GPS

Name: Trig TN72 źródło pozycji GPS
Brand: Trig
SKU: 01685-00-01
Price: 13599.31 CZK
Availability: InStock

Brak recenzji

Trig TN72 to źródło pozycji GPS zgodne z TSO-C199 / ETSO-C199 klasy B, które przez RS-232 uzupełnia transponder Trig o ADS-B Out. W statkach EASA można je zainstalować zgodnie z CS-STAN jako dobrowolne ADS-B Out; antena nie jest w komplecie.

Zobacz pełne szczegóły →

Wybierz Part Number

Numery części różnią się zawartością zestawu: sama jednostka lub z zestawem montażowym.

Stan	Certyfikat	Cena brutto	Dostępność	Akcja
Nowy	FAA	13.599,31 Kč z VAT	W magazynie

Ceny brutto. Koszt wysyłki obliczymy przy kasie.

Jak działa Advanced Exchange, Future Exchange i naprawa? Zobacz poradnik →

Wybierz wersję

P/N

01685-00-01

Stan

Nowy

W magazynieWysyłka w ciągu 1 dnia roboczego

13.599,31 CZK z VAT

11.239,10 Kč bez VAT

Certyfikowane części z pełną dokumentacją
Wysyłka DHL do ponad 50 krajów

Pytanie o ten produkt? Napisz do nas na czacie

Trig TN72 to montowane zdalnie źródło pozycji GPS do ADS-B Out z transponderami Trig, z certyfikatem TSO-C199 i ETSO-C199 klasy B. Odbiornik L1 z SBAS obsługuje EGNOS, WAAS, MSAS i GAGAN i przesyła pozycję do transpondera przez wyjście RS-232 z prędkością 9600 bps. Jednostka pracuje przy 11–33 V DC, pobierając około 0,1 A (14 V) i waży 110 g.

Sposób użycia ustawia się w transponderze, a nie w TN72. Przy SIL 1 / SDA 1 działa jako źródło pozycji TABS do dobrowolnego ADS-B Out, na przykład w szybowcach, balonach i statkach powietrznych bez instalacji elektrycznej; to ustawienie nie spełnia amerykańskich wymagań dla przestrzeni z obowiązkiem ADS-B. Przy SIL 3 / SDA 2 z transponderem Trig TT22 lub TT31 spełnia 14 CFR 91.227 dla amerykańskich statków eksperymentalnych i LSA. Niektóre transpondery wymagają aktualizacji oprogramowania.

Potrzebna jest zewnętrzna aktywna antena GPS ze złączem QMA i zasilaniem fantomowym 5 V; Trig oferuje anteny TA50 i TA70, kompatybilne są anteny zgodne z ETSO-C190 lub C144a. Zestaw instalacyjny ze złączem QMA i 9-stykowym złączem D-sub jest w komplecie; antena, przewody i elementy mocujące nie. Według producenta TN72 można zainstalować w statkach powietrznych EASA zgodnie z CS-STAN jako dobrowolną instalację ADS-B Out. Dopasowanie zależy od typu statku powietrznego i zainstalowanego transpondera.

Dane techniczne

Numer części	01685-00-01	Pobór prądu	0.1 A / 14 V
Producent	Trig	Masa	110 g
TSO / ETSO	TSO-C199 Class B / ETSO-C199 Class B	Temperatura pracy	−40 … +70 °C
Odbiornik GPS	Tak	Maks. wysokość pracy	35 000 ft
Interfejsy	RS-232 (9600 bps)	Montaż	Montaż zdalny
Złącze	D-sub 9 / QMA	Chłodzenie	Niewymagane
Zasilanie	11–33 V DC

W ramach Advanced Exchange wysyłamy sprawną jednostkę przed zwrotem core. Future Exchange rozpoczyna się po otrzymaniu i ocenie core i nie wymaga kaucji. Przy naprawie pozostaje oryginalny numer seryjny; zaczynamy od oględzin i wyceny.

Advanced Exchange

Jak to działa: Najpierw otrzymujesz sprawną jednostkę. Swoje core odsyłasz później.
Płatność: Pełna cena sprawnej jednostki plus kaucja za core.
Core: Zwrot w ciągu 15 dni kalendarzowych. Jeśli core nadaje się do naprawy (nie jest BER), zwracamy kaucję. Brak core lub stan BER oznacza zatrzymanie kaucji.
Termin: Zwykle 2–3 tygodnie. Gwarancja 3 miesiące. Poświadczenie EASA Form 1 lub FAA 8130-3.

Future Exchange

Jak to działa: Najpierw wysyłasz swoje core. Po potwierdzeniu, że nadaje się do naprawy, wysyłamy sprawną jednostkę zamienną.
Płatność: Tylko cena netto wymiany, bez kaucji.
Core: Musi nadawać się do naprawy (nie może być BER), mieć ten sam lub zastępujący P/N oraz tabliczkę znamionową.
Termin: Zwykle 3–4 tygodnie. Gwarancja 3 miesiące. Poświadczenie EASA Form 1 lub FAA 8130-3.

Naprawa

Numer seryjny: Zachowujesz oryginalny numer seryjny. Nie otrzymujesz jednostki zamiennej — temu służy Exchange.
Serwis: Sprawdzamy jednostkę, przygotowujemy wycenę i naprawiamy po jej akceptacji. Opłacony koszt oceny odliczamy od ceny naprawy. Po odrzuceniu wyceny lub stwierdzeniu BER jednostka wraca bez naprawy, a opłata za ocenę pozostaje należna.
Termin: Zwykle 2–6 tygodni od akceptacji wyceny, zależnie od dostępności części. Gwarancja 3 miesiące. Poświadczenie EASA Form 1 lub FAA 8130-3.

Core odeślij w równoważnym opakowaniu, w miarę możliwości z danymi demontażu i oświadczeniem, że jednostka nie uczestniczyła w wypadku. Warunki dotyczące spóźnionego, niekompletnego lub odrzuconego core znajdują się w ofercie.

TN72 GPS Position Source Installation Manual Instrukcja instalacji · Rew. AI · EN · 395 kB Otwórz PDF

Dokumenty producenta, udostępnione w celach informacyjnych. Przed instalacją lub użytkowaniem sprawdź, czy masz aktualną rewizję.

Jakiej anteny wymaga TN72?

Zewnętrznej aktywnej anteny GPS ze złączem QMA, zasilanej przez TN72 napięciem 5 V po przewodzie koncentrycznym; antena nie wchodzi w skład zestawu. Trig wskazuje swoją kompaktową antenę TA50 i certyfikowaną TA70, odpowiednia jest też każda antena ETSO-C190 lub C144a. Antena bez TSO musi mieć wzmocnienie co najmniej 20 dB, pobór poniżej 40 mA przy 5 V i niezasłonięty widok horyzontu. Zestaw instalacyjny zawiera złącze koncentryczne QMA.

Jakie transpondery mogą korzystać z TN72?

Transpondery Trig. Trig zaprojektował TN72 jako źródło pozycji dla własnych transponderów, podłączane przez RS-232 z prędkością 9600 b/s, i oferuje go w zestawie z TT21; amerykańskie ustawienie SIL 3 jest udokumentowane dla TT22 i TT31. Wszystkie ustawienia wprowadza się w transponderze, a niektóre transpondery wymagają najpierw aktualizacji oprogramowania. Transponderów innych producentów Trig dla TN72 nie dokumentuje.

Czy TN72 spełnia wymagania ADS-B Out?

Zależy to od ustawienia i statku powietrznego. W Europie ustawienie TABS (system ostrzegania o ruchu, SIL 1 / SDA 1) zapewnia dobrowolne ADS-B Out, a Trig podaje, że TN72 można zabudować w statkach powietrznych EASA według CS-STAN. Ustawienie SIL 3 / SDA 2 spełnia amerykański przepis 14 CFR 91.227 dla statków eksperymentalnych i lekkich sportowych. Certyfikowane statki powietrzne w przestrzeni objętej tym przepisem USA wymagają źródła pozycji TSO-C145, np. Trig TN70.

Czy TN72 może wyświetlać ruch na EFIS lub tablecie?

Nie. TN72 jest źródłem pozycji GPS dla ADS-B Out: przesyła pozycję wyłącznie do transpondera i nie ma wyświetlacza ani wyjścia danych o ruchu. Ruch na mapie ruchomej wymaga osobnego odbiornika ADS-B In. Ponieważ pozycja z TN72 jest certyfikowana, statek powietrzny pozostaje widoczny także dla urządzeń ADS-B In odrzucających niecertyfikowane dane GPS.
