TY91 (8.33kHz)

Trig TY91 radio VHF COM

4.8 5 recenzji

Trig TY91 to radiostacja VHF COM o mocy 6 W (8,33/25 kHz, 11–33 V DC) ze zdalną jednostką radiową i panelem sterowania TC90 do otworu 57 mm. Trig udostępnia zatwierdzone przez EASA instrukcje Minor Change dla wymienionych typów.

Zobacz pełne szczegóły →
VHF COM, 8,33/25 kHz
6 W
instalacje 14 V i 28 V
11–33 V DC
otwór panelu TC90
57 mm
cały zestaw
460 g
Wszystkie specyfikacje →
SKU
01079-00
Cert
EASA
Stan
Nowy
W magazynieWysyłka w ciągu 1 dnia roboczego
42.702,11 CZK z VAT
35.291,00 Kč bez VAT
  • Certyfikowane części z pełną dokumentacją
  • Wysyłka DHL do ponad 50 krajów
  • Fachowe wsparcie produktowe
Pytanie o ten produkt? Napisz do nas na czacie
Opis Specyfikacja techniczna Do pobrania Najczęstsze pytania Wysyłka i zwroty Recenzje (5)

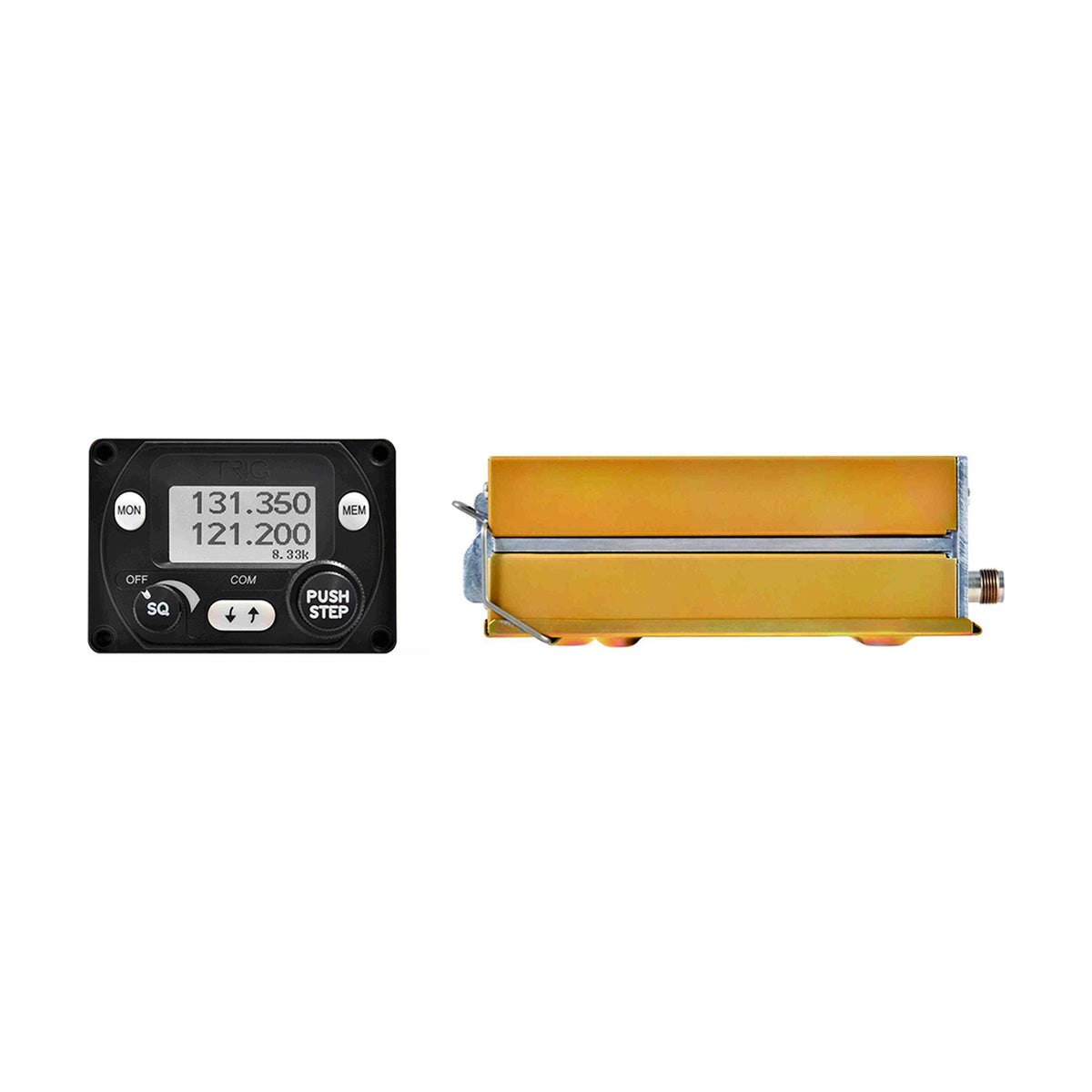

Radiostacja VHF COM Trig TY91 z panelem sterowania TC90

Trig TY91 (P/N 01079-00) to radiostacja VHF COM o mocy 6 W dla odstępu kanałów 8,33 i 25 kHz, dostarczana jako kompletny zestaw ze zdalną jednostką radiową i jednym panelem sterowania TC90. Zasilanie wynosi 11–33 V DC, panel mieści się w otworze przyrządu 57 mm, a radiostacja ma certyfikaty ETSO-2C169a i ETSO-2C128. Trig udostępnia zatwierdzone przez EASA instrukcje Minor Change dla wymienionych typów statków.

  • Obejmuje 118,000–136,992 MHz przy mocy nominalnej 6 W, z odstępem kanałów 8,33 kHz i 25 kHz (ED-23C, klasy E i C).

  • Działa w instalacjach 14 V i 28 V (11–33 V DC) bez zmiany konfiguracji; przy 14 V pobiera 0,2 A w odbiorze i 2 A w nadawaniu.

  • Panel TC90 mieści się w otworze 57 mm (2¼") lub w mniejszym otworze kompaktowym Trig i wymaga 74 mm za tablicą wraz ze złączem.

  • Dual watch monitoruje dwie częstotliwości, dostępnych jest dziewięć pamięci, a wbudowany jest dwumiejscowy interkom z pomocniczym wejściem audio.

  • Jednostka radiowa ma wymiary 48 × 66 × 160 mm i waży 350 g w tacy; cały zestaw waży 460 g i nie wymaga wentylatora.

  • Certyfikaty ETSO-2C169a i ETSO-2C128 (także TSO-C169a i TSO-C128a); do zestawu dołączany jest EASA Form 1.

Zawartość zestawu

Zawartość zestawu

Zestaw obejmuje jednostkę radiową TY91 (00882-00-01) z tacą montażową 00667-00 i zestawem instalacyjnym 01453-00 oraz panel sterowania TC90 (00857-00-01) z zestawem instalacyjnym 00864-01 i szablonem montażowym 00817-00. Trig dostarcza także instrukcję instalacji i obsługi oraz EASA Form 1.

Antena, przewody, mocowania tacy i elementy mocujące do płatowca nie są dostarczane.

Montaż i warunki pracy

Jednostkę radiową można zamontować w kabinie załogi, w kabinie pasażerskiej lub w przedziale awioniki. Ma złącze antenowe TNC i 25-stykowe złącze D. TC90 korzysta z 15-stykowego złącza D i jest zasilany z jednostki radiowej; za tablicą ma wymiary 44 × 63 × 54 mm i waży 90 g.

Jednostka radiowa jest przewidziana na −20 do +70 °C i 55 000 ft, a TC90 na −20 do +55 °C i 35 000 ft.

Funkcje i interfejsy

Dual watch, dziewięć pamięci i dwumiejscowy interkom z pomocniczym wejściem audio są wbudowane. Wejście szeregowe przyjmuje wstępne ustawienia częstotliwości, zwykle z GPS, a Trig podaje integrację z GPS, która automatycznie wyświetla częstotliwości na trasie.

Radiostacją można sterować także z EFIS z użyciem protokołów SL40 i GTR225.

Certyfikacja i droga zabudowy

ETSO dotyczy radiostacji jako wyrobu, a nie jej zabudowy. Trig udostępnia zatwierdzone przez EASA główne instrukcje Minor Change (SUP.TY9X.001, samoloty CS-23) dla TY91 i TY92 w typach American Champion 7 i S7, Cessna 150, 152 i 172, Piper PA-38-112 oraz Robin HR200 i DR400.

Pozostałe typy wymagają zatwierdzonej modyfikacji, a po zabudowie poświadczenia obsługi (CRS).

Powiązane wersje

Ten zestaw (01079-00) ma jeden panel TC90 i nadajnik 6 W dla 11–33 V. TY91 Dual Control (01451-00) ma dwa panele TC90. TY92 (01080-00) to wersja 16 W dla 22–33 V, a TY92 Dual Control (01452-00) dodaje drugi panel.
