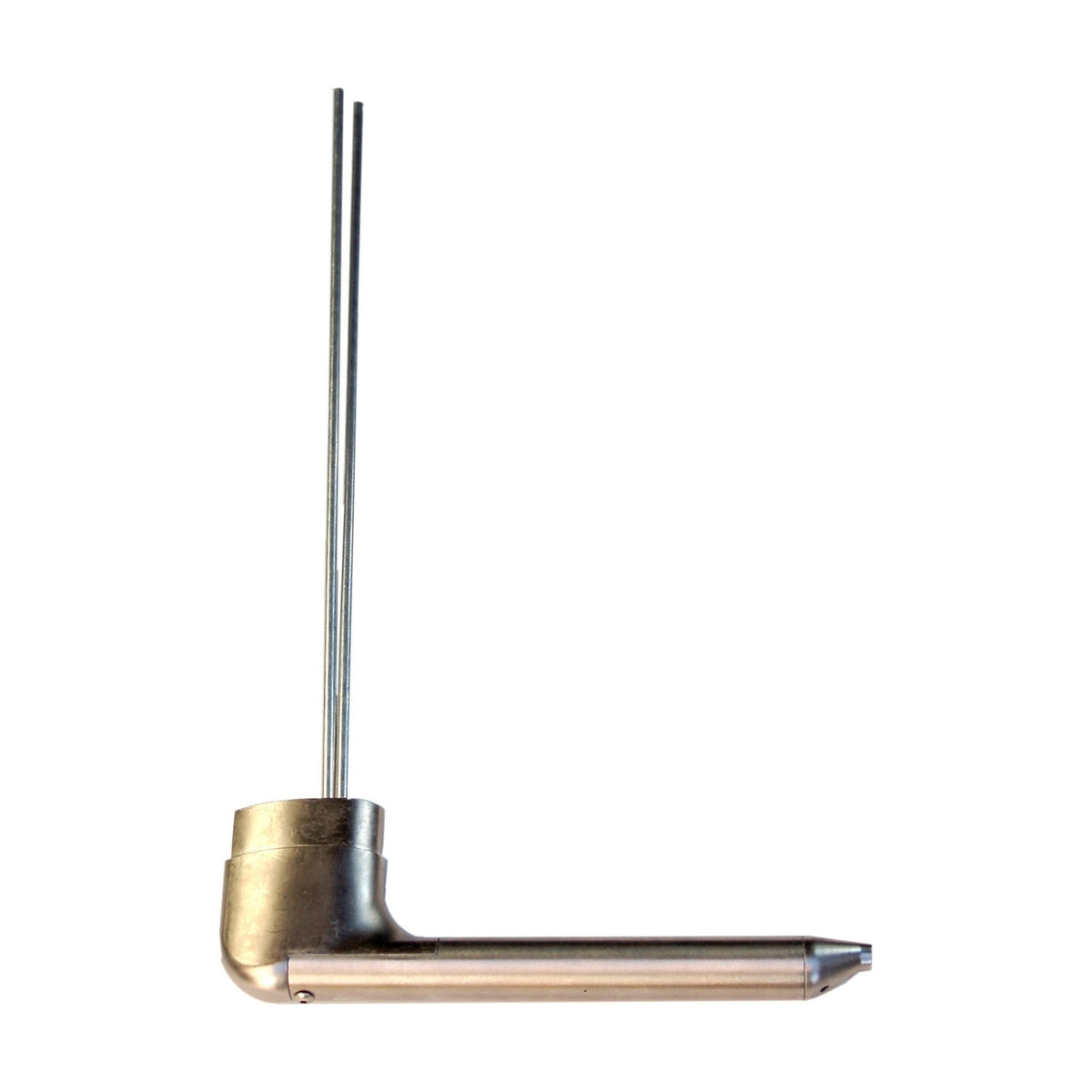

Dynon 100141-000 nevyhřívaná sonda AOA/Pitot

Name: Dynon 100141-000 nevyhřívaná sonda AOA/Pitot
Brand: Dynon
SKU: 100141-000
Price: 9362.01 CZK
Availability: InStock

Žádné recenze

Nevyhřívaná podkřídlová sonda AOA a Pitot pro systémy Dynon SkyView a řady D10/D100. Číslo dílu: 100141-000.

Zobrazit úplné detaily →

SKU: 100141-000
Cert: CoC
Stav: Nové

Expedice do 2 týdnů Před odesláním objednáváme u dodavatele

9.362,01 CZK s DPH

7.737,20 Kč bez DPH

Certifikované díly s plnou dokumentací
Doručení DHL do 50+ zemí
Odborná produktová podpora

Máte dotaz k tomuto produktu? Zeptejte se nás v chatu

Dynon nevyhřívaná sonda AOA/Pitot

Nevyhřívaná podkřídlová sonda AOA a Pitot pro systémy Dynon SkyView a řady D10/D100. Číslo dílu: 100141-000.

Hlavní vlastnosti

Nevyhřívaná podkřídlová sonda AOA a Pitot pro systémy Dynon SkyView a řady D10/D100.
Přesná identita: nevyhřívaná sonda AOA/Pitot Dynon
Číslo dílu: 100141-000
Nevyhřívaná podkřídlová sonda AOA a Pitot pro systémy Dynon SkyView a řady D10/D100.

Přesná identita

Dynon nevyhřívaná sonda AOA/Pitot — Číslo dílu 100141-000.

Účel a výběr

Nevyhřívaná podkřídlová sonda AOA a Pitot pro systémy Dynon SkyView a řady D10/D100.

Kompatibilita a instalace

Před objednáním ověřte přesné číslo dílu, nadřazené zařízení, způsobilost zástavby, konektor a požadovaná rozhraní podle aktuálních schválených podkladů.

Technické parametry

P/N	100141-000	Hmotnost	0.16 kg
Výrobce	Dynon	Pro jednotku	Dynon SkyView
Měří	IAS / AOA

AOA/Pitot Probe and Heated AOA/Pitot Probe Installation Guide Instalační příručka · Rev. G · EN · 1.6 MB Otevřít PDF

Dokumenty vydává výrobce, slouží pro informaci. Před instalací nebo provozem si ověřte, že máte aktuální revizi.

Je k sondě dodán montážní držák?

Ne. Sonda se upevňuje do stožárku typu AN5812, který není součástí dodávky. Pro RV-7, RV-8, RV-9 a RV-10 nabízí Dynon vlastní držák, P/N 102813-000; u jiných letadel se použije libovolný stožárek typu AN5812. Sonda visí svisle pod křídlem, rovnoběžně s tětivou, nejméně 6" (150 mm) pod křídlem a se špičkou 2–12" (50–300 mm) za náběžnou hranou.

Dodává se sonda s rozvody a má statický odběr?

Ne a ne. Sonda má dvě hliníkové trubičky 3/16", jednu pro celkový tlak a jednu pro úhel náběhu (AOA), a statický odběr nemá. Sada rozvodů Dynon pro celkový a statický tlak a AOA, P/N 102628-000, obsahuje barevně odlišené hadičky, nástrčné šroubení, dva statické odběry a řezák hadiček. Bez této sady jsou potřeba redukce AN z trubiček 3/16" na vedení 1/4".

Funguje sonda i s EFIS jiných výrobců?

Jen pro rychlost. Odběr celkového tlaku funguje s jakýmkoli běžným rychloměrem, funkce úhlu náběhu je ale navržena jen pro vybavení Dynon a Advanced Flight Systems: EFIS-D6, D60, D10A, D100, FlightDEK-D180, SkyView a SkyView SE. S jinými systémy podle Dynonu nelze očekávat správný úhel náběhu. Po zástavbě se AOA kalibruje v připojeném systému Dynon pro konkrétní letadlo.

Lze později na stejný držák a rozvody použít vyhřívanou sondu?

Ano. Vyhřívaná sonda, P/N 100667-000, je mechanicky stejná, má shodné vnější rozměry a stejné uchycení do stožárku AN5812, takže držák i rozvody zůstávají. Navíc má samostatnou řídicí jednotku vyhřívání, dodávanou se sondou, která potřebuje palubní napájení (100 W při 13,8 V, 10 A) a propojení se sondou a poskytuje stavový výstup pro varovné světlo nebo vstup EFIS.

Lze tuto sondu zabudovat do certifikovaného letadla?

Ne jako zdroj celkového tlaku. Dynon uvádí, že jeho přístroje nejsou určeny pro typově certifikovaná letadla; podle amerického EAA STC SA04075CH lze použít jen funkci úhlu náběhu a toto schválení FAA není schválením EASA. Zástavba do certifikovaného letadla potřebuje schválenou modifikaci (EASA STC, případně malou změnu, kde je doložena) a uvolnění do provozu. Pro posouzení konkrétního letadla potřebuje AIR TEAM typ, výrobní číslo a stávající avioniku.

Objednávky, DPH a doprava → FAQ.

Balení: Všechny certifikované díly jsou dodávány s příslušnou dokumentací (8130-3, COC nebo ekvivalent) v ochranném obalu.

Sledovatelnost: K dispozici je úplná sledovatelnost od výroby. Tam, kde to přichází v úvahu, je přiložena dokumentace s dvojím uvolněním (FAA/EASA).

Díly s omezenou životností: Položky s omezenou trvanlivostí jsou expedovány s platnou certifikací a maximální zbývající životností.
