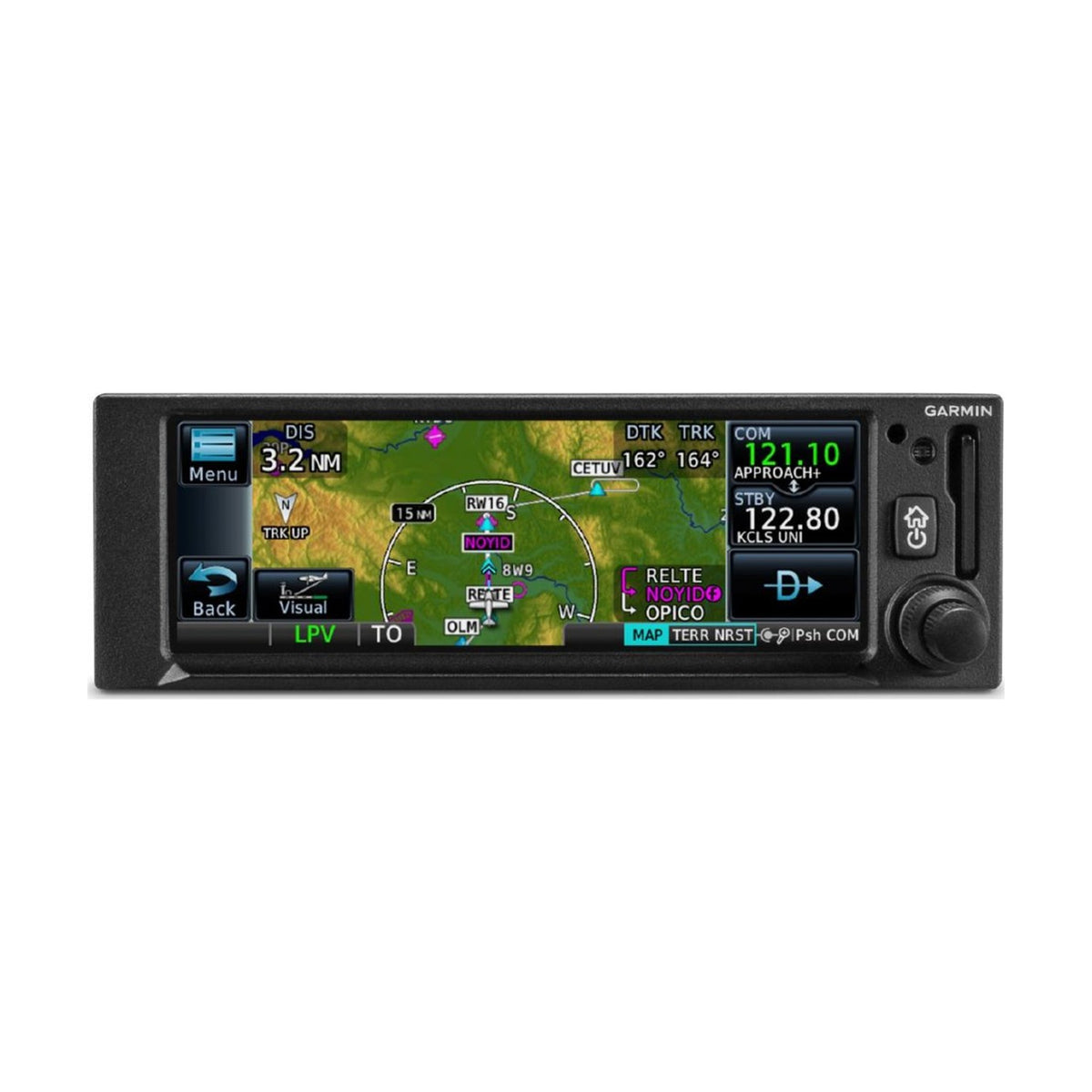

Garmin GNC 355A (8.33kHz)

Obrázky se mohou lišit od skutečného produktu. Konektory a příslušenství se prodávají samostatně, pokud není uvedeno jinak.

Garmin

Garmin GNC 355A (8.33kHz)

5.0 1 recenze

Garmin GNC 355A je 2palcový navigátor GPS s navigací LPV podle TSO-C146e a vestavěnou radiostanicí VHF COM 10 W s kanálovým rastrem 8,33 kHz i 25 kHz. Rámeček odpovídá místu starší 2palcové avioniky, například GNC 255 nebo GTR 225.

Zobrazit úplné detaily →
  • Displej 4,8"732 × 240 px
  • GPS se SBASLPV, TSO-C146e
  • 8,33 / 25 kHzVHF COM, 10 W
  • 9–33 V DCSítě 14 V a 28 V
  • 159 × 51 mmRámeček, 6,25 × 2,02"

Jak funguje Advanced Exchange, Future Exchange a oprava? Přečtěte si průvodce →

Vyberte provedení

P/N010-02232-60
Stav
Expedice do 2 týdnů Před odesláním objednáváme u dodavatele
200.088,96 CZK s DPH
165.362,78 Kč bez DPH
  • Certifikované díly s plnou dokumentací
  • Doručení DHL do 50+ zemí
Máte dotaz k tomuto produktu? Zeptejte se nás v chatu
Popis Specifikace a parametry Výměna a oprava Ke stažení Časté dotazy Recenze (1)

Garmin GNC 355A navigátor GPS s radiostanicí COM

GNC 355A je 2palcový panelový navigátor GPS s barevným dotykovým displejem 4,8" a vestavěným VHF COM, který ladí kanály 8,33 i 25 kHz. GPS splňuje TSO-C146e a při propojení s CDI dává vedení LPV. Rámeček je navržen tak, aby zapadl na místo starší 2palcové avioniky, například GNC 255 nebo GTR 225. Nabízí se nový jako P/N 010-02232-60 a -61.

  • Barevný dotykový displej 4,8" má 732 × 240 pixelů, dvojitý koncentrický knoflík, tlačítko Power/Home a slot pro SD kartu.

  • GPS/WAAS (TSO-C146e, Gamma 3) dává s CDI vedení za letu, v terminální oblasti, nepřesné i LPV. Minima zůstávají na mapě přiblížení.

  • COM pokrývá 118,000 až 136,975 MHz s rastrem 25 kHz a do 136,992 MHz s rastrem 8,33 kHz, výkon minimálně 10 W. Výchozí je rastr 8,33 kHz.

  • Bluetooth předává plán letu a polohu GPS tabletu nebo telefonu s aplikací Garmin Pilot. Databáze a software se tak nenahrávají.

  • ARINC 429 vstup a výstup, RS-232 a analogové výstupy CDI propojují displeje a autopiloty. Garmin uvádí G3X Touch, GI 275, GFC 500 a 600, GTX 345 a GDL 88.

  • Certifikované letadlo EASA potřebuje schválenou modifikaci pro daný typ a osvědčení o uvolnění do provozu. FAA AML STC SA02636SE není schválení EASA.

Displej, knoflík a slot pro kartu

Displej, knoflík a slot pro kartu

Kapacitní dotykový displej 4,8" s rozlišením 732 × 240 pixelů zobrazuje barevnou pohyblivou mapu s terénem. Vnější knoflík posouvá kurzor a ladí hlavní číslice frekvence; vnitřní mění znaky a vedlejší číslice a jeho stisk zapíná ladění pohotovostní frekvence.

Slot pro SD kartu přijímá kartu FAT32 o velikosti 8 až 32 GB pro aktualizace databází, software, záznamy dat a připojení Flight Stream. Karta se za letu nevkládá ani nevyjímá.

GPS, LPV a pohyblivá mapa

Přijímač GPS/SBAS má 15 kanálů (12 GPS a 3 GPS/WAAS/SBAS), aktualizuje pětkrát za sekundu a s WAAS uvádí horizontální přesnost pod 1,25 m. Garmin uvádí TSO-C146e Gamma 3 pro GPS a TSO-C165a pro pohyblivou mapu. Terén je funkce pro orientaci mimo TSO-C151b.

GPS vyžaduje schválenou anténu: Garmin uvádí A33W, GA 35, GA 36, GA 37 a několik modelů Comant. Navigace není povolena severně od 89 stupňů severní šířky ani jižně od 89 stupňů jižní šířky.

VHF COM s rastrem 8,33 a 25 kHz

COM splňuje TSO-C169a Class C, E, 4 a 6 a ETSO-2C169a Class C, E, H1, H2, 4 a 6. Výkon je minimálně 10 W, s 30sekundovým časovým limitem zaseknutého mikrofonu. U GNC 355A je výchozí rastr 8,33 kHz a tlačítko přepíná na 25 kHz; GNC 355 je jen 25 kHz a pokrývá Class C a 4.

Pro ETSO-2C169a se squelch nosné při 8,33 kHz nastavuje na nulu. Může být potřeba druhé rádio COM: Garmin uvádí letadla Part 23 Class II až IV a Part 27.

Rozhraní a připojené vybavení

Jednotka má ARINC 429 vstup i výstup, porty RS-232 a analogové výstupy CDI. Garmin uvádí kompatibilitu s G3X Touch, GI 275, GFC 500 (G5/GAD 29), GFC 600 (GMC 605), GTX 345, GDL 88, GDU 620, 700P a 1060 a MX20/GMX 200.

Provoz ADS-B a počasí FIS-B se zobrazují z GTX 345, GNX 375 nebo GDL 88; GNC 355A není odpovídač. Flight Stream 510 ve slotu pro kartu přidává přenos databází přes Wi-Fi s aplikací Garmin Pilot.

Čísla dílů a obsah sady

Instalační manuál Garmin uvádí GNC 355A jako 010-02232-30 (jen jednotka) a 010-02232-31 (standardní sada), s podsestavou jednotky 011-04956-30. Standardní sada Garmin obsahuje montážní rack 115-03127-00, zadní desku 011-04994-00, sadu konektorů 011-04779-01 a konfigurační modul 011-00979-03.

Obchod nabízí GNC 355A jako P/N 010-02232-60 a 010-02232-61, obě nové. Manuál tato dvě čísla nerozepisuje, proto uvedené díly jsou díly standardní sady Garmin.

Zástavba, schválení a postup podle EASA

Rámeček má 2,02 × 6,25" (51 × 159 mm), hloubka za panelem s konektory je 285 mm a jednotka váží 1,5 kg. Garmin ji navrhl tak, aby zapadla na místo starší 2palcové avioniky, například GNC 255 nebo GTR 225. Údržba je jen podle stavu.

FAA AML STC SA02636SE pokrývá letadla Class I a II do 6 000 lb a není schválení EASA. Certifikované letadlo EASA potřebuje schválenou modifikaci pro daný typ a osvědčení o uvolnění do provozu. Vhodnost závisí na typu letadla, P/N a na instalovaném CDI/HSI a audiopanelu.
