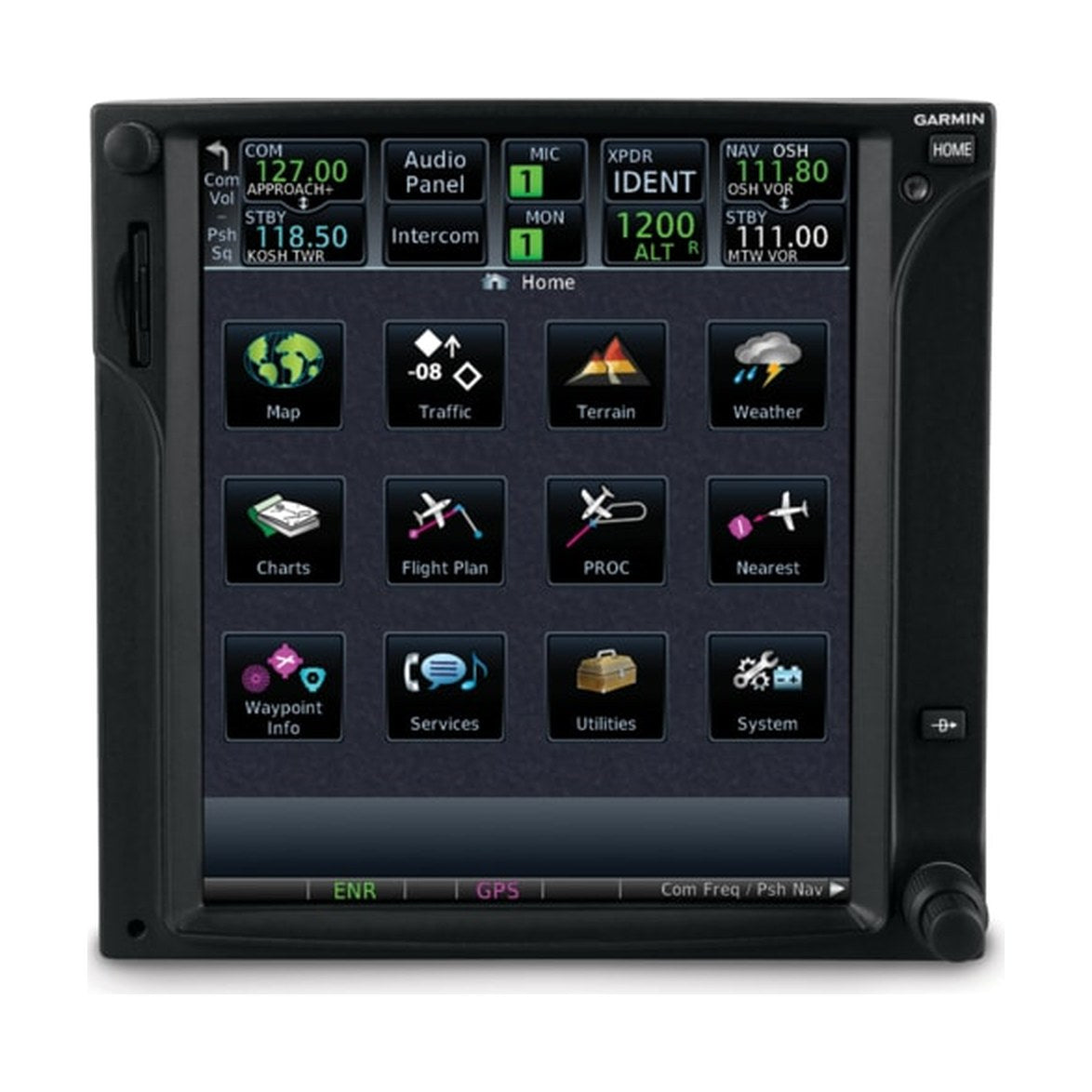

Garmin GTN 750 navigátor GPS/NAV/COM

Name: Garmin GTN 750 navigátor GPS/NAV/COM
Brand: Garmin
SKU: 010-00820-50
Price: 378445.65 CZK
Availability: InStock

Žádné recenze

Garmin GTN 750 je navigátor GPS/NAV/COM s dotykovým displejem 6,9", GPS se SBAS (TSO-C146c) pro přiblížení LPV, VHF COM 8,33/25 kHz a VOR/LOC/GS. P/N 010-00820-50 je nový, jednotka 011-02282-00 po generální opravě nebo jako oprava.

Zobrazit úplné detaily →

Displej 6,9"600 × 708 px, čitelný na slunci
COM 10 W / 16 W16 W aktivační kartou
11–33 V DCtyp. 2,4 A při 14 V
3,38 kgsamotná jednotka, 7,4 lb
−20 až +55 °Cdo výšky 55 000 ft

Jak funguje Advanced Exchange, Future Exchange a oprava? Přečtěte si průvodce →

Vyberte provedení

V každém kroku zvolte jednu možnost. Cena a dostupnost se upraví podle výběru.

P/N010-00820-50

010-00820-50 011-02282-00

Stav

NovéP/N 010-00820-50 Oprava (RPO) Provozuschopné / generálně opravené

Váš výběr: P/N: 010-00820-50 · Stav: Nové

SklademOdesíláme do 1 pracovního dne

378.445,65 CZK s DPH

312.765,00 Kč bez DPH

Certifikované díly s plnou dokumentací
Doručení DHL do 50+ zemí

Máte dotaz k tomuto produktu? Zeptejte se nás v chatu

Garmin GTN 750 navigátor GPS/NAV/COM

Garmin GTN 750 (P/N jednotky 011-02282-00, standardní kit 010-00820-50) je panelový navigátor GPS/NAV/COM s dotykovým displejem 6,9" v rámečku 6,25 × 6,00". Spojuje GPS se SBAS podle TSO-C146c, radiostanici VHF COM s kanálovým rastrem 8,33 a 25 kHz a přijímače VOR, LOC a sestupové roviny. Nástupcem typu slide-in je podle Garminu GTN 750Xi.

Dotykový displej 6,9" čitelný na slunci, 600 × 708 pixelů, v rámečku 6,25 × 6,00" (159 × 152 mm).
GPS se SBAS podle TSO-C146c třídy 3, 15 kanálů (12 GPS, 3 GPS/SBAS), aktualizace polohy 5 Hz.
VHF COM 118,000–136,975 MHz s rastrem 25 kHz a do 136,992 MHz s rastrem 8,33 kHz; 10 W standardně, 16 W volitelně aktivační kartou.
Rozhraní ARINC 429, RS-232, HSDB Ethernet a ARINC 453/708; dálkové ovládání audiopanelu GMA 35 a odpovídače.
Napájení 11 až 33 V DC; hlavní konektor typicky odebírá 2,4 A při 14 V a 1,2 A při 28 V.
Provozní rozsah −20 až +55 °C, výška −1 500 až 55 000 ft; požadavky TSO jsou splněny bez externího chlazení.

Dotykový displej, mapa a databáze

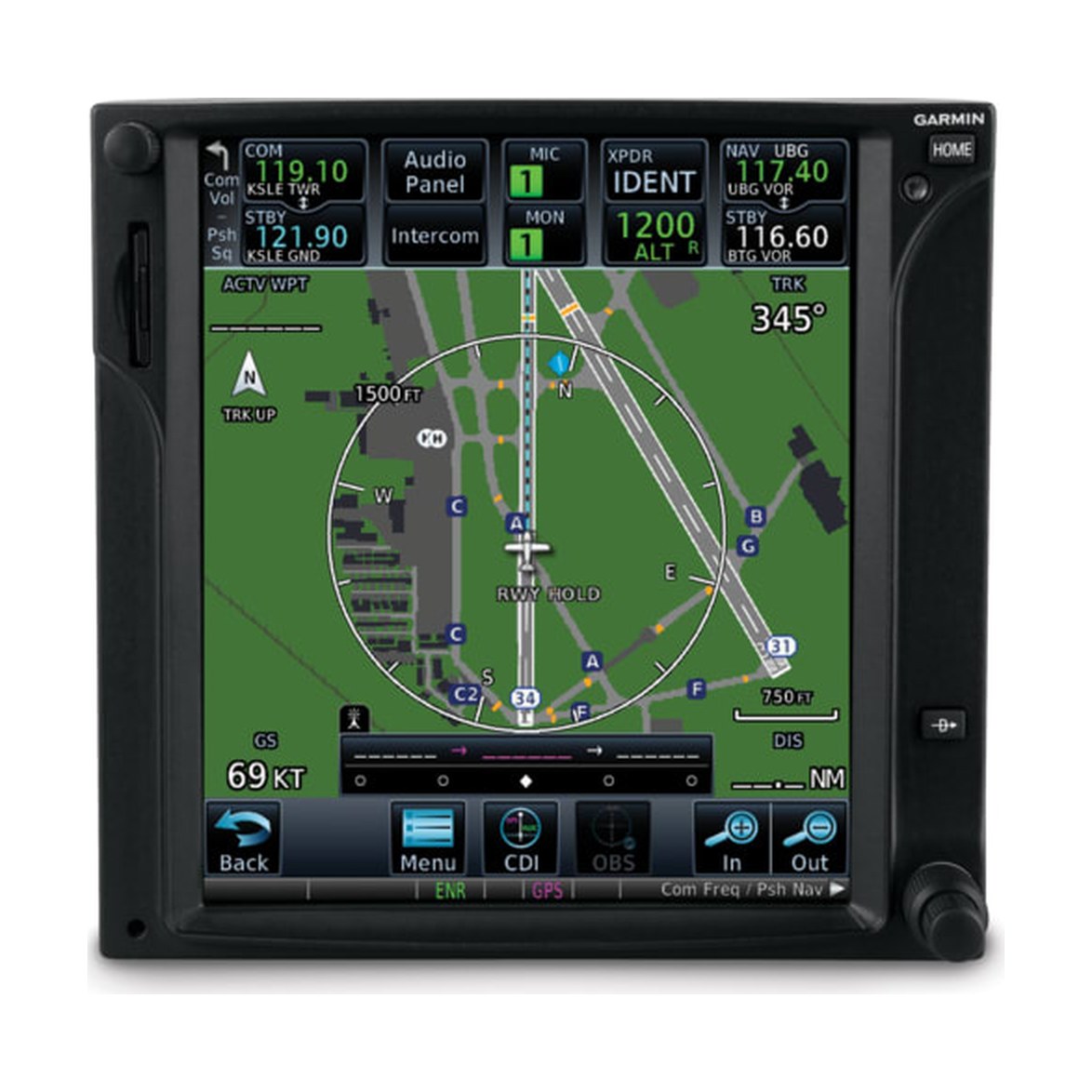

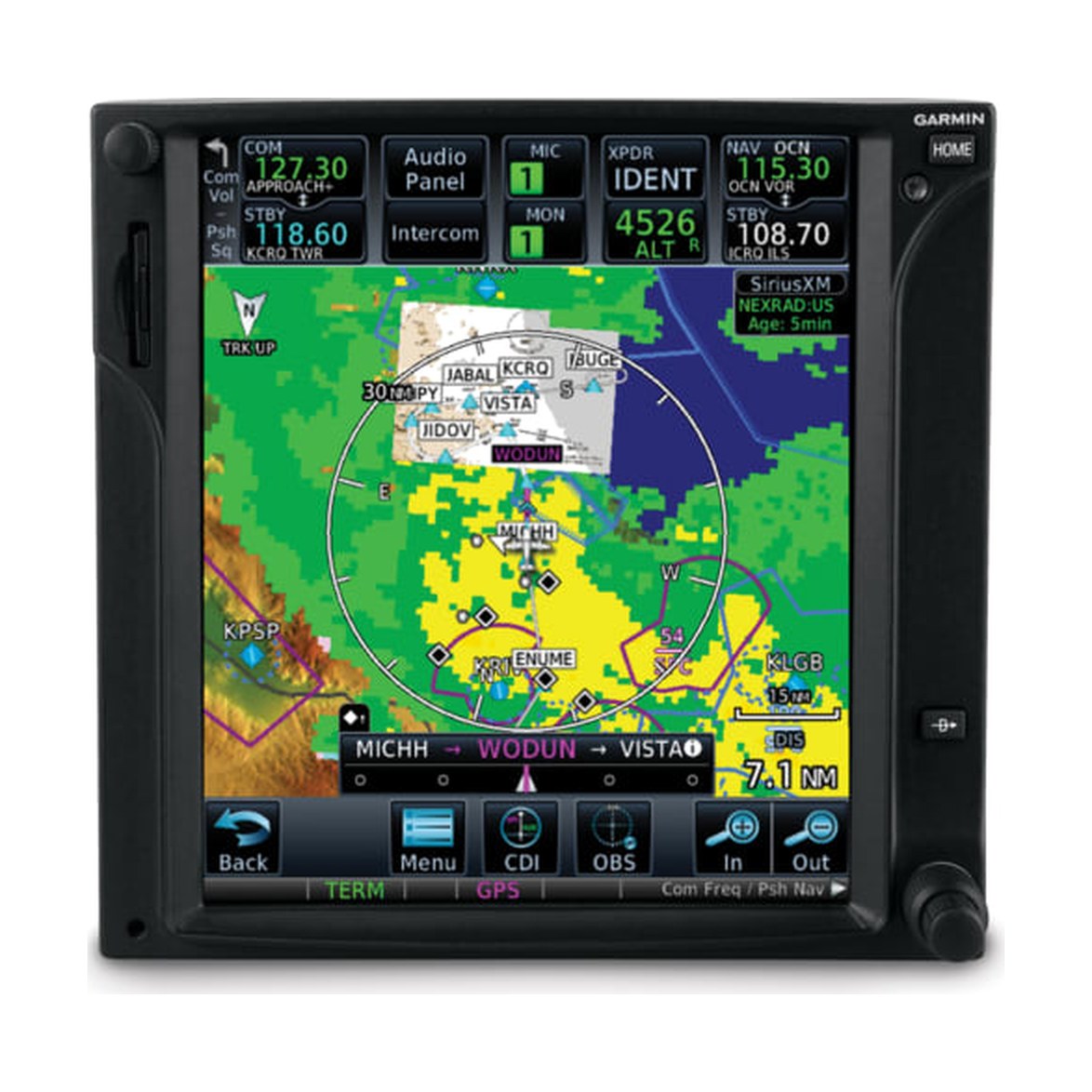

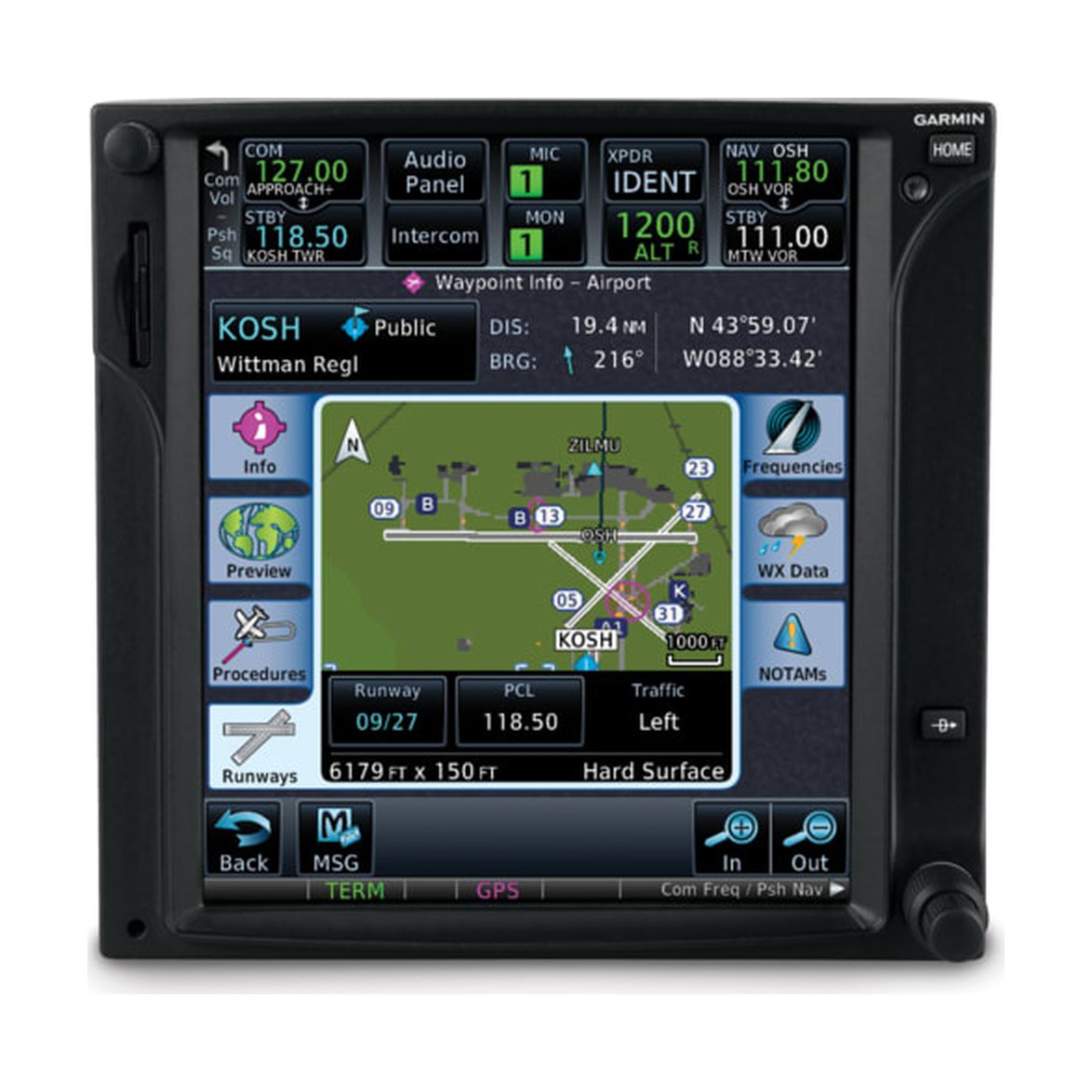

Dotykový displej nese pohyblivou mapu, plán letu, postupy a ovládání COM, NAV, audiopanelu a odpovídače v jednom horním pruhu. Garmin mezi funkce systému uvádí zobrazení terénu a pohyblivé mapy, ChartView a FliteCharts, checklisty, VNAV, informace o plánu letu a vyhledávací a záchranné obrazce.

Instalační příručka jmenuje databáze základní mapy, navigační, FliteCharts, ChartView, SafeTaxi, terénu a překážek. ChartView se aktivuje aktivační kartou.

Počasí, provoz a terén

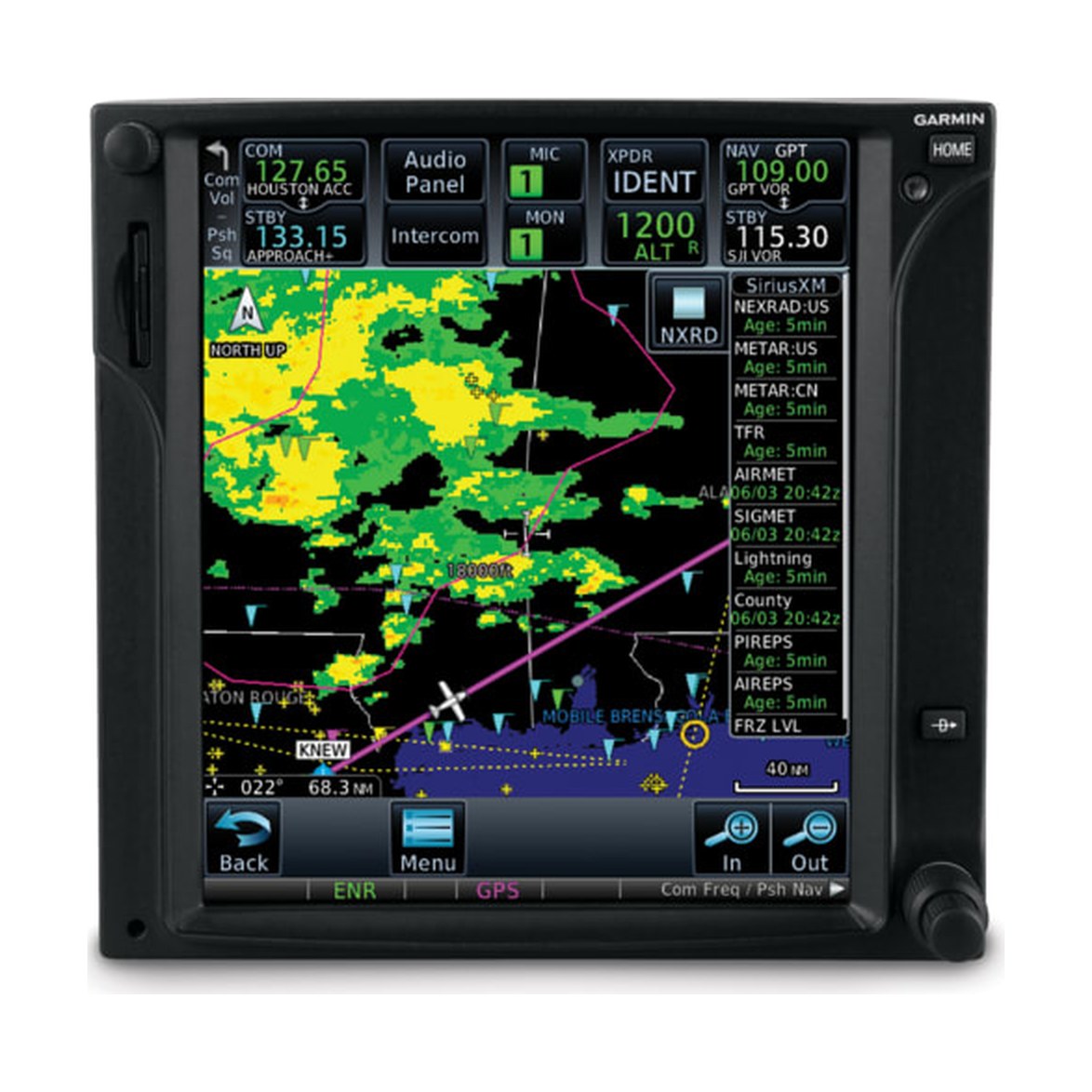

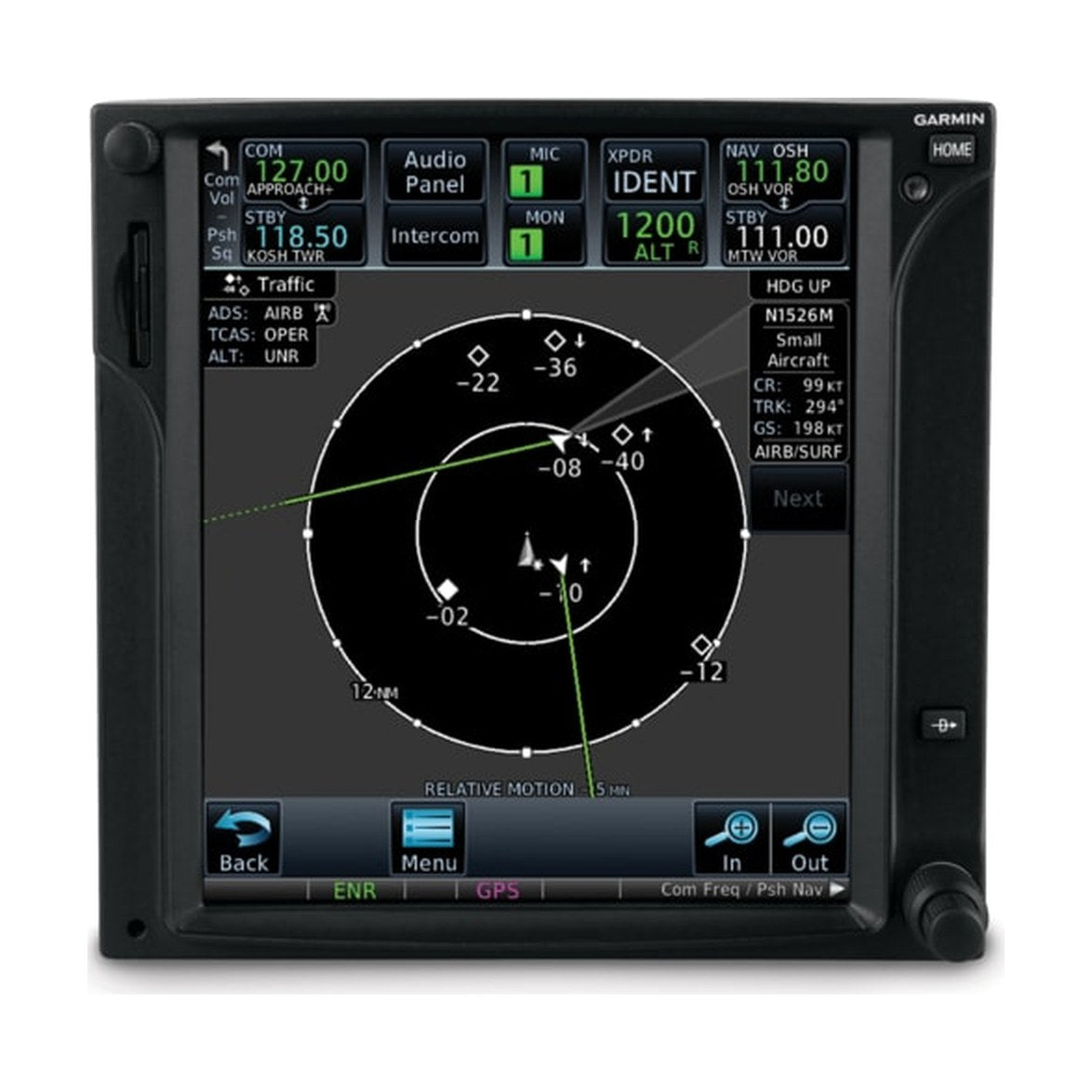

GTN 750 zobrazuje data o počasí, provozu a terénu z připojených systémů. Garmin uvádí provoz ADS-B, provoz TIS/TAS/TCAS I, pasivní detekci blesků, počasí SiriusXM a datalinkové počasí a informace meteorologického radaru. Při připojeném GDL 88 se provoz ADS-B zobrazuje podle TSO-C195a; ETSO-C195a není dosaženo, proto o vhodnosti funkce pro evropskou instalaci rozhoduje instalující organizace.

Výstraha před terénem TAWS-B je volitelná a používá aktivační kartu 010-00878-01. Bez karty jednotka nabízí podmnožinu výstrah před terénem, která není podle TSO-C151c.

COM, VOR, localizer a sestupová rovina

Vysílač COM má dva vstupy pro mikrofon a vysílá s výkonem minimálně 10 W, v režimu 16 W minimálně 16 W. Při 16 W Garmin doporučuje střídu 25 procent, například 5 sekund vysílání a 15 sekund pauzy. Režim 16 W je softwarová funkce aktivovaná kartou; v letadlech s 14 V vyžaduje software COM v2.11 (006-B1061-05) nebo novější.

Jednotka zobrazuje informace VOR, LOC a sestupové roviny a poskytuje výstup VHF CDI/VDI. Zaseknutý mikrofon se po 30 sekundách odpojí a rádio se vrátí do příjmu.

Rozhraní, napájení a chlazení

Garmin uvádí ARINC 429 vstup i výstup, RS-232, HSDB (Ethernet) a ARINC 453/708 pro meteorologický radar. Volitelná rozhraní zahrnují audiopanel, počítač letových dat, autopilota, EFIS/EHSI, IRU/AHRS, DME, provoz ADS-B, zdroje FIS-B a Flight Stream. Výstup polohy GPS může napájet zařízení ADS-B Out; kompatibilitu podle AC 20-165B zajišťuje instalující organizace.

Ventilátor v zadní desce nasává vzduch otvory po stranách a ve spodní části rámečku, které musí zůstat volné. Jednotka umístěná blíže než 12 palců od kompasu vyžaduje nové vykompenzování kompasu.

Čísla dílů a varianty

Garmin uvádí tři P/N jednotky GTN 750: 011-02282-00 černá, 011-02282-50 šedá a 011-02282-A0 černá s kompatibilitou NVIS-B. Samotná jednotka je kit 010-00820-00; standardní kit 010-00820-50 navíc obsahuje nosný rám 115-01294-00, sadu konektorů 011-02326-02, zadní desku 011-02246-02, sadu konfiguračního modulu a produktovou informační sadu.

010-00820-50 se dodává nový jako standardní kit, 011-02282-00 jako provozuschopná jednotka po generální opravě nebo formou opravy. Volby COM 16 W, TAWS-B a ChartView vyžadují každá samostatnou aktivační kartu.

Schválení a postup zástavby

GPS je schváleno z hlediska konstrukce podle TSO-C146c třídy 3 a COM podle ETSO-2C169a, to druhé při nastavení carrier squelch na 0 u rastru 8,33 kHz. Článek TSO potřebuje v každém letadle vlastní schválení zástavby.

Zástavba GTN není způsobilá jako standardní změna EASA, protože její funkce překračují CS-SC052b. Certifikované letadlo potřebuje schválenou modifikaci pokrývající daný typ, například EASA STC, a osvědčení o uvolnění do provozu (CRS). Pro typy mimo AML společnosti Garmin EASA uvádí menší modifikaci nebo rozšíření platnosti STC odsouhlasené s EASA. Americké AML STC SA02019SE-D není schválením EASA.

Technické parametry

P/N	010-00820-50 / 011-02282-00	Hmotnost	3.38 kg
Výrobce	Garmin	TSO / ETSO	TSO-C146c (GPS) / ETSO-2C169a (COM)
Displej	6.9" (600 × 708)	Rozhraní	ARINC 429 / RS-232 / HSDB / ARINC 453/708
Přiblížení	LPV	Montáž	Avionický stack 6,25″
GPS přijímač	Ano	STC	SA02019SE-D (FAA Part 23 AML)
VOR / ILS	Ano	Frekvenční rozsah	118.000–136.992 MHz
Kanálový rastr	8,33 / 25 kHz	Odběr	2.4 A typ. / 3.4 A max (14 V); 1.2 A typ. / 1.8 A max (28 V)
Výkon COM	10 W / 16 W	Provozní teplota	−20…+55 °C
Napájení	11–33 V DC	Max. provozní výška	55 000 ft
Rozměry	159 × 152 × 286 mm

U Advanced Exchange expedujeme provozuschopnou jednotku ještě před vrácením core. Future Exchange začíná po přijetí a posouzení vašeho core a nevyžaduje zálohu. Při opravě zůstává původní sériové číslo; nejprve jednotku zkontrolujeme a připravíme nabídku.

Advanced Exchange

Jak to probíhá: Nejprve obdržíte provozuschopnou jednotku. Svůj core odešlete následně.
Platba: Plná cena provozuschopné jednotky a záloha za core.
Core: Core vraťte do 15 kalendářních dnů. Je-li opravitelný (není BER), zálohu vrátíme. Pokud core chybí nebo je BER, záloha propadá.
Termín: Obvykle 2–3 týdny. Záruka 3 měsíce. Uvolnění na EASA Form 1 nebo FAA 8130-3.

Future Exchange

Jak to probíhá: Nejprve odešlete svůj core. Jakmile potvrdíme, že je opravitelný, expedujeme náhradní provozuschopnou jednotku.
Platba: Pouze čistá cena výměny, bez zálohy.
Core: Musí být opravitelný (nesmí být BER), se stejným nebo nahrazujícím P/N a s výrobním štítkem.
Termín: Obvykle 3–4 týdny. Záruka 3 měsíce. Uvolnění na EASA Form 1 nebo FAA 8130-3.

Oprava

Sériové číslo: Zůstává vám původní sériové číslo. Náhradní jednotku neposíláme — to je služba Exchange.
Servis: Jednotku zkontrolujeme, připravíme nabídku a po jejím schválení opravíme. Již uhrazený poplatek za posouzení odečteme z ceny opravy. Při odmítnutí nabídky nebo stavu BER vracíme jednotku bez opravy a poplatek zůstává uhrazen.
Termín: Obvykle 2–6 týdnů od schválení nabídky podle dostupnosti dílů. Záruka 3 měsíce. Uvolnění na EASA Form 1 nebo FAA 8130-3.

Core vraťte v odpovídajícím obalu, ideálně s údaji o demontáži a prohlášením, že jednotka nebyla účastníkem nehody. Podmínky pro pozdní, neúplný nebo odmítnutý core jsou uvedeny v nabídce.

GTN 725/750 Pilot's Guide Příručka pilota · Rev. R · EN · 91.0 MB Otevřít PDF

Dokumenty vydává výrobce, slouží pro informaci. Před instalací nebo provozem si ověřte, že máte aktuální revizi.

Čím se GTN 750 liší od GTN 725?

GTN 725 je jednotka GPS/SBAS bez radiostanice. GTN 750 má všechny funkce GTN 725 a navíc vysílač VHF COM a přijímače VOR, LOC a sestupové roviny. Obě používají rámeček 6,25 × 6,00" a stejný nosný rám 115-01294-00.

Co obsahuje standardní kit 010-00820-50?

Garmin uvádí pro standardní kit GTN 750: nosný rám 115-01294-00, sadu konektorů 011-02326-02, zadní desku 011-02246-02 s ventilátorem, sadu konfiguračního modulu (011-00979-03 pro nové instalace) a produktovou informační sadu K00-00488-00. Aktivační karty jsou samostatné položky Garmin. Vhodnost závisí na typu letadla a instalovaném vybavení; nabídka opravy vyžaduje P/N a S/N.

Které volby vyžadují aktivační kartu?

Kartou se aktivují tři volby: výkon COM 16 W, výstraha před terénem TAWS-B (karta 010-00878-01) a ChartView. Bez karty COM vysílá s 10 W a výstraha před terénem je podmnožina, která není podle TSO-C151c.

Které jednotky GTN 750 ovládá nebo zobrazuje?

Ovládá vzdálený audiopanel GMA 35 přes RS-232 a vzdáleně montovaný odpovídač a vyžaduje data o provozu od odpovídače GTX Mode S. GDL 88 dodává provoz ADS-B a GDL 69 data a zvuk SiriusXM. Volitelná rozhraní zahrnují také autopilota, EFIS, AHRS, DME a meteorologický radar.

Je pro COM vyžadována radiová licence?

Garmin uvádí, že instalace GTN 750 musí splňovat aktuální požadavky na licencování vysílačů. V USA o výjimce rozhoduje předpis FCC, mimo USA příslušný telekomunikační úřad. Za získání licence před použitím vysílače odpovídá vlastník.

Existuje novější verze GTN 750?

Garmin představil GTN 750Xi v lednu 2020 jako přímý upgrade typu slide-in předchozí generace GTN 750. GTN 750Xi je samostatný výrobek.

Existuje pro GTN 750 servisní bulletin?

Servisní bulletin Garmin 1559 (ASDN z 11. listopadu 2015) se týká jednotek GTN 650 a GTN 750 na úrovni Mod Level 5 s uvedenými sériovými čísly a řeší poruchu VOR/LOC/GS. Termín splnění byl 31. října 2016. K porovnání jednotky se seznamem je potřeba sériové číslo.

Jaký odpovídač a další komponenty jsou potřeba pro upgrade na Garmin GNS 530W a splnění požadavků ADS-B In/Out?

Stávající kombinovanou jednotku nav/com lze upgradovat na použitý GNS 530W nebo na novější GTN 750.

Pokud již máte odpovídač Garmin, například GTX 330, platí následující:

Pořiďte upgrade ES a propojte jej s GNS 530W nebo GTN 750.
Počítejte s několika dalšími drobnými záležitostmi při zástavbě.
Nechte servis vyhotovit příslušnou dokumentaci na základě Garmin AML STC.

Které odpovídače Garmin dokáže GTN 750 ovládat, včetně dálkově montovaných typů?

Použijte odpovídače řady GTX. S GTN 750 spolupracují.

Může Garmin GTN 750 (Experimental) ovládat odpovídač SL70R?

Ne. GTN 750 Experimental nemůže ovládat SL70R.

Je Garmin GTN 750 kompatibilní s dálkově umístěným odpovídačem Garmin GTX 345R ADS-B In/Out a zobrazuje ADS-B provoz?

GTN 750 lze propojit s GTX 345R. GTN zobrazuje provoz a počasí z ADS-B In.

Lze Garmin GTN 750 připojit k Dynon SV-HDX1100?

Ano, je to možné. Potřebujete P/N 101406-000, adaptér SkyView ARINC.

Lze Garmin GTN 750 připojit ke Garmin G3X a jak?

Ano, GTN 750 lze připojit ke Garmin G3X. Pro plné propojení je nutný GAD 29.

GAD 29 umožňuje systému G3X využívat funkce jako GPS steering, vertikální vedení WAAS LPV při přiblížení a další.

Navigační data GPS jsou do systému G3X přenášena přes jeden vstup RS-232 a jeden vstup ARINC 429 pro každou jednotku GTN/GNS.

Systém G3X posílá letová data a zvolenou informaci o trati zpět do GTN 750 přes výstup ARINC 429. K příjmu odchylek VOR, localizeru a glideslope z GTN používá další vstup ARINC 429.

Systém G3X Touch dokáže také na dálku zobrazovat a ovládat radiostanici VHF COM. Radiostanici lze ovládat z GTN 750 nebo z jejího vlastního předního panelu, a to přes stejné spojení RS-232 jako navigaci.

Musím kupovat aktualizace databází pro GTR 225, pokud mám také GTN 750?

Ano. Databáze pro GTR 225 lze zakoupit přímo od společnosti Garmin.

Databáze pro GTN 750 se aktualizují prostřednictvím společnosti Jeppesen.

Jsou všechny jednotky Garmin GTN 750 vybaveny WAAS, nebo je potřeba upgrade na WAAS?

Ano, všechny modely GTN 750 jsou vybaveny WAAS.
