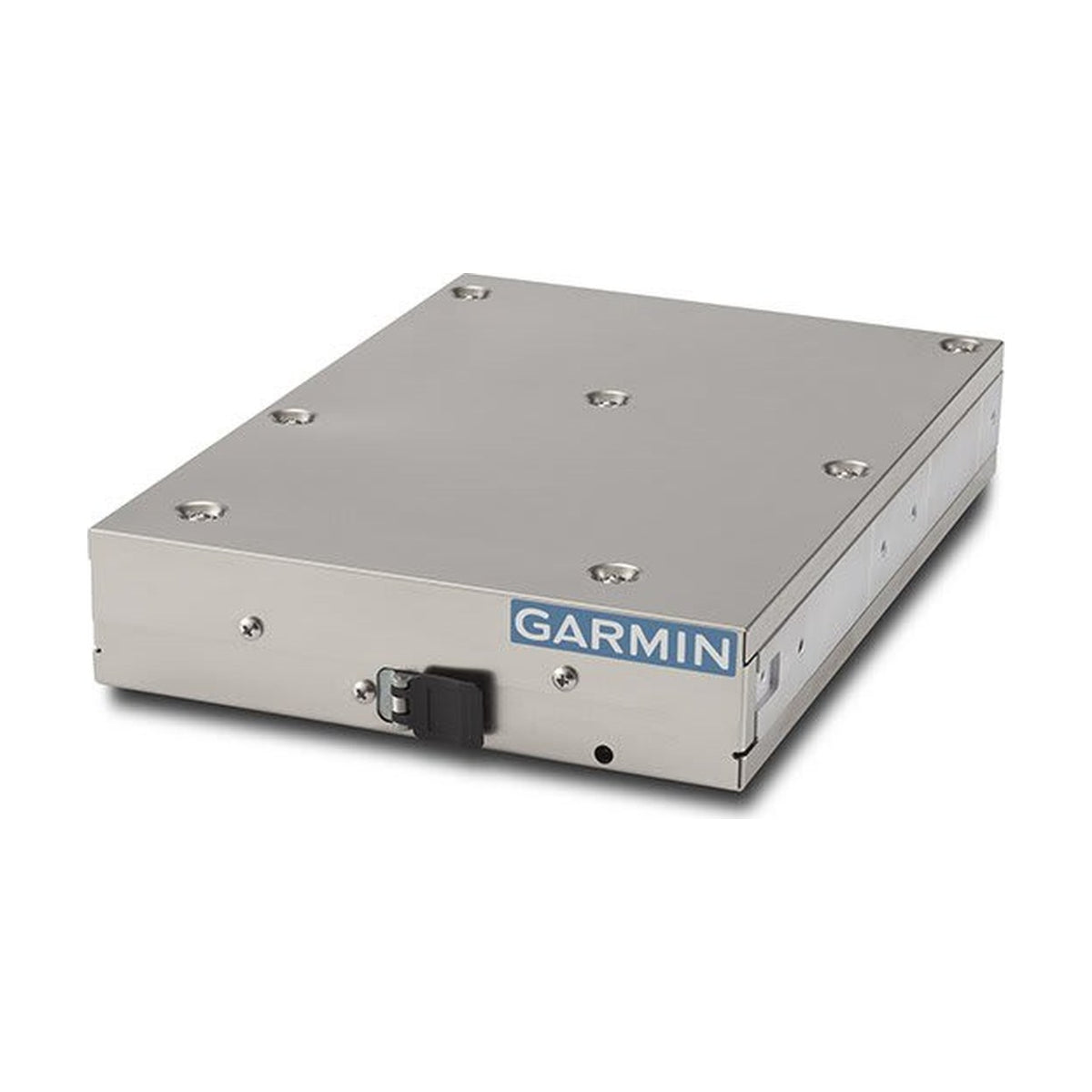

Garmin GTX 45R

Obrázky se mohou lišit od skutečného produktu. Konektory a příslušenství se prodávají samostatně, pokud není uvedeno jinak.

Garmin

Garmin GTX 45R odpovídač Mode S s ADS-B In/Out pro vzdálenou montáž

Žádné recenze

Garmin GTX 45R je odpovídač Mode S pro vzdálenou montáž (250 W) s ADS-B Out 1090ES a dvoupásmovým ADS-B In, ovládaný ze systému Garmin G3X nebo G3X Touch. Je určen pro necertifikovaná letadla; sady s vestavěným GPS i bez něj.

Zobrazit úplné detaily →
  • 250 WNominální na jednotce
  • 978 + 1090 MHzDvoupásmový ADS-B In
  • 9–33 V DCmax. 1,30 A při 14 V
  • 1,36 kg1,45 kg s vestavěným GPS
  • 43 × 160 × 252 mmStandardní držák

Jak funguje Advanced Exchange, Future Exchange a oprava? Přečtěte si průvodce →

Vyberte provedení

V každém kroku zvolte jednu možnost. Cena a dostupnost se upraví podle výběru.

P/N010-01757-06
StavNové

Váš výběr: P/N: 010-01757-06 · Stav: Nové

Expedice do 2 týdnů Před odesláním objednáváme u dodavatele
109.986,34 CZK s DPH
90.897,80 Kč bez DPH
  • Certifikované díly s plnou dokumentací
  • Doručení DHL do 50+ zemí
Máte dotaz k tomuto produktu? Zeptejte se nás v chatu
Popis Specifikace a parametry Výměna a oprava Ke stažení Časté dotazy Recenze (0)

Garmin GTX 45R odpovídač Mode S s ADS-B In pro vzdálenou montáž

Garmin GTX 45R je odpovídač Mode S pro vzdálenou montáž s ADS-B Out 1090ES a dvoupásmovým ADS-B In na 1090 MHz a 978 MHz UAT. Nemá displej ani klávesnici a ovládá se ze systému Garmin G3X nebo G3X Touch; Garmin jej dokumentuje pro necertifikovaná letadla. Sada 010-01757-06 je bez GPS, sady 010-01757-45 a -46 mají vestavěný přijímač GPS/SBAS.

  • Dvoupásmový ADS-B In přijímá 978 MHz UAT i 1090 MHz, včetně ADS-R a TIS-B z pozemních stanic.

  • ADS-B Out 1090ES s nominálním výkonem vysílače 250 W na jednotce.

  • Connext přes Bluetooth předává provoz ADS-B kompatibilním přenosným zařízením; Bluetooth Low Energy vyžaduje software ADS-B v3.00 nebo novější.

  • Napájení 9–33 V DC. Odběr při 14 V: typicky 0,72 A, maximálně 1,30 A; při 28 V: 0,36 A a 0,65 A.

  • 1,36 kg s držákem, zadní deskou a konektory, 1,45 kg u verze s vestavěným GPS. Externí chlazení není potřeba.

  • Instalační příručka TSO od Garminu uvádí pro GTX 45R TSO-C112e (třída 1), TSO-C154c, TSO-C166b, TSO-C157 a TSO-C195.

Jednotka pro vzdálenou montáž ovládaná z G3X

GTX 45R nemá displej ani klávesnici. Instalační příručka G3X od Garminu uvádí, že odpovídače GTX 35R/45R se ovládají jen z displejů GDU, nikoli z GTN. Standardní držák měří 43 mm na výšku, 160 mm na šířku a 252 mm na délku včetně držáku a krytů konektorů.

Rozhraní tvoří čtyři porty RS-232, jeden výstup a dva vstupy ARINC 429, dva porty HSDB, jeden výstup RS-422, potlačovací sběrnice, rozhraní modulu GAE a USB.

ADS-B In, FIS-B a displeje

GTX 45R přijímá vysílání ADS-B, ADS-R a TIS-B na 978 MHz a 1090 MHz a předává data o provozu kompatibilním displejům: G3X (RS-232 Connext), GTN 6XX/7XX, GPS 175, GNC 355 a GI 275 (HSDB) a řadě GNS 400W/500W. ADS-B In funguje bez ohledu na stav odpovídače.

FIS-B pochází z pozemních stanic UAT ve Spojených státech a vyžaduje přímou viditelnost stanice; na některých místech data u země nejsou dostupná. Příručka TSO od Garminu uvádí mezi produkty, které displej může zobrazit, NOTAM, METAR, TAF, NEXRAD, blesky, námrazu a turbulenci.

ADS-B Out, GPS a výška

ADS-B Out je k dispozici, když je jednotka instalována se schváleným zdrojem polohy GPS; za shodu s 14 CFR 91.227 odpovídá instalující. Verze bez GPS přebírají polohu z externího zdroje, verze s GPS mají 15kanálový přijímač GPS/SBAS s aktualizací 5 Hz a potřebují anténu GPS s konektorem TNC, například GA 35S, GA 35, GA 36, GA 37 nebo A33W.

Tlaková výška obvykle pochází ze systému G3X. Volitelný modul GAE 011-03080-00 se připojuje na zadní desku, napojuje se na statický systém a je uveden pod TSO-C88b; vyžaduje hlavní software v2.65 nebo novější.

Verze a obsah sad

010-01757-06 je standardní sada bez GPS s jednotkou 011-04287-01, která vyžaduje hlavní software v2.50 a software ADS-B v3.00 nebo novější. 010-01757-45 je sada pouze s jednotkou a 010-01757-46 standardní sada verze s GPS, jednotka 011-04287-41. Standardní sady obsahují navíc montážní rám, sestavu zadní desky, sadu konektorů 011-02977-01 a sadu produktových informací K00-00598-08.

Garmin uvádí jako nedodané: vodiče, stíněné vodiče, montážní materiál, jistič, koaxiální kabel a konektory BNC a TNC pro antény. Samotná jednotka váží 1,00 kg, s GPS 1,04 kg.

Schválení a postup instalace

Garmin vydává instalační příručku 190-01499-10 pro necertifikovaná letadla. Samostatná instalační příručka TSO 190-01499-04 uvádí, že článek TSO potřebuje pro instalaci do letadla vlastní schválení.

Seznam TSO v této příručce je seznam FAA, nikoli schválení EASA. Garmin doporučuje instalaci autorizovaným instalátorem Garmin.
