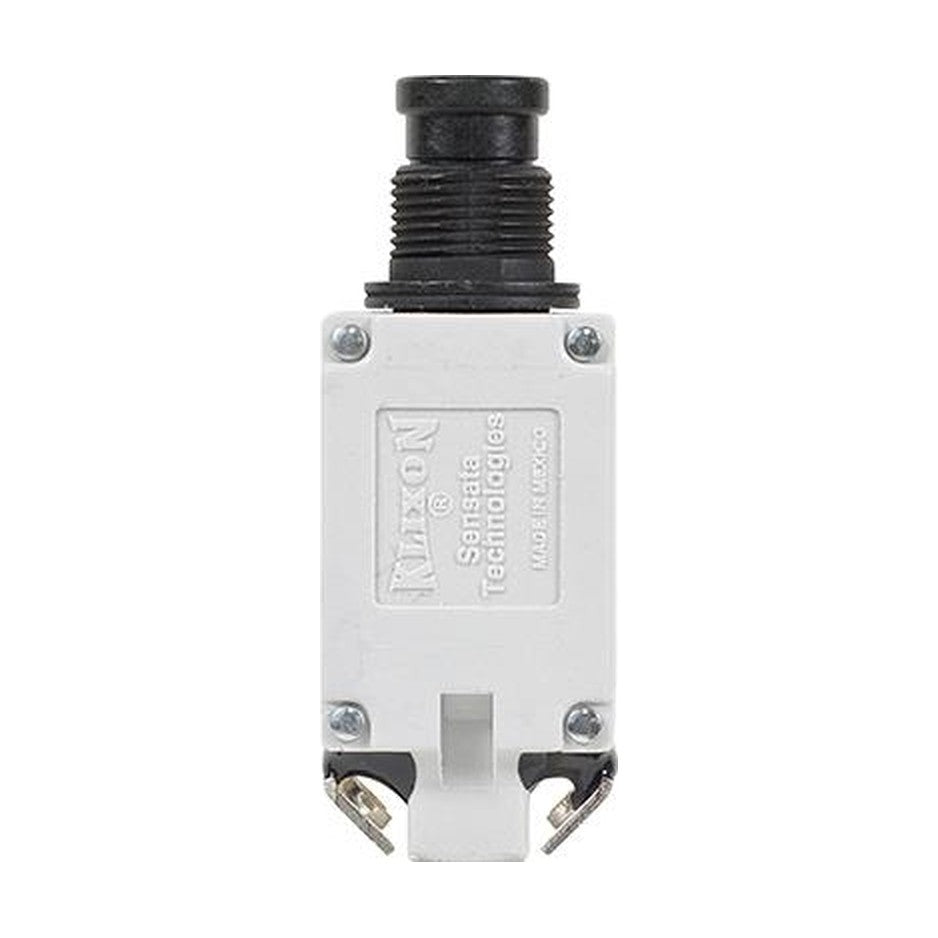

Klixon MS26574-.5

Klixon MS26574-.5

5.0 12 recenzí

Sensata Klixon 7274-2 (MS26574): jednofázový tepelný letecký jistič s volnou spouští, MIL-C-5809, hmotnost nejvýše 28 g, v hodnotách 0,5 až 20 A.

Zobrazit úplné detaily →
jmenovité proudy
0,5–20 A
na jistič
max. 28 g
kvalifikace, volná spoušť
MIL-C-5809
mezní proud při 25 °C
115–150 %
Všechny parametry →
SKU
7274-2-.5
Cert
CoC

Vyberte provedení

Proud
Expedice do 3 týdnů Před odesláním objednáváme u dodavatele
4.528,74 CZK s DPH
3.742,76 Kč bez DPH
  • Certifikované díly s plnou dokumentací
  • Doručení DHL do 50+ zemí
  • Odborná produktová podpora
Máte dotaz k tomuto produktu? Zeptejte se nás v chatu
Popis Specifikace a parametry Časté dotazy Doprava a vrácení Recenze (12)

Sensata Klixon 7274-2 letecký jistič

Sensata Klixon 7274-2 (MS26574) je řada jednofázových tepelných jističů bez teplotní kompenzace, určených k jištění kabeláže a komponentů letadla. Jmenovité proudy sahají od 0,5 do 20 A a proud tvoří poslední část P/N, například 7274-2-5 pro 5 A. Jističe mají volnou spoušť, jsou kvalifikované podle MIL-C-5809 a váží nejvýše 28 g.

  • Jmenovité proudy od 0,5 do 20 A; proud tvoří poslední část P/N, například 7274-2-5 pro 5 A.

  • Volná spoušť, kvalifikace podle MIL-C-5809, jednofázové provedení bez teplotní kompenzace.

  • Mezní vypínací proud je při 25 °C 115–150 % jmenovité hodnoty.

  • Vypínací schopnost při 28 V DC je neomezená do 5 A a 2000 A pro 7,5 až 15 A.

  • Hmotnost jednoho jističe je nejvýše 28 g.

  • Mezní vypínací proud se mění na 135–180 % při −55 °C a 90–130 % při 71 °C.

Jmenovité proudy a P/N

Sensata vyrábí řadu 7274 pro jmenovité proudy od ½ do 20 A a jako nejběžnější rozsah uvádí 1 až 20 A. V nabídce jsou 0,5, 1, 1,5, 2, 2,5, 3, 4, 5, 7,5, 10, 15 a 20 A. Proud tvoří poslední část P/N: 7274-2-5 je jistič na 5 A, 7274-2-10 jistič na 10 A.

Typ 7274-2 je verze řady podle MS 26574. Jiné verze mají jiná čísla za pomlčkou a jiné normy MS, například 7274-4 (MS 26574 A) a 7274-11 (MS 22073).

Vypínací proud, čas a úbytek napětí

Při 25 °C je vypínací čas 2 až 20 s při 200 % jmenovitého proudu, 0,16 až 1,2 s při 500 % a 0,046 až 0,8 s při 1000 %. Mezní vypínací proud je 115 až 150 % jmenovité hodnoty při 25 °C, 135 až 180 % při −55 °C a 90 až 130 % při 71 °C.

Největší úbytek napětí při jmenovitém proudu Sensata uvádí 2,00 V pro 0,5 A, 1,10 V pro 1 A, 0,35 V pro 5 A, 0,28 V pro 10 A a 0,25 V pro 15 a 20 A.

Vypínací schopnost, životnost a vibrace

Při 28 V DC je vypínací schopnost neomezená od 0,5 do 5 A a 2000 A pro 7,5 až 15 A. Při 120 V AC 400 Hz je neomezená od 0,5 do 1,5 A, 800 A pro 2 až 5 A a 500 A pro 7,5 až 20 A.

Životnost Sensata uvádí 2500 cyklů při indukční a 5000 cyklů při odporové zátěži při 120 V AC 400 Hz, totéž při 30 V DC, a 10 000 mechanických cyklů bez zátěže. Odolnost vůči vibracím je nejméně 10 g v pásmu 50 až 500 Hz, vůči rázům 35 g a vůči zrychlení 10 g.

Volitelné doplňky a komerční typ 7277

Sensata uvádí pro řadu 7274 tyto doplňky: dlouhé tlačítko, ochranný návlek proti prachu, pomocný spínač a vodotěsné těsnění do panelu. Návlek 14500-1 pasuje na pouzdro 15/32 a 14500-5 na pouzdro 7/16.

Komerční verzí je řada Klixon 7277. Sensata uvádí, že 7277 a 7274-2 jsou fyzicky i elektricky shodné, jen 7277 má širší kalibrační meze.

Zástavba v certifikovaném letadle

Certifikované letadlo potřebuje zástavbu jističe podle schválených podkladů a osvědčení o uvolnění do provozu (CRS).

Správná verze závisí na jmenovitém proudu.
