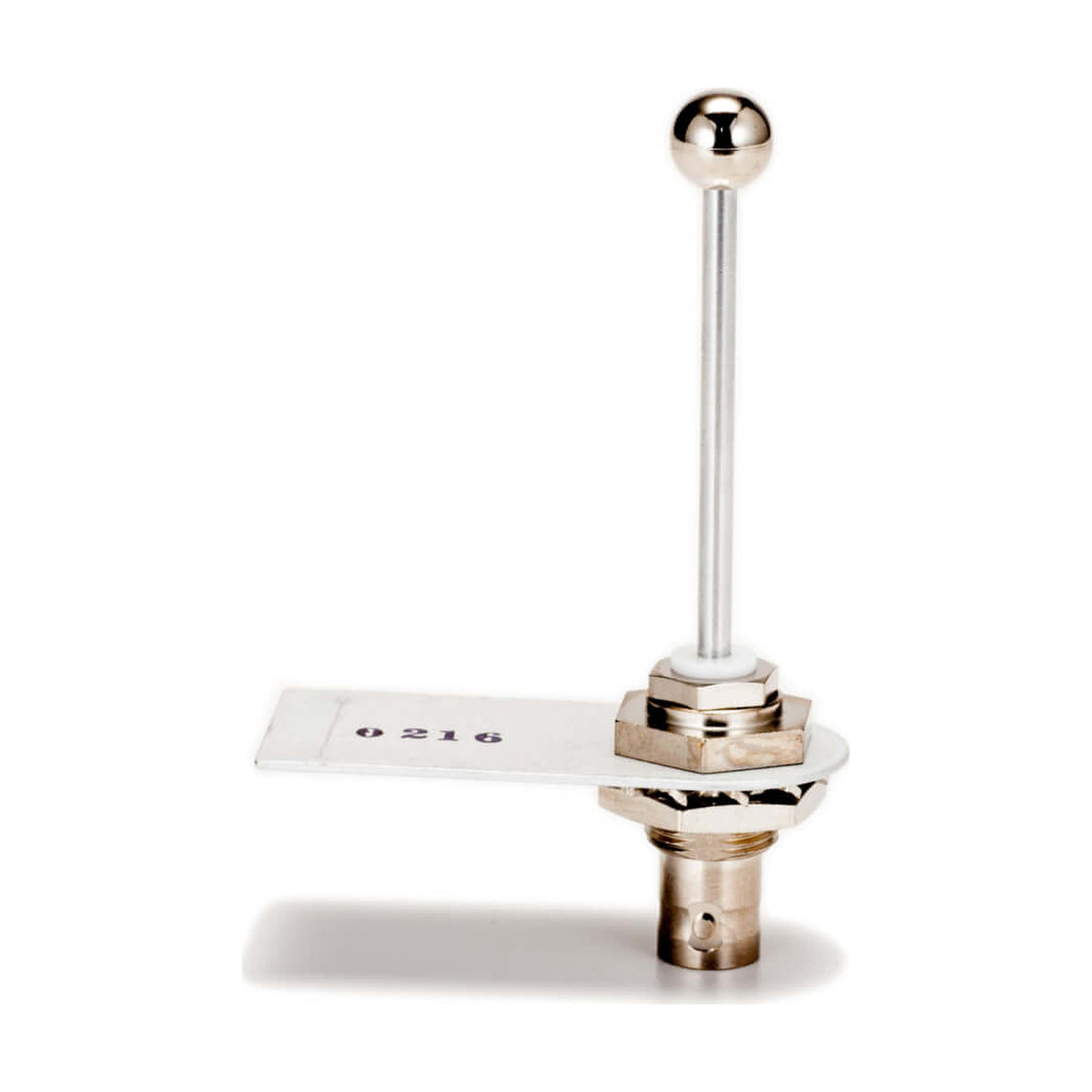

RAMI AV-22 Transponderantenne
Die RAMI AV-22 ist eine 76 mm hohe Transponder-Stabantenne für 1030–1090 MHz mit TSO-C74c, die über ihre eigene BNC-Buchse in einer einzigen 12,7-mm-Bohrung an der Rumpfunterseite befestigt wird. RAMI führt sie als direkten Ersatz für die CI 101.
Vollständige Details anzeigen →- SKU
- AV-22
- Zert
- FAA
- Zustand
- Neu
- Zertifizierte Teile mit vollständiger Dokumentation
- DHL-Versand in über 50 Länder
- Fachkundiger Produktsupport
Die RAMI AV-22 ist eine Transponder-Stabantenne für 1030–1090 MHz. Sie ist 76 mm (3,00 Zoll) hoch, wiegt 28 g und wird direkt über ihre eigene BNC-Buchse befestigt, wodurch eine kleine Montagebohrung genügt. RAMI führt sie als direkten Ersatz für die CI 101.
Sie ist vertikal polarisiert, hat eine Rundstrahlcharakteristik, 50 Ω Nennimpedanz, ein VSWR von höchstens 1,3:1 und eine HF-Belastbarkeit von 1 kW Impulsspitze bei 1 % Tastverhältnis. Sie ist für 350 mph (304 kt) und 50 000 ft ausgelegt; der Luftwiderstand beträgt 0,41 lb (1,8 N) bei 250 mph. Die FAA hat die AV-22 nach TSO-C74c autorisiert.
RAMI sieht einen Einbauort an der Rumpfunterseite vor, mindestens 46 cm (18 Zoll) von anderen metallischen Vorsprüngen entfernt und auf einer möglichst ebenen Fläche. Die Montagebohrung ist rund mit 12,7 mm (0,500 Zoll) oder 0,515 Zoll mit einer Abflachung auf 0,476 Zoll. Die Antenne wird mit ihrer Feuchtigkeitsdichtung von außen eingesetzt und von innen mit Typenschild, Sicherungsscheibe und Sechskantmutter auf dem BNC-Anschluss befestigt. Das Koaxialkabel mit BNC-Stecker gehört nicht zum Lieferumfang. Der Einbau in ein zugelassenes Luftfahrzeug erfordert eine genehmigte Änderung und eine Freigabebescheinigung (CRS). Die Eignung hängt vom Luftfahrzeugtyp und dem Modell des Transponders ab.
