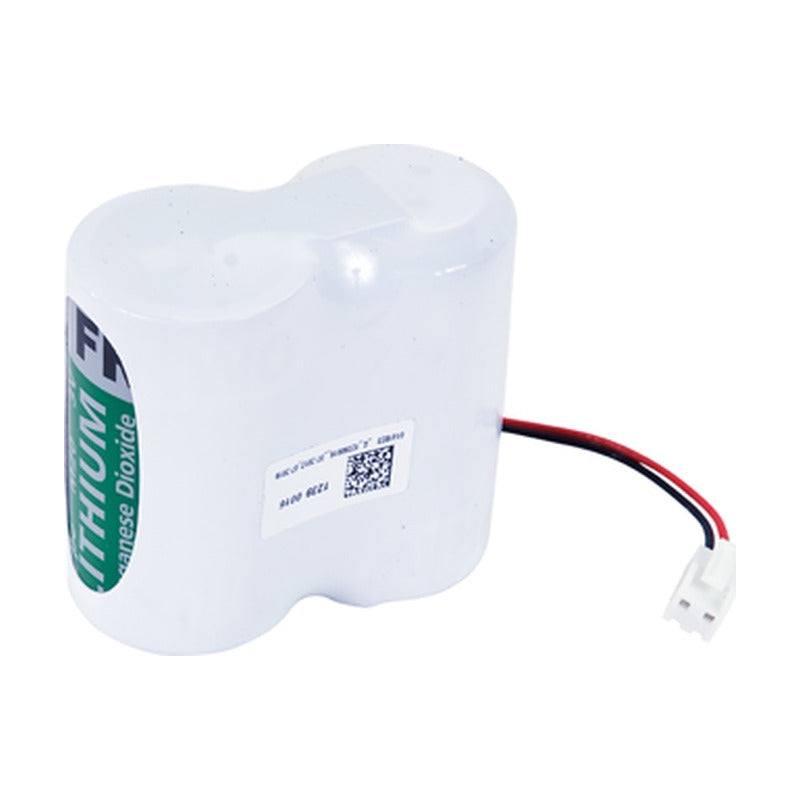

Kannad BAT200 Battery

Kannad BAT200 Batteriesatz für INTEGRA und 406 AF Compact

5.0 6 Bewertungen

Ersatz-Batteriesatz für die ELT Kannad INTEGRA und 406 AF Compact: Batterie 0141823 mit zwei LiMnO2-Zellen der Größe D, 7 Jahre ab Zellherstellung, mit Dichtungen, Etiketten und Schrauben.

Vollständige Details anzeigen →
Zellen SAFT M20 LiMnO2
2 × Größe D
ab Herstellung der Zellen
7 Jahre
INTEGRA: Grenze Sendungen / Tests
72 / 350
Batteriegewicht, UN 38.3
245 g
Alle Spezifikationen →
SKU
S1840510-01
Zert
EASA
Zustand
Neu
VorrätigVersand innerhalb von 1 Werktag
9.984,92 CZK inkl. MwSt.
8.252,00 Kč zzgl. MwSt.
  • Zertifizierte Teile mit vollständiger Dokumentation
  • DHL-Versand in über 50 Länder
  • Fachkundiger Produktsupport
Frage zu diesem Produkt? Chatten Sie mit uns
Beschreibung Technische Daten Downloads Häufige Fragen Versand & Rückgabe Bewertungen (6)

Kannad BAT200, Batteriesatz für ELT INTEGRA und 406 AF Compact

Kannad BAT200, Satz P/N S1840510-01, ist der Ersatz-Batteriesatz für die ELT-Familie Kannad INTEGRA und den Kannad 406 AF Compact. Er enthält die Batterie 0141823 mit zwei in Reihe geschalteten Lithium-Mangandioxid-Zellen der Größe D sowie Dichtungen, Etiketten und Befestigungsteile für den Batteriewechsel. Das Verfallsdatum liegt 7 Jahre nach dem Herstellungsdatum der Zellen.

  • Die Batterie 0141823 besteht aus zwei in Reihe geschalteten Lithium-Mangandioxid-Zellen SAFT M20 der Größe D mit insgesamt 7 g Lithium.

  • Das Verfallsdatum liegt 7 Jahre nach dem Herstellungsdatum der Zellen und steht auf dem Batterieetikett.

  • Er ist für die ELT INTEGRA AP, AF, AP-H und AF-H in den Ausführungen ER, ER-N und Standard sowie für den Kannad 406 AF Compact vorgesehen.

  • Zur Batterie gehören Schaumumhüllung, Trockenmittelkapsel, O-Ring, Siegeletikett, Prüfetikett, Schrauben und Muttern.

  • Im INTEGRA-Handbuch verlangt Kannad eine neue Batterie nach mehr als 72 aufgezeichneten 406-MHz-Aussendungen oder 350 Selbsttests.

  • Die Handbücher erlauben nur den Einbau der Original-Batterie 0141823 aus diesem Satz.

Passende ELT-Modelle

Kannad nennt den Satz BAT200, S1840510-01, im Komponenten-Wartungshandbuch der INTEGRA-Familie (Teilenummern S1850501, S1851501, S1852501 und S1854501 mit den Endungen -01, -02 und -03) und im Handbuch des 406 AF Compact (S1840501-01 und S1840501-04). Das Sicherheitsdatenblatt von Kannad ordnet BAT200 denselben ELT zu.

Andere Kannad-ELT verwenden andere Packs: BAT300 für die Versionen 406 AP, AF, AF-H und AS, BAT350 für den 406 AF-H (HT) und BAT500 für den 406 ATP.

Satzinhalt

Die Teileliste zeigt den Satz BAT200 mit der Batterie 0141823, einer Schaumumhüllung für die Batterie, einer Trockenmittelkapsel, einem O-Ring, einem Siegeletikett und einem Prüfetikett. Das Handbuch des 406 AF Compact ergänzt in der Tabelle zum Satzinhalt vier Schrauben M3 × 16 und vier Muttern M3 sowie ein zweites Prüfetikett und zwei Schrauben M3 × 20, die der Compact nicht verwendet.

Das INTEGRA-Handbuch vermerkt, dass die Teile des Jahresprüfsatzes auch im Batteriesatz enthalten sind; ein zusätzlicher Jahresprüfsatz ist daher nicht nötig.

Austauschgrenzen und Zähler

Das INTEGRA-Handbuch verlangt eine neue Batterie zum Verfallsdatum, bei zu niedriger Spannung, über 72 aufgezeichneten 406-MHz-Aussendungen, über 350 aufgezeichneten Selbsttests und bei Zweifeln an der Betriebsdauer. Ein Selbsttest-Ergebnis von 3 + 1 Blinksignalen zeigt zu niedrige Batteriespannung an.

Nach einem Batteriewechsel werden die Zähler mit dem Programmiergerät PR600 auf 1 Selbsttest und 0 Aussendungen bei 406 MHz zurückgesetzt, und das vollständige Prüf- und Fehlereingrenzungsverfahren wird durchgeführt. Das Kontrollblatt in der Kannad-Software ManageYourBeacon hält das neue Verfallsdatum der Batterie fest.

Einbau der Batterie

Die Frontplatte wird nach dem Lösen von vier Schrauben und Muttern abgenommen und der Batteriestecker getrennt. Das Handbuch warnt davor, die Batterie je an den Kabeln herauszuziehen. Die neue Batterie erhält ihre Schaumumhüllung, die neue Trockenmittelkapsel und der O-Ring werden eingesetzt, und die Platte wird mit den vier Schrauben und Muttern bei 0,9 N·m geschlossen.

Ein Dichtheitstest schließt die Arbeit ab. Batterietyp und Verfallsdatum werden auf das neue Prüfetikett an der Rückseite des ELT geschrieben.

Versand und Entsorgung

Die Batterie ist eine primäre Lithium-Metall-Batterie und darf nicht geladen werden. Die Zusammenfassung des UN-38.3-Tests im Sicherheitsdatenblatt von Kannad nennt ein Gewicht von 245 g und die Einstufung UN3090, Lithium-Metall-Batterien.

Das Kannad-Handbuch verlangt ein besonderes Recyclingverfahren für Lithiumbatterien und verweist auf die örtlichen Vorschriften. Die alte Batterie gehört nicht in den Hausmüll.
