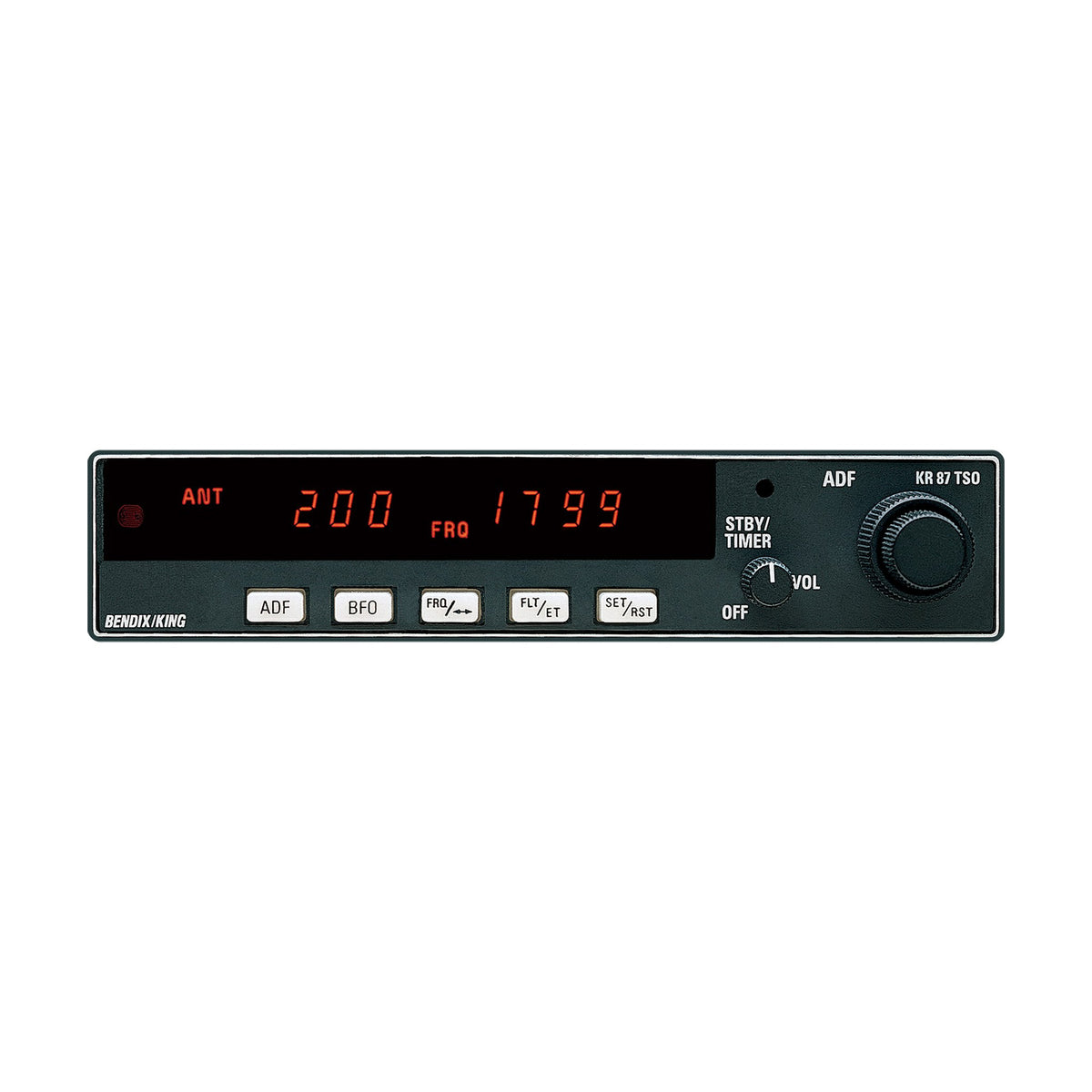

KR-87

Abbildungen können vom tatsächlichen Produkt abweichen. Stecker und Zubehör sind, sofern nicht anders angegeben, separat erhältlich.

BendixKing

BendixKing KR 87 ADF Receiver

Keine Bewertungen

Der BendixKing KR 87 ist ein ADF-Empfänger für das Instrumentenbrett (TSO-C41c Klasse A) für 200–1799 kHz mit aktiver und Standby-Frequenz, den Modi ADF/ANT/BFO und zwei Zeitgebern. Er steuert einen Anzeiger KI 227 oder KI 228 und arbeitet mit einer Antenne KA 44 oder KA 44B.

Vollständige Details anzeigen →
  • 200–1799 kHz1-kHz-Schritte
  • TSO-C41cKlasse A
  • 12 Wohne Zwangsbelüftung
  • ±3°Peilgenauigkeit
  • −20 bis +55 °Cbis 50 000 ft

Die Teilenummern unterscheiden sich im Lieferumfang: nur Gerät oder mit Einbausatz.

Zustand Zertifikat Preis inkl. MwSt. Verfügbarkeit Aktion
Gebrauchsfähig / überholt DUAL 37.844,56 Kč inkl. MwSt. Lieferbar · 1 Woche

Preise inkl. MwSt. Versandkosten werden an der Kasse berechnet.

Wie funktionieren Advanced Exchange, Future Exchange und Reparatur? Zum Ratgeber →

Ausführung wählen

Wählen Sie in jedem Schritt eine Option. Preis und Verfügbarkeit passen sich Ihrer Auswahl an.

P/N
Zustand

Ihre Auswahl: P/N: 066-01072-0004 · Zustand: Neu

LieferbarVersand in der Regel innerhalb von 3 Wochen
233.900,61 CZK inkl. MwSt.
193.306,29 Kč zzgl. MwSt.
  • Zertifizierte Teile mit vollständiger Dokumentation
  • DHL-Versand in über 50 Länder
Frage zu diesem Produkt? Chatten Sie mit uns
Beschreibung Technische Daten Tausch & Reparatur Häufige Fragen Bewertungen (0)

BendixKing KR 87 ADF-Empfänger

Der BendixKing KR 87 ist ein digitaler ADF-Empfänger für das Instrumentenbrett nach TSO-C41c Klasse A für 200 bis 1799 kHz. Er steuert einen Anzeiger KI 227 oder KI 228 und arbeitet mit einer Antenne KA 44 oder KA 44B. Aktive und Standby-Frequenz, Flugzeit und Stoppzeit teilen sich ein Gasentladungsdisplay. Angeboten als Neugerät, überholt oder als Reparatur.

  • Peilung und Kennungs-Audio für Stationen von 200 bis 1799 kHz, abgestimmt in 1-kHz-Schritten.

  • Gasentladungsdisplay: links aktive Frequenz, rechts Standby-Frequenz, Flugzeit oder Stoppzeit.

  • Die Stoppuhr zählt ab Null aufwärts oder von einem Vorgabewert bis 59:59 abwärts; die Flugzeit läuft getrennt.

  • 12 W bei jeder Eingangsspannung, daher keine Zwangsbelüftung; Versorgung mit 14 oder 28 V DC je nach Ausführung.

  • Steuert einen Anzeiger KI 227 oder KI 228; das Handbuch nennt außerdem die RMI KI 229 und KNI 582 sowie die Antennen KA 44 und KA 44B.

  • TSO-C41c Klasse A, ausgelegt für −20 bis +55 °C und bis 50 000 ft.

Bedienung und Bedienelemente

Bedienung und Bedienelemente

Das Gerät wird mit dem Lautstärkeknopf eingeschaltet. Die Taste ADF schaltet zwischen dem ANT-Modus, der klareres Audio zur Kennungsprüfung liefert und die Nadel auf 90° parkt, und dem ADF-Modus um, der die Anzeigernadel zur Station führt. BFO fügt bei vorhandenem Träger einen 1000-Hz-Ton hinzu und macht so die Kennung von Stationen mit unterbrochenem Träger hörbar.

Die Taste FRQ tauscht aktive und Standby-Frequenz. Das Audio bleibt stumm, solange der Empfänger nicht auf eine gültige Station aufgeschaltet ist; die letzten Frequenzen bleiben auch nach dem Ausschalten gespeichert.

Anzeiger und Antenne

Der KI 227 ist ein ADF-Anzeiger mit einer Nadel und der Standardanzeiger für den KR 87. Der KI 228 hat zwei Nadeln und nimmt die Peilung von zwei KR 87 auf. Beide gibt es mit von Hand drehbarer Rose (-00) oder mit gekoppelter Rose (-01), die vom Schrittmotorausgang eines Kompasssystems KCS 55 oder KCS 55A angesteuert wird.

Als Antenne dient die KA 44 oder KA 44B, die Rahmen- und Sense-Antenne vereint und über ein Triax-Kabel unkritischer Länge angeschlossen wird. Laut Handbuch ist die KA 44 nicht mehr lieferbar; die KA 44B gibt es mit Montageplatte (-00), mit Massering (-01) oder ohne Platte (-02). Der KR 87 versorgt die Antenne mit 9 V DC.

Ausführungen und Teilenummern

Das Handbuch führt den KR 87 als 066-1072-00 bis -07, -14, -15 und -17 auf. Hier angeboten werden die Ausführungen 066-1072-00, -04, -05 und -14 sowie die Neugeräte 066-01072-0004, -0005 und -0014.

Die -00 hat eine Versorgung mit 14/28 V und einen Einfachanzeiger. Die -04 ergänzt einen Super-Flag-Ausgang. Die -05 ist nur für 28 V, für einen Doppelanzeiger, mit Super Flag. Die -14 ist eine 14/28-V-Ausführung für einen Anzeiger mit Super Flag und hinterleuchteter Beschriftung. Angeboten werden Neu-, überholte und Reparaturgeräte; das Angebot bestätigt, welche Ausführung zutrifft.

Einbau und Zulassung

Der KR 87 ist 1,3 in hoch und wird in einem Rack im Instrumentenbrett montiert, mindestens 12 in vom Magnetkompass entfernt. Die Antenne gehört auf die Rumpfmittellinie, mindestens 4 ft von DME- und Transponderantennen entfernt. Der Einbausatz 050-01756-xxxx mit 12 bis 48 ft Antennenkabel wird im Handbuch als eigene Position geführt. Zu den Prüfungen nach dem Einbau gehört der Abgleich des Quadrantenfehlers.

Laut Handbuch braucht das Gerät eine eigene Einbaugenehmigung im Luftfahrzeug. In der EU ist das eine genehmigte Änderung mit anschließender Freigabebescheinigung (CRS). Das Handbuch beschreibt Wartung nach Zustand ohne periodische Wartung.
