Garmin 010-12150-00

Garmin 010-12150-00 Einbausatz für GDU 460/465

5.0 1 Bewertung

Garmin 010-12150-00 ist der Einbausatz für GDU-460- und GDU-465-Displays in G3X-Systemen: Steckersatz, Nut-Plate-Satz und vier Panelschrauben. Nicht im Lieferumfang des Displays.

Vollständige Details anzeigen →
Je GDU-46X-Display
1 Satz
Buchsen Gr. 20, 336-00022-02
30 Kontakte
0,550 in, 211-00169-01
4 Schrauben
Sechskantwerkzeug, nicht enthalten
3/32 in
Alle Spezifikationen →
SKU
010-12150-00
Zert
CoC
Zustand
Neu
VorrätigVersand innerhalb von 1 Werktag
3.476,69 CZK inkl. MwSt.
2.873,30 Kč zzgl. MwSt.
  • Zertifizierte Teile mit vollständiger Dokumentation
  • DHL-Versand in über 50 Länder
  • Fachkundiger Produktsupport
Frage zu diesem Produkt? Chatten Sie mit uns
Beschreibung Technische Daten Häufige Fragen Versand & Rückgabe Bewertungen (1)

Garmin 010-12150-00 Einbausatz für GDU 46X

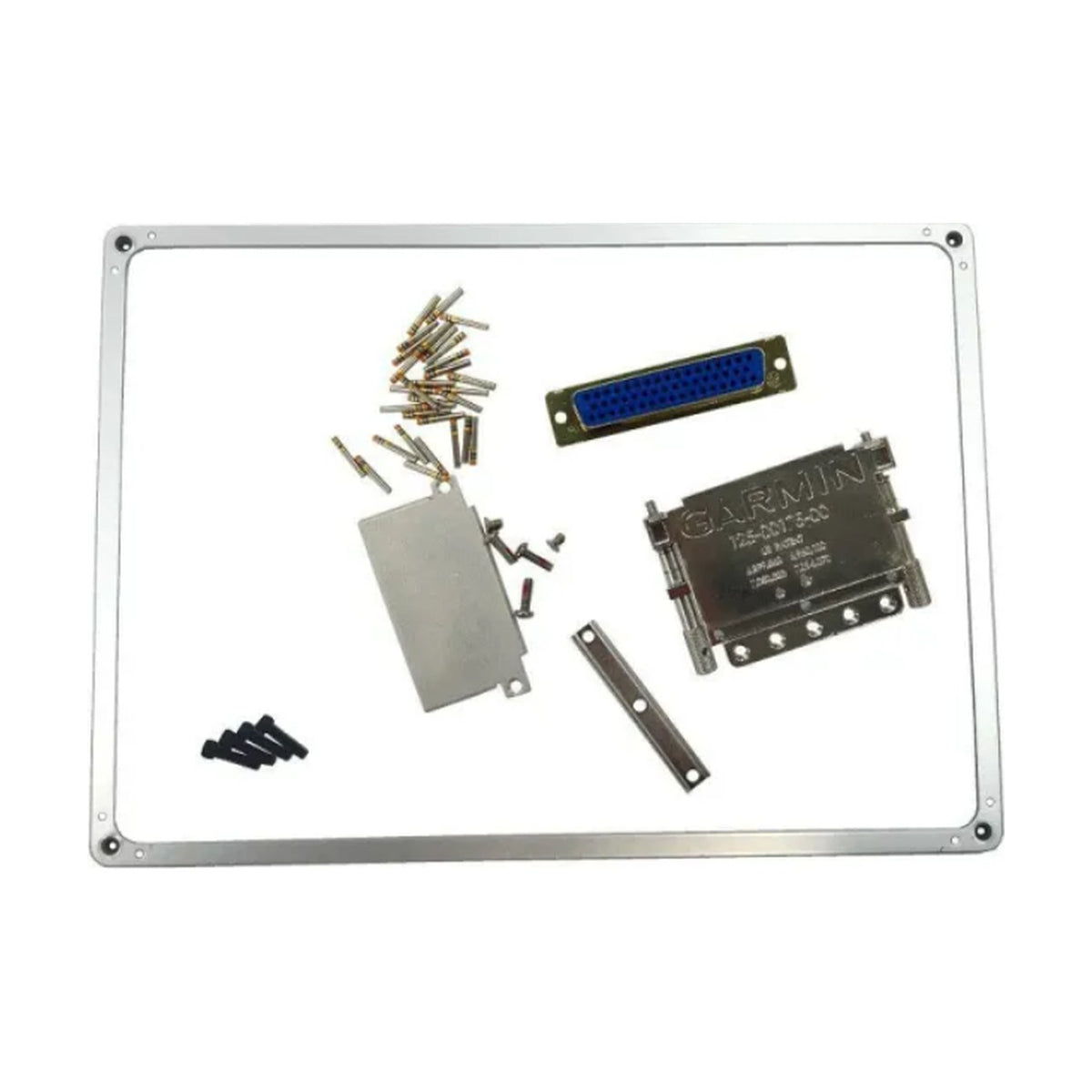

Garmin 010-12150-00 ist der Einbausatz für die GDU-46X-Displays, GDU 460 und GDU 465, in G3X- und G3X-Touch-Systemen. Garmin verlangt einen Satz je Display; er gehört nicht zum Lieferumfang des Displays. Er enthält den Steckersatz 011-01921-10, den Nut-Plate-Satz 115-01725-01 und vier Panelschrauben. Display, Kabelbaum und Sensoren sind separat.

  • Für jedes eingebaute GDU-46X-Display ist ein Satz erforderlich; er gehört nicht zum Lieferumfang des Displays.

  • Steckersatz 011-01921-10 mit Backshell mit Rändelschrauben, D-Sub-Buchsenstecker zum Crimpen und 30 Buchsenkontakten Größe 20.

  • Der Nut-Plate-Satz 115-01725-01 dient als Ausschnittschablone und als Gewindeplatte, wo das Panel nicht mit Gewinde versehen werden kann.

  • Vier schwarze Maschinenschrauben, 0,550 in, P/N 211-00169-01, für die Panelmontage; ein Sechskantwerkzeug 3/32 in ist nötig.

  • Laut Garmin gilt für das GDU 4XX keine TSO/ETSO. Die zugelassene G3X-Touch-Installation verwendet einen anderen Satz, 010-12150-05.

Lieferumfang des Satzes

Lieferumfang des Satzes

Das Installationshandbuch von Garmin nennt für den GDU-46X-Satz drei Teile: den Steckersatz GDU 46X 011-01921-10, den Nut-Plate-Satz 115-01725-01 und vier schwarze Maschinenschrauben, 0,550 in, P/N 211-00169-01, für die Panelmontage.

Der Steckersatz enthält die Backshell-Baugruppe mit Rändelschrauben 011-01855-04, einen D-Sub-Buchsenstecker zum Crimpen 330-00625-50 und 30 Buchsenkontakte der Größe 20, P/N 336-00022-02.

Panelmontage

Das GDU 46X wird bündig an die Instrumententafel gesetzt und mit vier Innensechskantschrauben befestigt. Ein Sechskantwerkzeug 3/32 in ist erforderlich; es ist nicht enthalten.

Die Nut Plate legt Garmin für Panels bei, in die sich kein 6-32-Gewinde schneiden lässt. Sie kann auch als Schablone für den Panelausschnitt dienen; die Ausschnittzeichnung nennt Garmin in Abbildung 6-9 des Handbuchs, .dxf-Versionen auf der Support-Seite.

Stecker und Verkabelung

Den Kabelbaum fertigt der Einbaubetrieb. Das Backshell schließt die Kabelschirme an seinem Gehäuse mit Garmins Shield-Block-System ab; die Montageschritte nennt Abschnitt 22 des Installationshandbuchs.

Garmin führt die im Steckersatz mitgelieferten Shield-Block-Teile getrennt von den Teilen auf, die der Einbaubetrieb stellt; diese Teile sind daher mit der Liste abzugleichen. Kabel enthält der Satz nicht.

Sätze für andere Displays und Zulassung

Garmin führt für andere Displays eigene Sätze: 010-12150-01 für das GDU 45X und 010-12150-02 für das GDU 470. Der GDU-470-Satz enthält zusätzlich eine Bohrschablone. Laut Garmin gilt für das GDU 4XX keine TSO/ETSO, und diese Displays sind nicht für den Einbau in ein Luftfahrzeug mit Musterzulassung geeignet.

Das Garmin-Handbuch zur G3X Touch Part 23 AML STC nennt für das GDU 460 einen anderen Satz, 010-12150-05. Eine US-AML-STC ist keine EASA-Zulassung. Ein zugelassenes Luftfahrzeug benötigt eine genehmigte Änderung und eine Freigabebescheinigung (CRS).
