Garmin 013-00276-00

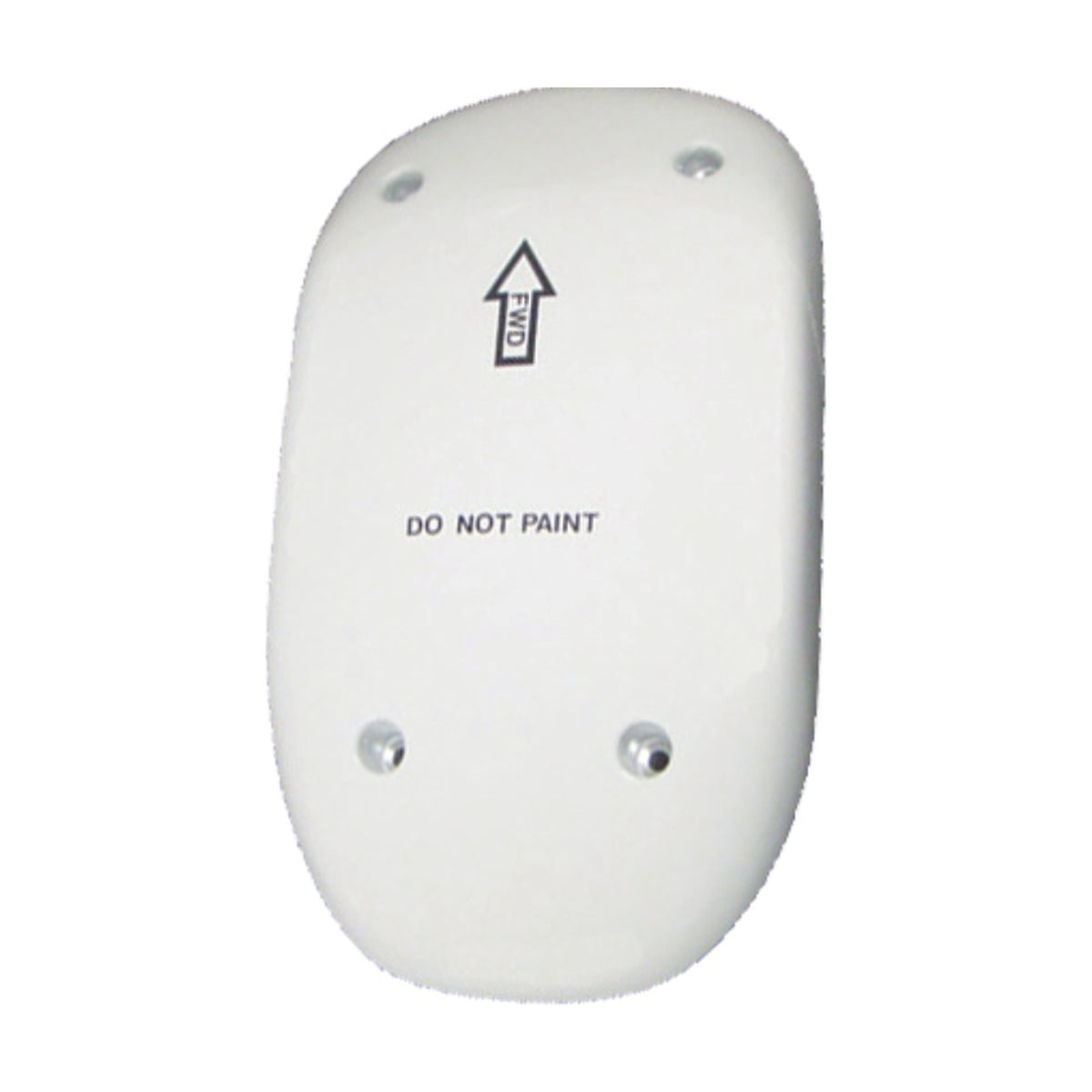

Garmin 013-00276-00 Flache Richt-TCAS-Antenne für GTS-Systeme

Keine Bewertungen

Die Garmin 013-00276-00 ist eine weiße TCAS-Richtantenne in Flachbauweise mit langen TNC-Anschlüssen (Sensor Systems S72-1735-24) für Garmin GTS 800/820/850 und GTS Processor. Der Einbau braucht eine Genehmigung außerhalb des GTS-AML-STC.

Vollständige Details anzeigen →
Vier Elemente
1030 / 1090 MHz
Buchse, 1,40 in lang
4 × TNC
279 × 159 × 35 mm
765 g
Bis 55 000 ft
−55 bis +85 °C
Alle Spezifikationen →
SKU
013-00276-00
Zert
FAA
Zustand
Neu
VorrätigVersand innerhalb von 1 Werktag
239.258,08 CZK inkl. MwSt.
197.733,95 Kč zzgl. MwSt.
  • Zertifizierte Teile mit vollständiger Dokumentation
  • DHL-Versand in über 50 Länder
  • Fachkundiger Produktsupport
Frage zu diesem Produkt? Chatten Sie mit uns
Beschreibung Technische Daten Häufige Fragen Versand & Rückgabe Bewertungen (0)

Garmin 013-00276-00 TCAS-Antenne in Flachbauweise

Die Garmin 013-00276-00 ist die weiße TCAS-Richtantenne in Flachbauweise mit langen TNC-Anschlüssen, die Sensor Systems als S72-1735-24 fertigt. Garmin führt sie für die Verkehrswarnsysteme GTS 800, GTS 820 und GTS 850 sowie für den GTS Processor (GTS 825, GTS 855, GTS 8000). Der Einbau in ein zugelassenes Luftfahrzeug erfordert eine Genehmigung außerhalb des Garmin-AML-STC für GTS.

  • Richtantenne aus vier Elementen für die Verkehrsfrequenzen 1030 MHz (±1 MHz) und 1090 MHz (±3 MHz).

  • Vier TNC-Buchsen mit 1,40 in Länge. Jeder Anschluss und sein Kabel tragen eine gleichfarbige Markierung.

  • Gewicht 765 g (27 oz); Maße 279 × 159 × 35 mm (11,00 × 6,25 × 1,36 in).

  • Betriebsbereich −55 bis +85 °C, bis 55 000 ft.

  • VSWR höchstens 1,5:1 bei 50 Ω Impedanz; Belastbarkeit 1000 W Spitze bei 1 % Tastverhältnis.

  • Sensor Systems nennt für die S72-1735-24 die FAA TSO C119. Das Garmin-AML-STC für GTS 8XX verlangt für den Einbau eine gesonderte Genehmigung.

Radom und Aufbau

Radom und Aufbau

Die Antenne ist eine Richtantenne aus vier Elementen für die Verkehrswarnsysteme der Reihe GTS 800, ausgelegt für schnelle Luftfahrzeuge. Sie sitzt in einem flachen, tropfenförmigen Radom mit verbessertem Blitzschutz; ein Polyfilm-Schutz an der Vorderkante schützt vor Erosion. Das Gehäuse besteht aus Aluminium 6061 und duroplastischem Kunststoff mit Skydrol-beständigem Lack.

Sensor Systems bietet optionale Radiusadapter für Rumpfradien von 40, 70 oder 110 in an.

Garmin-Verkehrssysteme, die sie führen

Die Einbauhandbücher von Garmin führen die TCAS-Richtantenne in Flachbauweise 013-00276-XX auf, alternativ die danach gefertigten Sensor-Systems-Antennen S72-1735-24 und S72-1735-26, für die Geräte GTS 8X0 (GTS 800, 820, 850) und für den GTS Processor (GTS 825, 855, 8000). Die 013-00276-00 ist die weiße Ausführung mit langen TNC-Anschlüssen, Sensor Systems S72-1735-24.

In der Garmin-STC-Zeichnung des GTS Processor für die Beechjet 400/400A ersetzt die 013-00276-00 eine vorhandene obere Verkehrsantenne.

Massefläche und Kabelkennzeichnung

Die größere Grundplatte macht die Antenne toleranter gegenüber einer verkleinerten Massefläche. Garmin empfiehlt dennoch nachdrücklich für jede Verkehrsantenne eine Massefläche von mindestens 18 × 18 in.

Das Garmin-Handbuch verlangt den Einbau nach den Herstellerangaben und den Anschluss der vier Antennenkabel so, dass Anschluss und Kabel jeweils eine gleichfarbige Markierung tragen.

Einbaugenehmigung

Das Garmin-AML-STC für GTS 8XX nach Part 23 führt die Sensor-Systems-Antenne S72-1735-24, Garmin-P/N 013-00276-00, unter den bestehenden Antenneninstallationen als kompatibel mit den Systemen GTS 800 und 8X5, verlangt aber den Einbau nach einer anderen Genehmigung als diesem STC. Ein US-AML-STC ist keine EASA-Genehmigung.

In einem zugelassenen Luftfahrzeug braucht die Antenne daher eine für das Muster genehmigte Änderung und eine Freigabebescheinigung (CRS).
