Startseite » Antennen » Garmin 013-00378-00 Radarhöhenmesser-Antennensatz für GRA 55/5500
Garmin Antennensatz für GRA 55 und GRA 5500, P/N 013-00378-00

Garmin 013-00378-00 Radarhöhenmesser-Antennensatz für GRA 55/5500

Keine Bewertungen

Garmin 013-00378-00 ist der Antennensatz für die Radarhöhenmesser GRA 55/GRA 5500 mit bündig montierter Antenne Sensor Systems S67-2002 (4200–4400 MHz, TNC), leitfähiger Dichtung und Schrauben. Je Einbau sind zwei Sätze nötig.

Vollständige Details anzeigen →
Frequenzbereich
4200–4400 MHz
Gewinn, lineare Polarisation
9,5 dBi
Impedanz 50 Ω
TNC-Buchse
3 oz je Antenne
85 g
Alle Spezifikationen →
SKU
013-00378-00
Zert
FAA
Zustand
Neu
Versand in 2 Wochen Wird vor dem Versand beim Lieferanten bestellt
45.413,48 CZK inkl. MwSt.
37.531,80 Kč zzgl. MwSt.
  • Zertifizierte Teile mit vollständiger Dokumentation
  • DHL-Versand in über 50 Länder
  • Fachkundiger Produktsupport
Frage zu diesem Produkt? Chatten Sie mit uns
Beschreibung Technische Daten Häufige Fragen Versand & Rückgabe Bewertungen (0)

Garmin 013-00378-00 Radarhöhenmesser-Antennensatz

Garmin 013-00378-00 ist der Antennensatz für die Radarhöhenmesser GRA 55 und GRA 5500. Er enthält eine bündig montierte Antenne Sensor Systems S67-2002 mit leitfähiger Dichtung und Befestigungsschrauben. Jeder Radarhöhenmesser-Einbau verwendet zwei Antennen, daher sind zwei Sätze nötig. Garmin führt die S67-2002 für beide Geräte als zugelassene Antenne.

  • Deckt 4200–4400 MHz ab, mit 9,5 dBi Gewinn, linearer Polarisation und 50 Ω Impedanz. Der Anschluss ist eine TNC-Buchse.

  • VSWR höchstens 1,5:1 bei 4275–4325 MHz und 2,0:1 im gesamten Band 4200–4400 MHz. Belastbar mit 5 W Mittelwert und 500 W Spitze.

  • Bündig montierte Antenne mit 92,7 × 88,9 mm (3,65 × 3,50 Zoll) Grundfläche und 3,8 mm (0,15 Zoll) Höhe.

  • Gewicht 85 g (3 oz) je Antenne. Das Gehäuse besteht aus Aluminium 6061-T6 mit Teflon und Glas, mit Skydrol-beständiger Emaille-Lackierung.

  • Ausgelegt für −55 bis +85 °C und −1000 bis 45.000 ft laut Datenblatt von Sensor Systems.

  • Sensor Systems nennt für die S67-2002 die FAA TSO-C87.

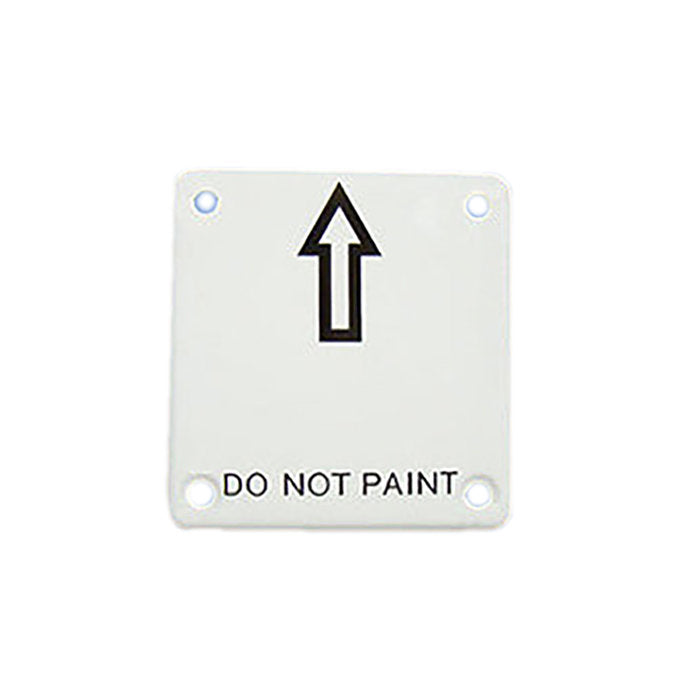

Antenne, Dichtung und Schrauben

Antenne, Dichtung und Schrauben

Der Satz enthält eine Antenne S67-2002, die leitfähige Dichtung S67-200222 (0,020 Zoll dick) und je Antenne vier Senkschrauben MS24693-C272, wie in der Garmin-Einbauzeichnung 010-00769-64 dargestellt.

S67-2002 ist die Teilenummer von Sensor Systems; Garmin vertreibt dieselbe Antenne unter 013-00378-00. Garmin empfiehlt den Bezug direkt bei Sensor Systems und bietet die Garmin-P/N für Kunden ohne Geschäftsbeziehung zum Hersteller an.

Zwei Antennen je Einbau

Ein GRA-55- oder GRA-5500-Einbau verwendet eine Sende- und eine Empfangsantenne. Jede Antenne kann als TX oder RX dienen, und je Einbau sind zwei Sätze nötig.

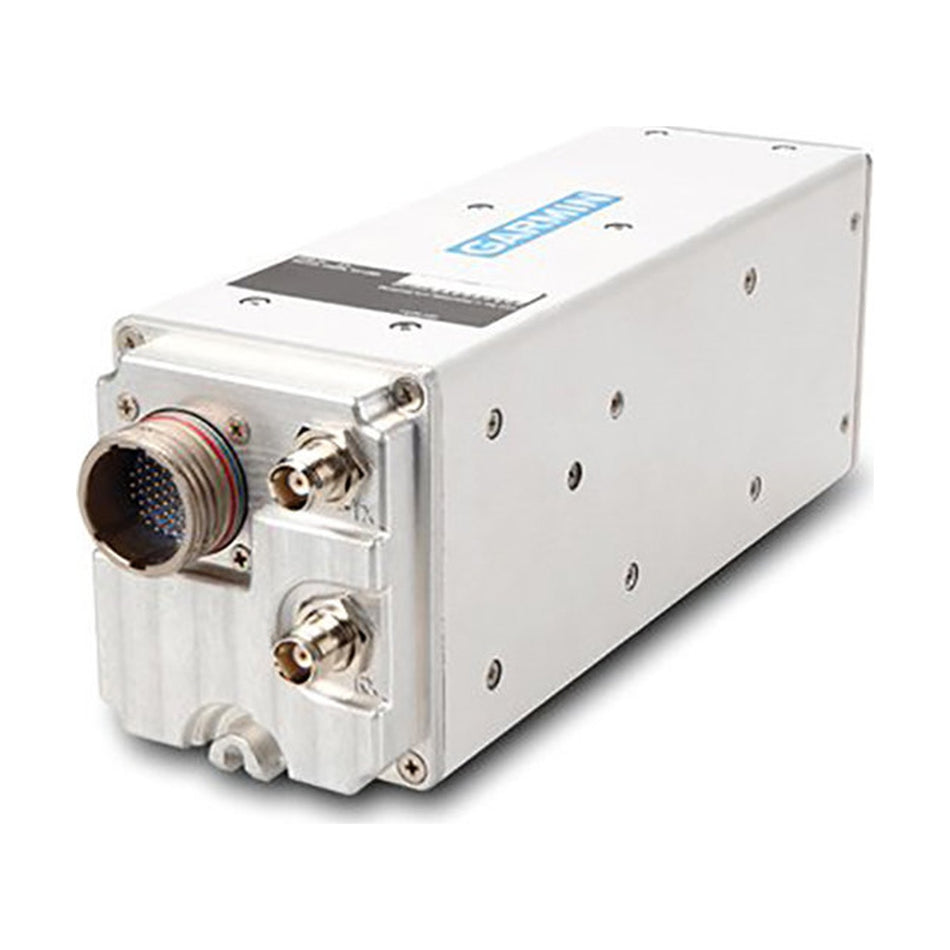

Garmin führt zwei Antennen, zwei Antennen-Koaxialkabel und vier TNC-Stecker je Einbau als erforderliche Ausrüstung auf, die nicht mit dem Radarhöhenmesser geliefert wird. Kabel und Stecker gehören nicht zum aufgeführten Satzinhalt.

Antennenposition und Montage

Garmin verlangt beide Antennen an der Unterseite des Luftfahrzeugs nahe dem Drehpunkt von Nicken und Rollen, jede im Horizontalflug innerhalb von ±6° zur Waagerechten, mindestens 20 Zoll Mittenabstand und nicht näher als 3 ft an einer anderen Antenne. Ein Kegel von 120° unterhalb jeder Antenne muss frei von Fahrwerk, Klappen und Entlüftungen sein.

Die Fläche ist normalerweise durchgehendes Metall; eine Verbundhaut braucht eine leitfähige Schicht. In der Beispielzeichnung für die Bell 206 werden die Befestiger mit 20–25 in-lb im Sternmuster angezogen und der Rand versiegelt.

Zulassung und Freigabe

Garmin nennt die S67-2002 in den Einbauhandbüchern von GRA 55 und GRA 5500 als zugelassene Antenne. Sensor Systems führt dafür die FAA TSO-C87, ohne Revisionsbuchstaben.

Der Einbau in ein zugelassenes Luftfahrzeug erfordert eine genehmigte Änderung und eine Freigabebescheinigung (CRS). Die Anforderungen des Garmin-Handbuchs an Position, Abstand und Verkabelung gelten für den gesamten Radarhöhenmesser-Einbau, nicht nur für den Antennensatz.
