GAD 42

Abbildungen können vom tatsächlichen Produkt abweichen. Stecker und Zubehör sind, sofern nicht anders angegeben, separat erhältlich.

Garmin

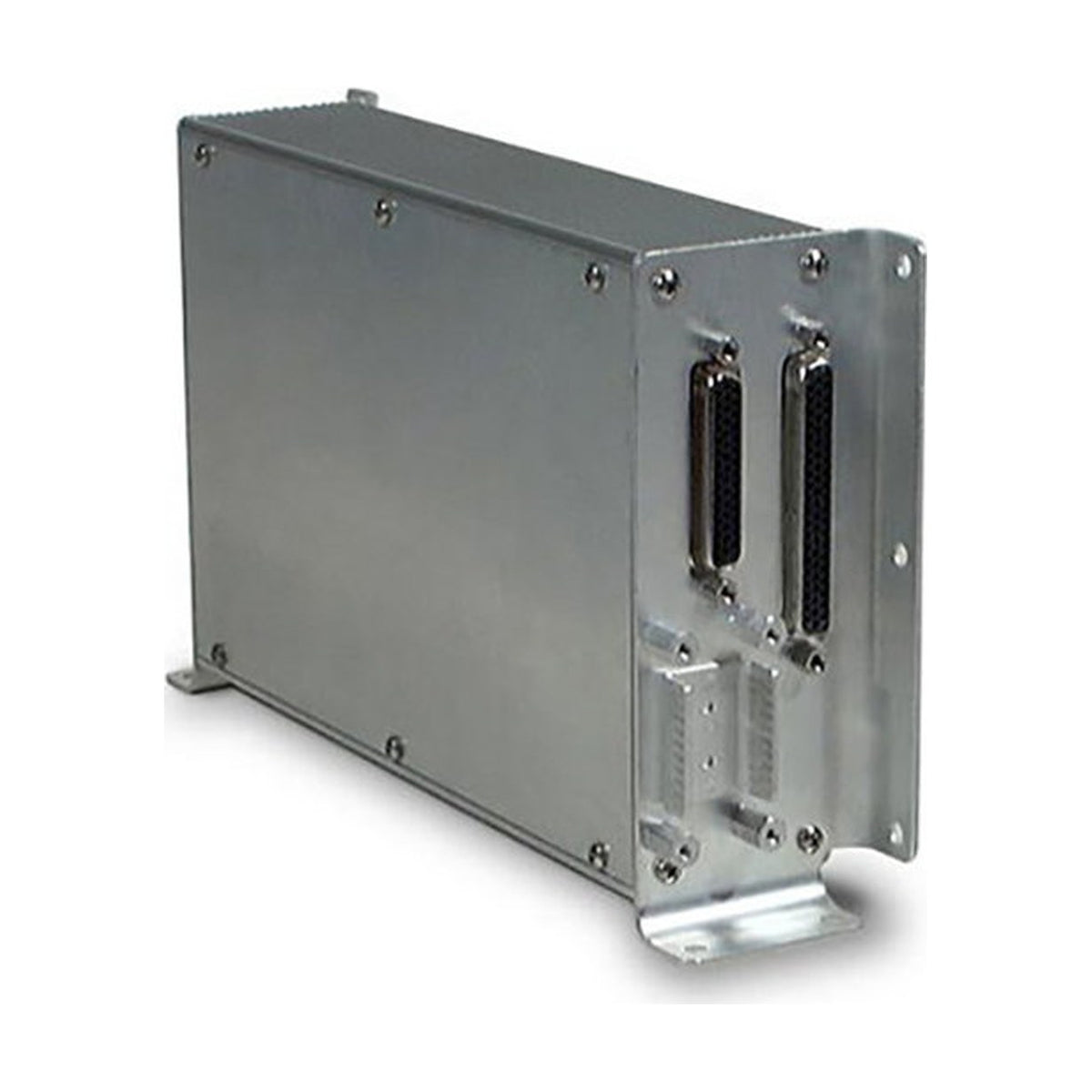

Garmin GAD 42 Schnittstellenadapter

Keine Bewertungen

Der Garmin GAD 42 ist ein abgesetzt eingebauter Schnittstellenadapter, der Garmin-Navigatoren der Serie 400/500 mit analogen HSI, Autopiloten (Roll Steering), Kursquellen und Entfernungsanzeigen verbindet. P/N 010-00154-11 ist das Gerät -10 mit Steckersatz mit Schraubverriegelung.

Vollständige Details anzeigen →

Wie funktionieren Advanced Exchange, Future Exchange und Reparatur? Zum Ratgeber →

Ausführung wählen

P/N
Zustand
Versand in 2 Wochen Wird vor dem Versand beim Lieferanten bestellt
93.026,69 CZK inkl. MwSt.
76.881,56 Kč zzgl. MwSt.

Garmin Installation Policy

Für Neugeräte in zugelassenen Luftfahrzeugen gilt die Garmin Installation Policy. AIR TEAM erstellt ein Angebot für den zugelassenen Einbau; für zugelassene Luftfahrzeuge wird das Gerät nicht ohne Einbau verkauft.

Installationsangebot anfordernChatten Sie mit uns
  • Zertifizierte Teile mit vollständiger Dokumentation
  • DHL-Versand in über 50 Länder
Frage zu diesem Produkt? Chatten Sie mit uns
Beschreibung Technische Daten Tausch & Reparatur Bewertungen (0)

Der Garmin GAD 42 ist ein abgesetzt eingebauter Schnittstellenadapter, der GPS- und GPS/VOR/ILS-Navigatoren der Garmin-Serien 400 und 500 um analoge und digitale Schnittstellen erweitert. P/N 010-00154-11 ist das Standardpaket: Gerät -10 (011-00417-10) mit Steckersatz mit Schraubverriegelung 011-00463-01. Das Gerät hat keine Bedienelemente; es wird über Brücken am Stecker oder vom angeschlossenen Navigator der Serie 400/500 konfiguriert.

Der GAD 42 liest Steuerkurs über ARINC 407 (XYZ) und schnelles ARINC 429, gewählten Kurs von HSI und abgesetzten Kurswählern (XYZ, SIN/COS, Collins CSDB) sowie analoge wahre Fluggeschwindigkeit; ab Software 2.20 liest das Gerät -10 auch barometrische Höhe (XYZ) und ein Gleichspannungssignal der Außenlufttemperatur. Er steuert die Zeiger für gewählten GPS-Kurs und GPS/VOR-Peilung auf analogen HSI/EHSI an, liefert Roll Steering an analoge Autopiloten und gibt ARINC-561/568- und King-Serial-DME-Daten für passende Entfernungsanzeigen aus. Er arbeitet mit 11 bis 33 V DC, wiegt 0,94 kg und ist nach TSO-C40c und TSO-C129a (A1) zugelassen.

Das Gerät -10 behält Abmessungen, Befestigung und Pinbelegung des Geräts -00 bei und ersetzt es an der vorhandenen Verkabelung. Der Einbau folgt genehmigten Unterlagen für das Luftfahrzeugmuster und endet mit einer Freigabebescheinigung (CRS). Die Eignung hängt vom GPS-Navigatormodell, dem anzuschließenden HSI oder Autopilot und dem Luftfahrzeugtyp ab.
