Kelly MFG RCA22

Kelly MFG RCA22

5.0 3 Bewertungen

Der RC Allen RCA22 ist ein unterdruckbetriebener künstlicher Horizont im 3-Zoll-Format mit blau-brauner oder blau-schwarzer Piper/Cessna-Skala, optionaler Warnflagge und beleuchteten Ausführungen. Er erfüllt TSO-C4c, passt in den 3⅛-Zoll-Ausschnitt und wird ab Werk auf die Instrumentenbrettneigung eingestellt.

Vollständige Details anzeigen →
Standardausschnitt 3⅛ Zoll
3 Zoll
Unterdruck, Aufrichtzeit 3 min
4,5 inHg
Warnflagge erscheint darunter
3,8 inHg
2,75 lb, 86 × 86 × 152 mm
1,25 kg
Alle Spezifikationen →
SKU
RCA22-11
Zert
FAA

Ausführung wählen

Ausführung
Versand in 3 Wochen Wird vor dem Versand beim Lieferanten bestellt
29.960,33 CZK inkl. MwSt.
24.760,60 Kč zzgl. MwSt.
  • Zertifizierte Teile mit vollständiger Dokumentation
  • DHL-Versand in über 50 Länder
  • Fachkundiger Produktsupport
Frage zu diesem Produkt? Chatten Sie mit uns
Beschreibung Technische Daten Downloads Häufige Fragen Versand & Rückgabe Bewertungen (3)

RC Allen RCA22 künstlicher Horizont, unterdruckbetrieben

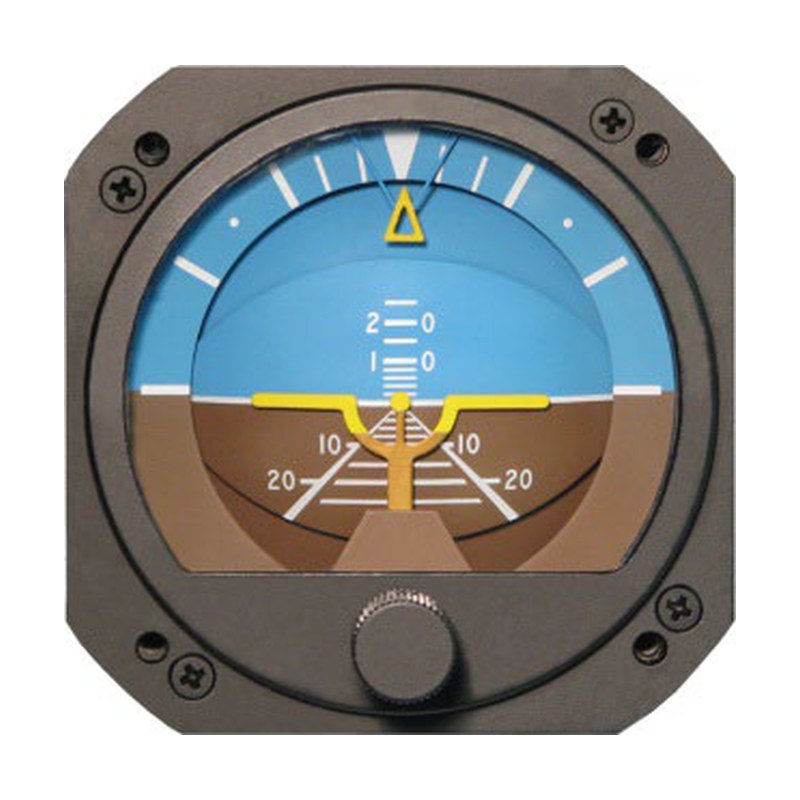

Der RC Allen RCA22 ist ein unterdruckbetriebener künstlicher Horizont im 3-Zoll-Format von Kelly Manufacturing Company. Ein luftgetriebener Kreisel zeigt Längs- und Querneigung auf einer Kugelskala, standardmäßig mit blauem Himmel, brauner Erde und festem Zeiger. Er erfüllt TSO-C4c und AS396B und passt in den 3⅛-Zoll-Standardausschnitt. Es gibt Ausführungen mit Warnflagge, Beleuchtung oder Piper/Cessna-Skala.

  • Alle RC-Allen-Unterdruckkreisel arbeiten mit 4,5 inHg und richten sich in 3 Minuten auf.

  • Die Standardskala zeigt blauen Himmel über brauner Erde mit festem Zeiger; der RCA22-15 hat Blau über Schwarz.

  • Die Warnflagge erscheint, wenn der Unterdruck unter 3,8 inHg fällt, und fährt bei 4,3 inHg wieder ein.

  • Maße 3⅜ × 3⅜ × 6 Zoll (86 × 86 × 152 mm) für den Standardausschnitt von 3⅛ Zoll.

  • Gewicht 2,75 lb (1,25 kg).

  • Erfüllt oder übertrifft TSO-C4c und Aeronautical Standard AS396B.

Kreisel und Anzeige

Kreisel und Anzeige

Ein luftgetriebener Präzisionskreisel zeigt Längs- und Querneigung auf einer kugelförmigen Skala. Die Standardskala zeigt blauen Himmel, braune Erde und einen festen Zeiger, beleuchtet oder unbeleuchtet.

RC-Allen-Unterdruckkreisel arbeiten mit 4,5 inHg und richten sich in 3 Minuten auf. Laut Kelly erfüllt oder übertrifft der RCA22 TSO-C4c und Aeronautical Standard AS396B.

Ausführungen und Kelly-P/N

Der RCA22-7 (102-0041-04) hat die Standardskala. Der RCA22-7F (102-0080-01) hat zusätzlich die Warnflagge. Der RCA22-11 (102-0071-03) ist beleuchtet, mit Innenbeleuchtung und Verdrahtung über den Frontring, und der RCA22-11F verbindet Beleuchtung und Warnflagge.

Der RCA22-15 (102-0074-03) hat die blau-schwarze Skala, die Kelly auch als Piper/Cessna-Skala bezeichnet.

Anschlüsse und Panelmaß

Der Unterdruckschlauch wird an einen Nylon-Steckanschluss 1/4-18 NPTF angeschlossen, der auch Luft aufnimmt. Für ein Unterdruckmessgerät ist ein Anschluss 1/8-27 NPTF vorhanden.

Das Instrument misst 3⅜ × 3⅜ × 6 Zoll (86 × 86 × 152 mm), wiegt 2,75 lb (1,25 kg) und passt in den Standardausschnitt von 3⅛ Zoll.

Bestellangaben und EASA-Weg

Kelly stellt den Horizont ab Werk auf eine Instrumentenbrettneigung von 0° bis 12° ein, die bei der Bestellung angegeben wird. Bei den beleuchteten Ausführungen wird bei der Bestellung außerdem die Beleuchtungsspannung, 14 V oder 28 V, angegeben.

Bei einem EASA-Luftfahrzeug erfolgt der Einbau nach genehmigten Daten für das Muster und endet mit einer Freigabebescheinigung (CRS). Die Eignung hängt von der Ausführung, der Instrumentenbrettneigung, bei beleuchteten Ausführungen von der Beleuchtungsspannung und vom Luftfahrzeugtyp ab.
