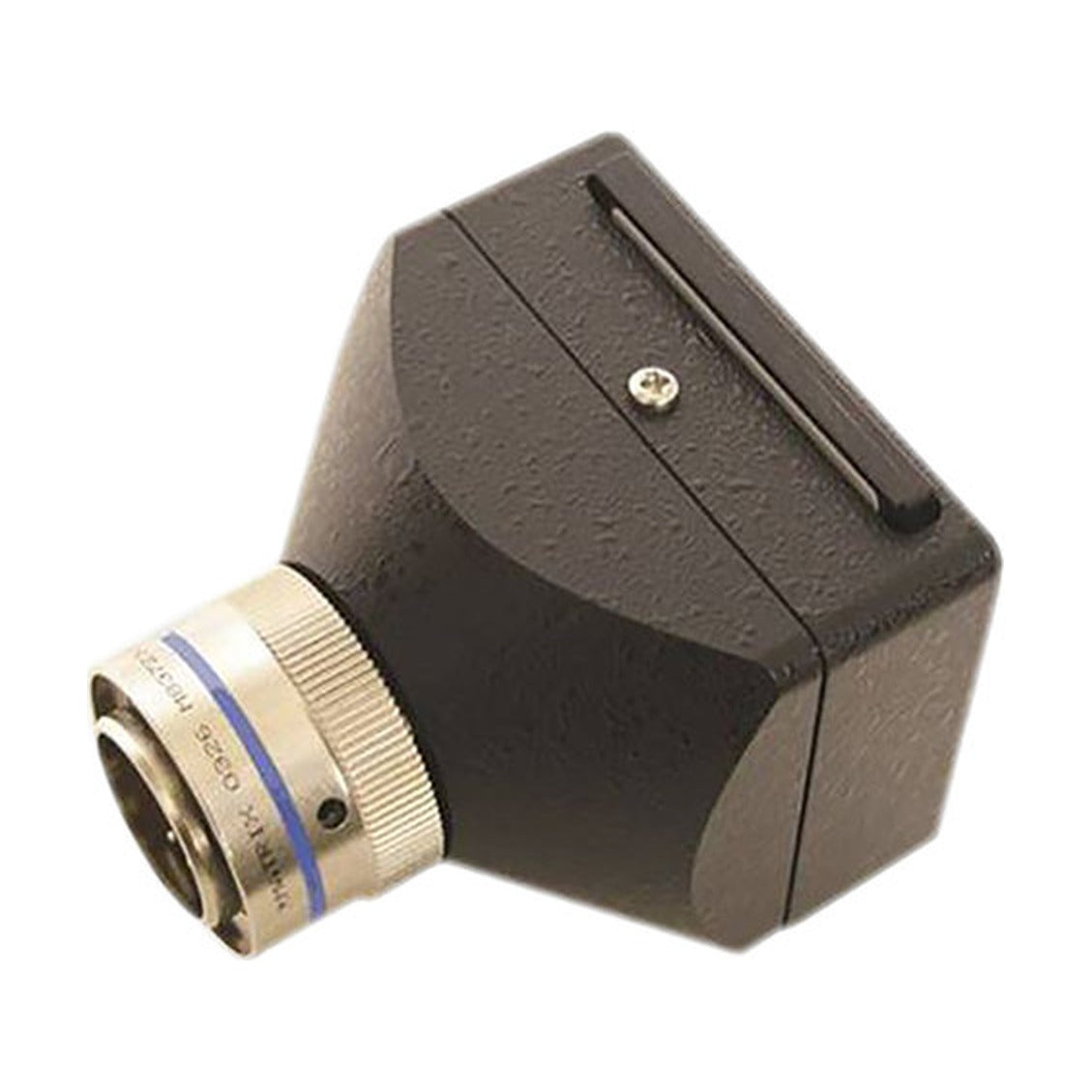

Acron Aviation QAR200 Quick Access Recorder, QAR200-05-04

Keine Bewertungen

Der Acron Aviation QAR200-05-04 ist ein Micro Quick Access Recorder (µQAR) für 115 V AC 400 Hz mit wechselbarer 2-GB-CompactFlash-Karte und Harvard-Bi-Phase-Eingang, mit Ringspeicher. Er zeichnet Flugdaten nach ARINC 573/717/747 über die 15-polige Boeing-Standardschnittstelle auf.

Vollständige Details anzeigen →
Wechselbare CompactFlash
2 GB
Harvard-Bi-Phase-Eingang
64–512 wps
115 V AC 400 Hz
1,6 W
46 × 56 × 69 mm
≤ 170 g
Alle Spezifikationen →
SKU
QAR200-05-04
Zert
FAA
Zustand
Neu
Auf Anfrage

Preis auf Anfrage

Angebotsanfrage
  • Zertifizierte Teile mit vollständiger Dokumentation
  • DHL-Versand in über 50 Länder
  • Fachkundiger Produktsupport
Frage zu diesem Produkt? Chatten Sie mit uns
Beschreibung Technische Daten Häufige Fragen Versand & Rückgabe Bewertungen (0)

Acron Aviation QAR200-05-04 Micro Quick Access Recorder (µQAR)

QAR200-05-04 ist die 115-V-AC-Variante des Micro Quick Access Recorders (µQAR) von Acron Aviation mit 2 GB, wechselbarer CompactFlash-Karte, Harvard-Bi-Phase-Eingang in Wrap-Konfiguration und der 15-poligen Boeing-Standardschnittstelle. Er zeichnet Flugdaten nach ARINC 573/717/747 auf. In einem EASA-Luftfahrzeug braucht der Einbau eine genehmigte Änderung und eine Freigabebescheinigung (CRS).

  • 15-polige Boeing-Standardschnittstelle, Stecker M83723/76R1415N, Versorgung 115 V AC 400 Hz.

  • Optisch getrennter Eingang für FDAU-Daten mit 64 bis 512 wps, Harvard-Bi-Phase nach ARINC 573/717/747.

  • Leistungsaufnahme 1,6 W.

  • 46 × 56 × 69 mm und höchstens 170 g.

  • Qualifiziert nach RTCA/DO-160D, Software nach DO-178B Level E; keine TSO.

  • Betriebstemperatur −15 °C bis +70 °C, Höhe bis 15 000 ft.

Was QAR200-05-04 bedeutet

Im Nummernschema des µQAR steht QAR200-05-04 für wechselbare CompactFlash-Medien mit USB am Standardstecker, die 15-polige Boeing-Standardschnittstelle mit 115 V AC, eine 2-GB-Karte und Harvard-Bi-Phase-Eingang in Wrap-Konfiguration.

Andere Nummern der Reihe ändern jeweils ein Element: 28 V DC Versorgung, FDAU-Aufnahme mit 55 Pins oder 24-poliger Boeing-717-Stecker, andere Kartengrößen, Bi-Polar-Eingang oder keine Wrap-Funktion. Bei den Versionen ohne Wrap endet die Aufzeichnung, wenn die Karte voll ist.

Dateneingang und Aufzeichnung

Der optisch getrennte Eingang übernimmt Harvard-Bi-Phase-Daten mit 64, 128, 256 oder 512 Wörtern pro Sekunde, synchronisiert nach ARINC 573/717/747. Er kann vom Flight-Test-Stecker im Cockpit, der die FDR-Echoleitung führt, oder vom FDAU-Wiedergabestecker gespeist werden.

Zwei gelbe LEDs zeigen FAULT und MEMORY FULL an.

Stecker und Datenauslesung

Das Gerät verwendet den Stecker M83723/76R1415N, Gegenstück M83723/71R1415N. Bei dieser P/N liegt der USB-Anschluss am Standardstecker J2.

Die QAR200-Reihe lässt sich vor Ort über den Mini-USB-Anschluss auslesen, durch Entnahme der CompactFlash-Karte oder bei ausgebautem Gerät.

Umweltqualifikation

Das Qualifikationsformular für QAR200-05-04 nennt RTCA/DO-160D, Kategorie A2, ohne TSO. Der Betriebsbereich liegt bei −15 °C bis +70 °C, die Überlebenstemperatur am Boden bei −55 °C bis +85 °C. Die Höhe beträgt 15 000 ft, mit Dekompression bis 55 000 ft.

Die Software entspricht DO-178B Level E.

Einbau und Zulassung

Acron Aviation bietet für den µQAR FAA-STC- und EASA-Minor-Change-Pakete an. Das STC jedes µQAR ist speicherspezifisch, daher bleibt die mitgelieferte Karte beim Gerät. Der Hersteller empfiehlt einen Einbauort im Druckbereich.

In einem EASA-Luftfahrzeug braucht der Einbau eine genehmigte Änderung für das Muster und eine Freigabebescheinigung (CRS). Für ein Angebot werden Luftfahrzeugmuster, FDAU-Datenrate und Zulassungsgrundlage benötigt.
