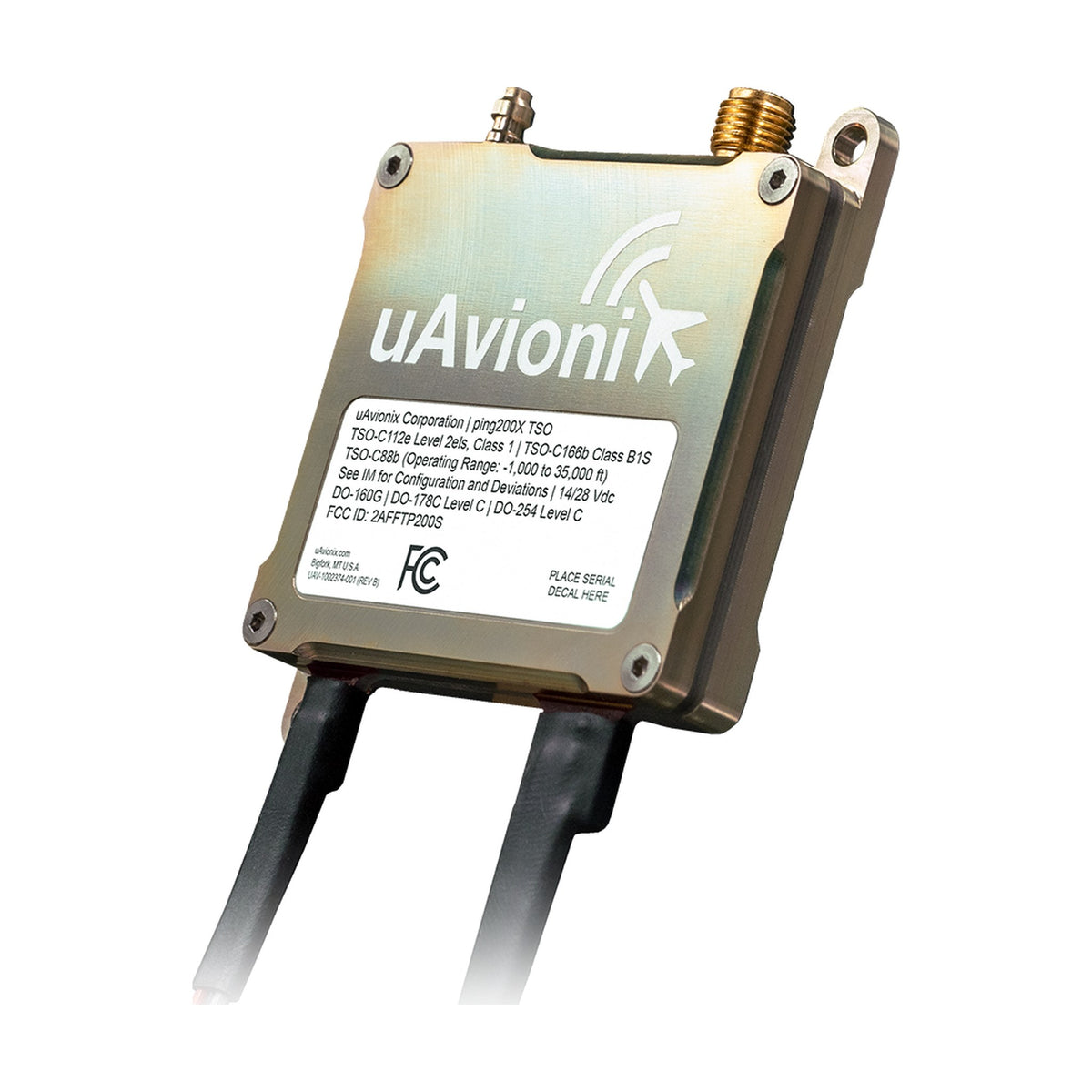

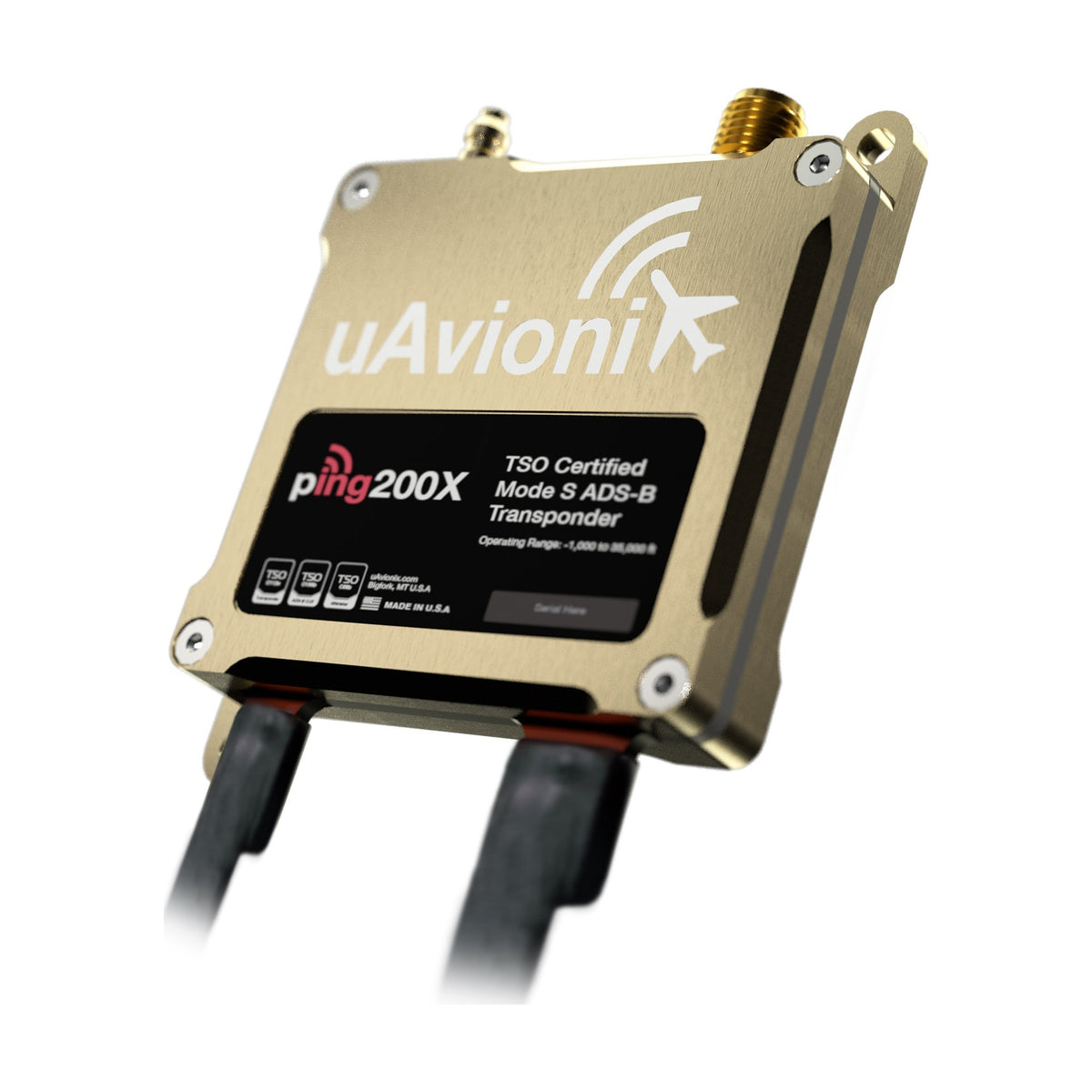

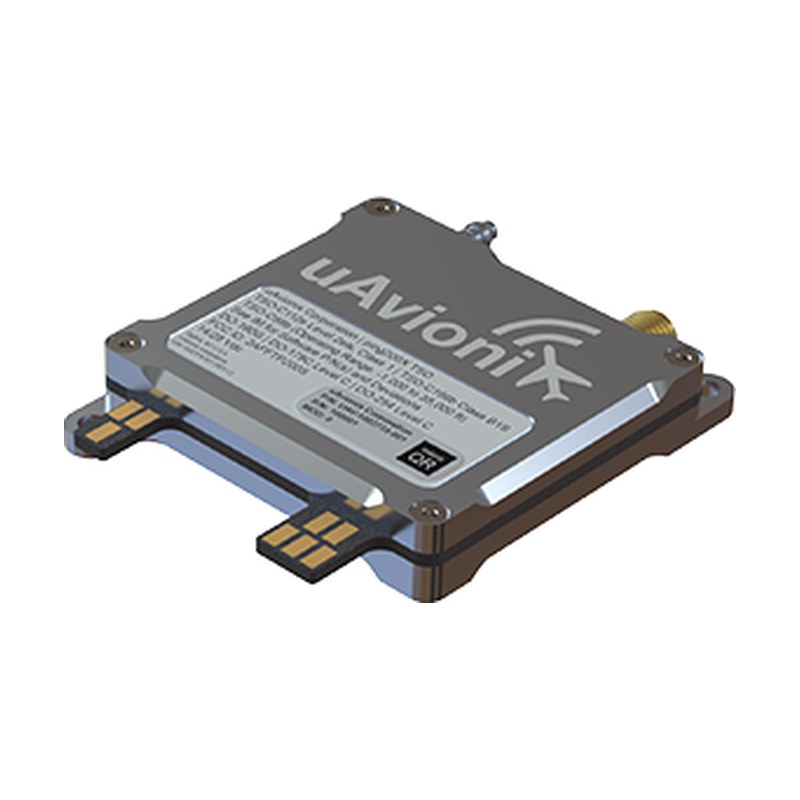

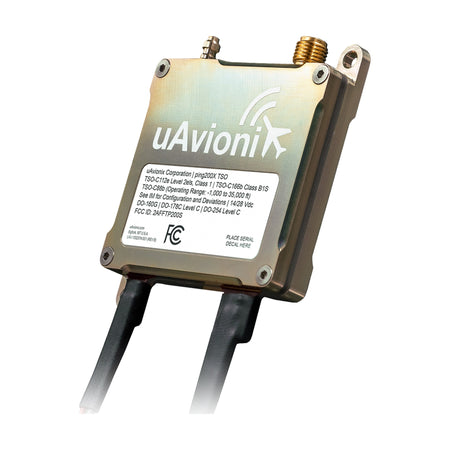

uAvionix ping200X Mode-S-Transponder für UAS

Keine Bewertungen

Der uAvionix ping200X ist ein TSO-zugelassener Mode-S-Transponder (250 W) mit ADS-B Out (1090ES) und integriertem Höhencodierer für unbemannte Luftfahrzeuge, 50 g und 47 × 54 × 9 mm. Für ADS-B Out ist eine Positionsquelle truFYX TSO erforderlich.

Vollständige Details anzeigen →
Nennleistung auf 1090 MHz
250 W
Level 2els, Class 1
TSO-C112e
Bereich Codierer TSO-C88b
35 000 ft
47 × 54 × 9 mm
50 g
Alle Spezifikationen →
SKU
UAX-90041-01
Zert
FAA
Zustand
Neu
Versand in 4 Wochen Wird vor dem Versand beim Lieferanten bestellt
111.414,40 CZK inkl. MwSt.
92.078,02 Kč zzgl. MwSt.
  • Zertifizierte Teile mit vollständiger Dokumentation
  • DHL-Versand in über 50 Länder
  • Fachkundiger Produktsupport
Frage zu diesem Produkt? Chatten Sie mit uns
Beschreibung Technische Daten Downloads Häufige Fragen Versand & Rückgabe Bewertungen (0)

uAvionix ping200X TSO Mode-S-Transponder für UAS

Der uAvionix ping200X TSO ist ein Mode-S-Transponder mit ADS-B Out auf 1090 MHz und integriertem Höhencodierer für unbemannte Luftfahrzeuge im kontrollierten Luftraum. Er ist nach TSO-C112e Level 2els Class 1, TSO-C166b Class B1S und TSO-C88b zugelassen, misst 47 × 54 × 9 mm und wiegt 50 g. ADS-B Out erfordert eine Positionsquelle truFYX TSO; die Antenne ist ein separater Artikel.

  • Die Sendeleistung auf 1090 MHz beträgt nominal 250 W; die Empfängerempfindlichkeit (MTL) auf 1030 MHz liegt bei −74 dBm ±3 dB.

  • TSO-C112e Level 2els Class 1, TSO-C166b Class B1S und TSO-C88b für den internen Höhencodierer.

  • Der Höhencodierer deckt −1000 bis 35 000 ft nach TSO-C88b ab, von 35 000 bis 50 000 ft mit ±1 % Genauigkeit.

  • Versorgung 9–30,3 V DC (LiPo 3S–8S); 1,5 W Dauerleistung und 4 W Spitze (maximal 8 ms).

  • Das Gerät misst 47 × 54 × 9 mm und wiegt 50 g.

  • Der Betriebstemperaturbereich beträgt −45 bis +70 °C mit internem und −35 bis +70 °C mit externem Höhencodierer.

Zulassungen und Normen

Zulassungen und Normen

Der ping200X TSO trägt drei FAA-TSO-Zulassungen: TSO-C112e Level 2els Class 1 für den Mode-S-Transponder, TSO-C166b Class B1S für den Extended-Squitter-Sender und TSO-C88b für den Höhencodierer. Er antwortet auf Mode-A-, Mode-C- und Mode-S-Abfragen und sendet ADS-B-Meldungen auf 1090 MHz.

Die Entwicklung ist nach DO-181E, DO-260B, AS 8003, DO-178C Level C, DO-254 Level C und DO-160G dokumentiert. SIL/SDA beträgt 3/2.

Versorgung und Schnittstellen

Der Transponder arbeitet mit 9–30,3 V DC aus einer LiPo-Versorgung 3S bis 8S. Das Datenblatt nennt freie Leitungen für Masse, Versorgung und die Steuerschnittstelle (Autopilot RXD und TXD). Die Steuerung nutzt das uAvionix-UCP-Protokoll oder GDL90+ mit 1200 bis 115 200 bps; Positionsdaten kommen mit 115 200 bps über UCP oder MAVLink.

Der Antennenanschluss ist SMA für 1030/1090 MHz. Der Codierer arbeitet mit statischem Druck.

Lieferumfang und Antenne

Lieferumfang und Antenne

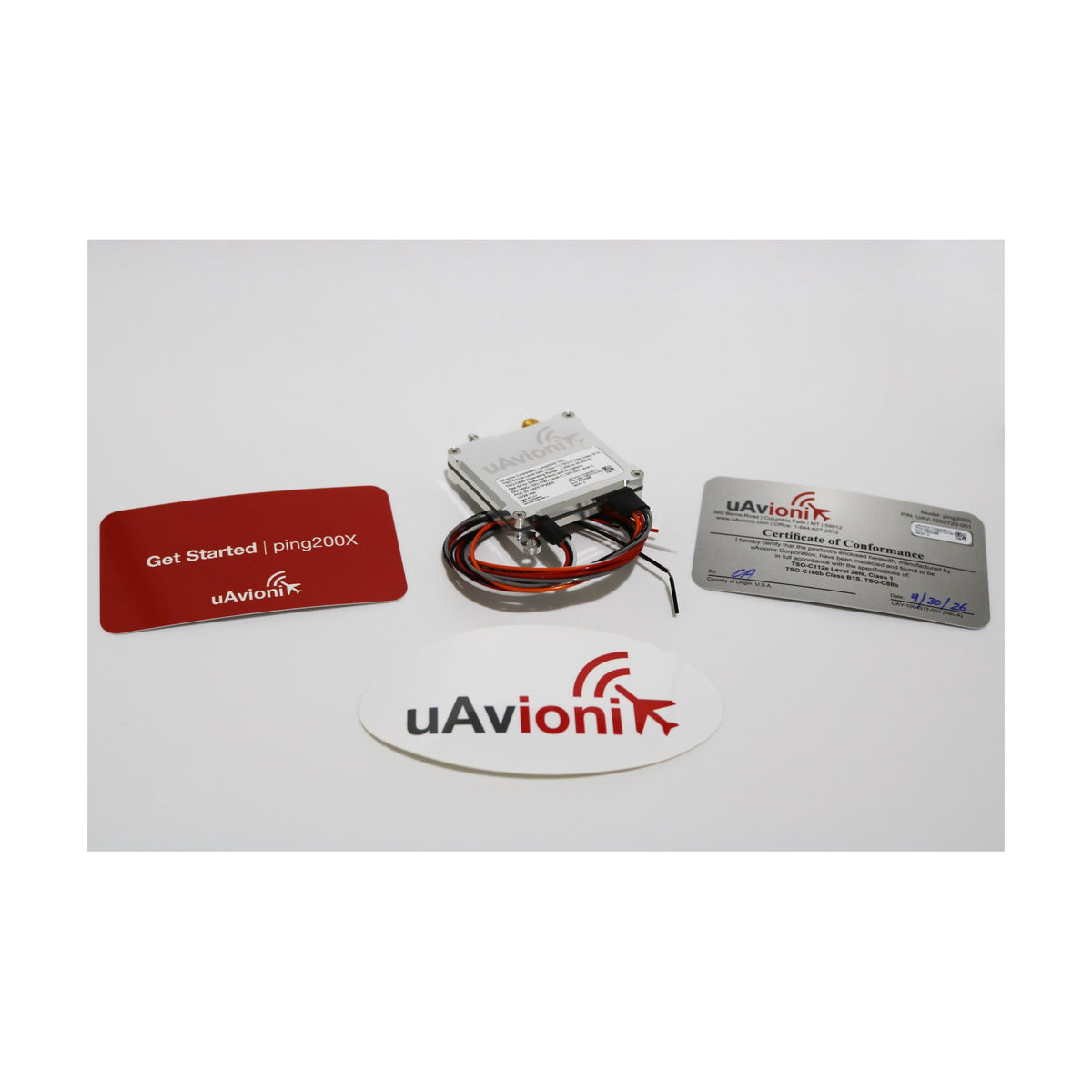

In der Box befinden sich der ping200X TSO, ein Certificate of Conformance und eine Get-Started-Karte. Die Antenne gehört nicht dazu: uAvionix führt einen Nicht-TSO-SMA-Dipol, P/N UAV-1004675-003, als separaten Artikel.

Positionsquelle und Einbau

uAvionix gibt an, dass für ADS-B Out mit dem ping200X eine Positionsquelle truFYX TSO erforderlich ist.

Die TSO-Zulassungen betreffen das Gerät. Die Genehmigung des Einbaus in ein bestimmtes UAS und der Zugang zum kontrollierten Luftraum werden gesondert von der zuständigen Behörde entschieden. Die Eignung hängt vom UAS-Typ und der geplanten Positionsquelle ab.
