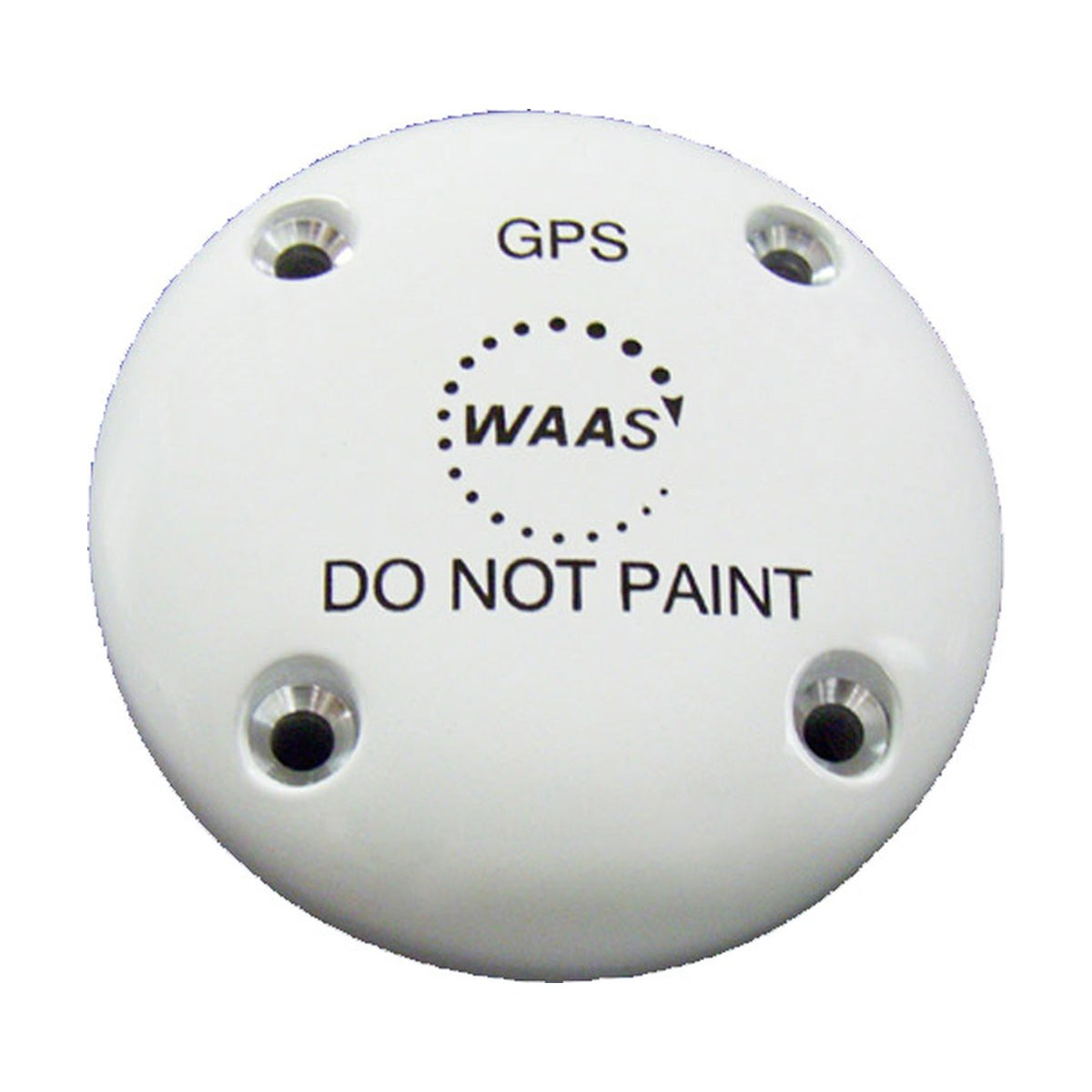

SENSOR SYSTEMS INC S67-1575-137
Die Sensor Systems S67-1575-137 ist eine aktive GPS-WAAS-Antenne (1575,42 MHz, LNA 29,5 dB, 4–24 V DC, TNC) nach TSO-C190, die Sensor Systems für WAAS-LPV-Anwendungen (Beta-3) führt.
Vollständige Details anzeigen →- SKU
- S67-1575-137
- Zert
- FAA
- Zustand
- Neu
Preis auf Anfrage
- Zertifizierte Teile mit vollständiger Dokumentation
- DHL-Versand in über 50 Länder
- Fachkundiger Produktsupport
Die Sensor Systems S67-1575-137 ist eine aktive, flach bauende GPS-L1-Antenne für 1575,42 ± 10,23 MHz mit TNC-Buchse, die Sensor Systems nach TSO-C190 für MMR-Installationen und für WAAS-LPV-Anwendungen (Beta-3) führt. Der rauscharme Verstärker hat eine Verstärkung von 29,5 ± 3 dB und wird über das Koaxialkabel mit 4–24 V DC bei höchstens 60 mA über einen internen Spannungsregler versorgt.
Die Polarisation ist rechtsdrehend zirkular, die Impedanz beträgt 50 Ω, das VSWR ≤ 1,5:1; der Antennengewinn liegt bei −1,0 dBic bis 75° vom Zenit und bei −7,5 dBic am Horizont. Eine zusätzliche Filterung, eine differenzielle Gruppenlaufzeit unter 25 ns und ein gegen Regen, Eis und Blitzeinschlag ausgelegtes Radom ergänzen die Konstruktion. Die Antenne hat 89 mm Durchmesser, ist 21 mm hoch, wiegt 227 g und besteht aus der Aluminiumlegierung 6061-T6 und duroplastischem Kunststoff mit Skydrol-beständiger Lackierung. Sie ist für −55 bis +70 °C und bis 55.000 ft ausgelegt. Das Gegenstück im ARINC-Format ist die S67-1575-145.
Sensor Systems nennt FAA TSO-C190, DO-160 und DO-301. Der Einbau in ein zugelassenes Luftfahrzeug erfordert eine genehmigte Änderung und eine Freigabebescheinigung (CRS). Für ein Angebot werden das Modell des GPS-Empfängers und der Luftfahrzeugtyp benötigt.
