Startseite » Antennen » SENSOR SYSTEMS INC S67-1575-86
S67-1575-86

SENSOR SYSTEMS INC S67-1575-86

Keine Bewertungen

Die Sensor Systems S67-1575-86 ist eine aktive L1/L2-GPS-Antenne mit rauscharmem 26,5-dB-Verstärker, versorgt über das Koaxialkabel mit 4–24 V DC. Sie hat einen TNC-Anschluss, wiegt 198 g und ist bis 70.000 ft ausgelegt.

Vollständige Details anzeigen →
1575,42 / 1227,6 MHz
L1 + L2
Vorverstärkung
26,5 ± 3 dB
Max. 65 mA, über Koax
4–24 V DC
Ø 89 × 18 mm
198 g
Alle Spezifikationen →
SKU
S67-1575-86
Zert
FAA
Zustand
Neu
Auf Anfrage

Preis auf Anfrage

Angebotsanfrage
  • Zertifizierte Teile mit vollständiger Dokumentation
  • DHL-Versand in über 50 Länder
  • Fachkundiger Produktsupport
Frage zu diesem Produkt? Chatten Sie mit uns
Beschreibung Technische Daten Downloads Häufige Fragen Versand & Rückgabe Bewertungen (0)

Sensor Systems S67-1575-86 GPS-Antenne L1/L2

Die Sensor Systems S67-1575-86 ist eine aktive Zweiband-GPS-Antenne für L1 (1575,42 MHz) und L2 (1227,6 MHz). Der rauscharme Verstärker sitzt unter dem Radom und wird über das Koaxialkabel mit 4–24 V DC versorgt. Die Antenne hat eine TNC-Buchse, eine Vorverstärkung von 26,5 ± 3 dB und wiegt 198 g; sie ist für −62 bis +95 °C und bis 70.000 ft ausgelegt.

  • Deckt L1 bei 1575,42 MHz und L2 bei 1227,6 MHz ab, rechtsdrehend zirkular polarisiert, Impedanz 50 Ω.

  • Die Vorverstärkung beträgt 26,5 ± 3 dB, das VSWR höchstens 2,0:1.

  • Versorgung 4–24 V DC bei höchstens 65 mA, über den Koaxialanschluss zugeführt.

  • Wiegt 198 g (7 oz) bei 89 mm Durchmesser und 18 mm Höhe.

  • Betriebstemperatur −62 bis +95 °C und Höhe bis 70.000 ft.

  • Sensor Systems nennt FAA TSO-C129, DO-160C, MIL-HDBK-5400, MIL-STD-461A und MIL-STD-810 C/D.

Empfang auf L1 und L2

Die Antenne bietet rauscharmen Empfang auf den GPS-Frequenzen 1575,42 MHz und 1227,6 MHz. Der Antennengewinn beträgt −1,0 dBic bis 75° und −7,5 dBic am Horizont, das Achsenverhältnis im Zenit höchstens 3,0 dB.

Sensor Systems gibt eine Außerbandunterdrückung von mehr als 6 dB bei 1177 MHz, 10 dB bei 1277 MHz, 20 dB bei 1525 MHz und 25 dB bei 1625 MHz an.

Verstärker und Versorgung

Der Verstärker ist unter dem Radom integriert. Die Gleichspannung wird über den Koaxialanschluss zugeführt, 4 bis 24 V DC bei höchstens 65 mA.

Eine zusätzliche Filterung unterdrückt Signale außerhalb des Bandes und verringert die Möglichkeit, dass Nicht-GPS-Signale den Verstärker übersteuern.

Gehäuse und Zubehör

Gehäuse und Zubehör

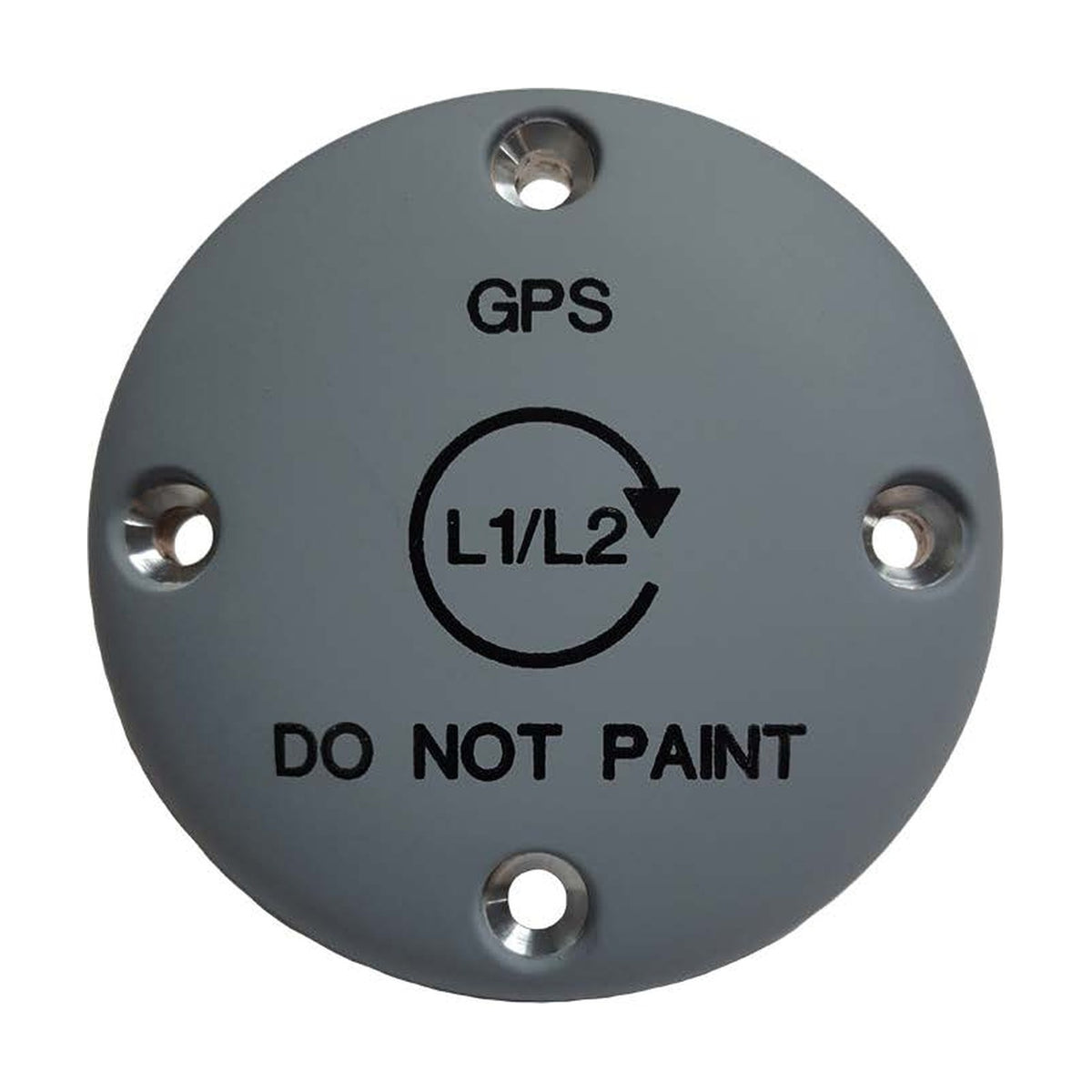

Das Gehäuse hat 89 mm Durchmesser und ist 18 mm hoch; es besteht aus der Aluminiumlegierung 6061-T6 und duroplastischem Kunststoff mit Skydrol-beständiger Polyurethan-Lackierung. Der Anschluss ist eine TNC-Buchse. Die Oberseite trägt die Aufschrift GPS L1/L2 und DO NOT PAINT und hat vier angesenkte Schraubenlöcher.

Das Datenblatt führt die leitfähige Dichtung S67-200229 und die Befestigungsschrauben MS24693C275 als Zubehör mit eigenen Teilenummern.

Zulassung und Einbau

Sensor Systems nennt für die Antenne FAA TSO-C129, DO-160C, MIL-HDBK-5400, MIL-STD-461A und MIL-STD-810 C/D.

In einem zugelassenen Luftfahrzeug ist der Einbau eine genehmigte Änderung, gefolgt von einer Freigabebescheinigung (CRS). Für ein Angebot werden das Modell des GPS-Empfängers und der Luftfahrzeugtyp benötigt.
