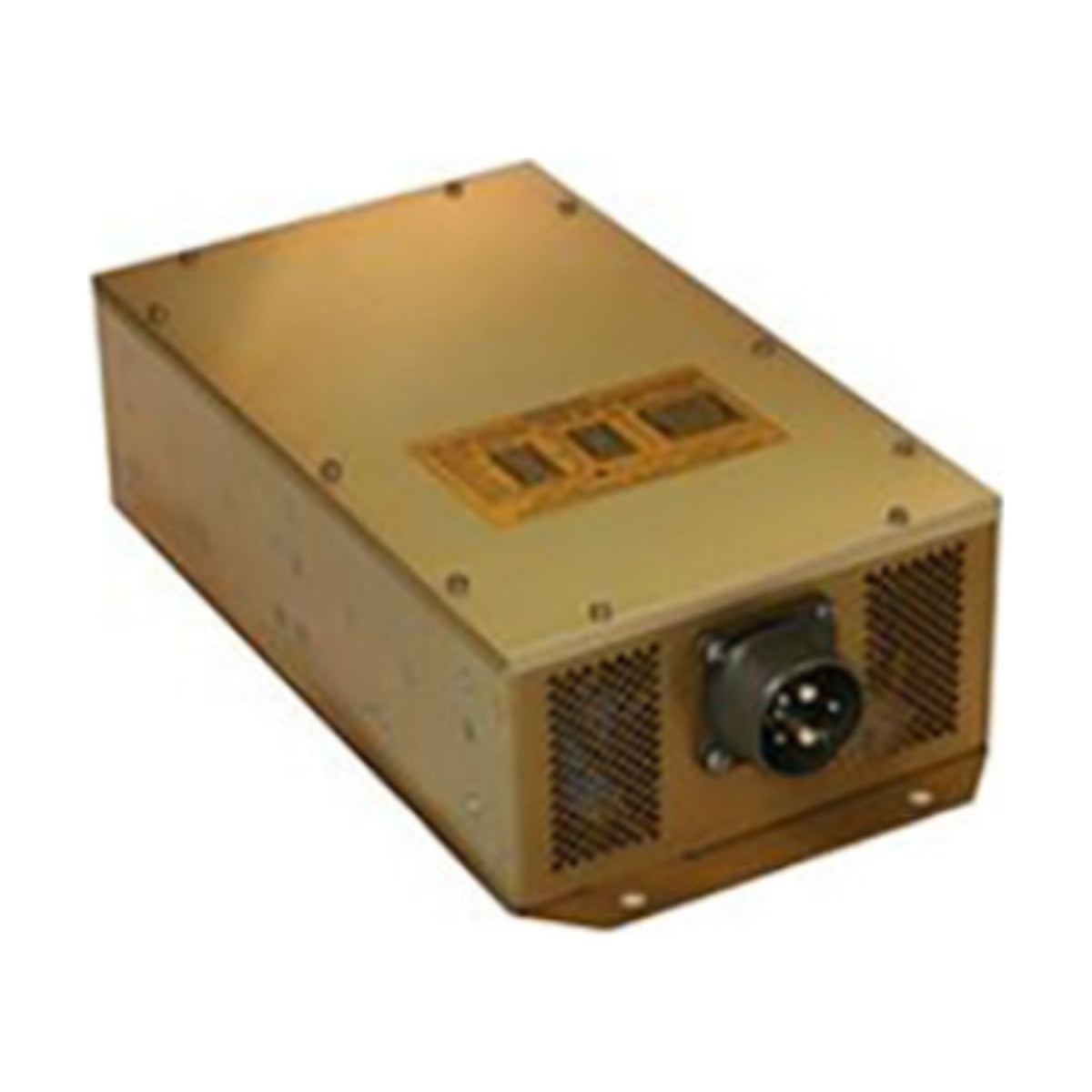

KGS Electronics SC100 1-kVA-Statikwechselrichter
Der KGS Electronics SC100 ist ein statischer Wechselrichter mit 1 kVA von 28 V DC auf Sinus 115 V AC, 400 Hz, zugelassen nach FAA TSO-C73. Er wiegt 3,4 kg und versorgt 400-Hz-Instrumente wie Kreisel und Navigationsgeräte.
Vollständige Details anzeigen →- SKU
- SC100
- Zert
- FAA
- Zustand
- Neu
- Zertifizierte Teile mit vollständiger Dokumentation
- DHL-Versand in über 50 Länder
- Fachkundiger Produktsupport
Der KGS Electronics SC100 ist ein statischer Wechselrichter mit 1 kVA. Er wandelt 28 V DC (20–36,5 V DC) in einphasige Sinusspannung 115 V AC (±3 V), 400 Hz (±0,4 Hz) bei 8,6 A um, mit 2,5 % nominalem Klirrfaktor und 87 % nominalem Wirkungsgrad. Bei Volllast beträgt der Eingangsstrom 41,5 A. Das Gerät wiegt 3,4 kg und ist nach FAA TSO-C73 zugelassen.
Ein quarzgesteuerter Oszillator hält die Ausgangsfrequenz, eine pulsweitenmodulierte Stufe formt die Sinuskurve. KGS hat den SC100 für die Versorgung von Bord- und Bodeninstrumenten wie Kompassen, Kreiseln, Radar- und Navigationsgeräten ausgelegt. Die Überlastfähigkeit beträgt 110 % für 2 Stunden und 150 % für 5 Minuten. Der Wechselrichter schaltet bei einer Eingangsspannung über 37,5 V DC oder unter 18 V DC, bei hoher Umgebungstemperatur und bei Kurzschluss ab; er läuft, wenn der Fern-Ein/Aus-Pin auf Masse liegt. Versorgung, Ausgang und Steuerung laufen über einen gemeinsamen Steckverbinder mit dem Gegenstecker MS3106*24-11S; der Ausgangsneutralleiter ist potenzialfrei.
Die Umweltqualifikation erfolgt nach RTCA DO-160C, der Betriebsbereich liegt bei −55 bis +71 °C bis 55.000 ft, gekühlt wird über einen thermostatgesteuerten Lüfter. Das Gehäuse misst 304,8 × 161,0 × 86,4 mm und hat eine Grundplatte mit vier Befestigungsbohrungen. Ein zugelassenes Luftfahrzeug benötigt eine genehmigte Änderung und nach dem Einbau eine Freigabebescheinigung (CRS). Die Eignung hängt vom Luftfahrzeugmuster und den zu versorgenden 400-Hz-Verbrauchern ab.
