Garmin 011-02886-00

Garmin 011-02886-00 Kit de conectores para interfaz de motor GEA 24/24B

5.0 2 evaluaciones

El Garmin 011-02886-00 es el kit de conectores de los módulos de motor GEA 24 y GEA 24B en instalaciones experimentales y LSA: conectores D-sub de 9, 25, 37 y 50 pines, carcasas traseras, contactos de crimpar y terminación CAN.

Visualizar todos los detalles →
de 9, 25, 37 y 50 pines
4 conectores D-sub
Con tornillos y tornillería
4 carcasas traseras
Hembra y macho, tamaño 20
100 + 30 contactos
Dos entradas, 9 pines
14/28 V DC
Todas las especificaciones →
SKU
011-02886-00
Certificado
CoC
Estado
Nuevo
En stockEnvío hoy mismo (pedidos antes de las 14:00 CET)
5.903,71 CZK IVA incl.
4.879,10 Kč sin IVA
  • Piezas certificadas con documentación completa
  • Envío con DHL a más de 50 países
  • Soporte técnico especializado
¿Tiene alguna pregunta sobre este producto? Hable con nosotros por chat
Descripción Especificaciones técnicas Preguntas frecuentes Envío y devoluciones Evaluaciones (2)

Garmin GEA 24 kit de conectores 011-02886-00

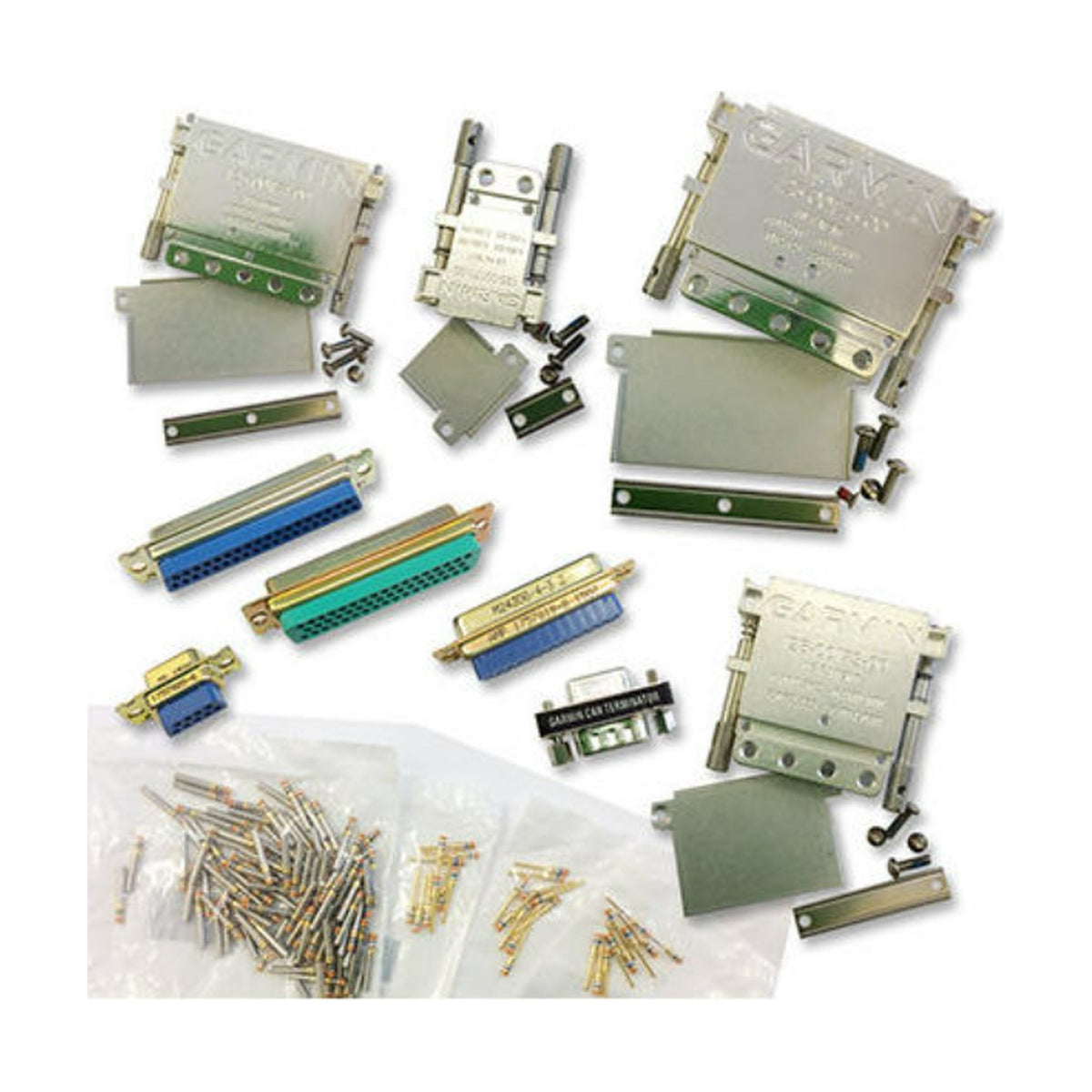

El Garmin 011-02886-00 es el kit de conectores de los módulos de interfaz de motor y célula GEA 24 y GEA 24B en instalaciones G3X, G3X Touch y AXIS en aeronaves experimentales y LSA. Contiene cuatro conectores D-sub, cuatro carcasas traseras, contactos de crimpar y un kit de terminación CAN. Garmin lo suministra aparte de la unidad; las instalaciones certificadas usan el kit FAA-PMA 011-02886-01.

  • Cuatro conectores D-sub de acoplamiento: un receptáculo de 9 pines, una clavija de 25 pines y receptáculos de 37 y 50 pines.

  • Cuatro carcasas traseras con tornillos de fijación y tornillería, para conectores de 9/15, 25/44, 37/62 y 50/78 pines.

  • 100 contactos hembra y 30 contactos macho de crimpar de tamaño 20, tipo militar, para el mazo de cables.

  • El conector de 9 pines lleva bus CAN, RS-232 y dos entradas de alimentación de a bordo de 14/28 V DC.

  • La clavija de 25 pines es el conector de entrada de termopares del módulo.

  • Garmin incluye este kit para instalaciones experimentales y LSA; las certificadas usan el 011-02886-01.

Conectores, carcasas y contactos

Conectores, carcasas y contactos

El kit contiene un conector D-sub para cada uno de los cuatro conectores del módulo: un receptáculo de 9 pines, una clavija de 25 pines y receptáculos de 37 y 50 pines. Les corresponden cuatro carcasas traseras con tornillos de fijación y tornillería: de 9/15, 25/44, 37/62 y 50/78 pines.

Para el mazo de cables incluye 100 contactos hembra y 30 contactos macho de crimpar de tamaño 20, de tipo militar. Los conectores son D-sub comerciales.

Conectores del módulo y señales

El conector de 9 pines lleva CAN HI y CAN LO, recepción y transmisión RS-232, dos entradas de alimentación de a bordo de 14/28 V DC y masas. La segunda entrada de alimentación está prevista para un bus alternativo. El conector de 25 pines recibe las entradas de termopar; los de 37 y 50 pines atienden los sensores de célula y motor.

A través de ellos, el módulo gestiona entradas y salidas analógicas, digitales y discretas: digitaliza las entradas resistivas y de tensión, lee estados discretos y entradas de frecuencia, y controla salidas discretas de anunciadores.

Terminación del bus CAN

El kit de terminación CAN 011-02887-00 es un adaptador de 9 pines con una resistencia de 120 Ω entre los pines 1 y 2. Se conecta al conector principal del módulo.

En el sistema G3X no se necesitan resistencias separadas.

Instalaciones experimentales y certificadas

Garmin asocia el 011-02886-00 con el GEA 24B en su guía AXIS para aeronaves experimentales y lo indica para GEA 24 y GEA 24B en el manual de instalación G3X/G3X Touch para aeronaves experimentales y LSA.

La lista de equipos del STC G3X Touch y la guía AXIS certificada citan el kit FAA-PMA 011-02886-01 para los mismos módulos.

Cableado e instalación

Hay que fabricar un mazo de cables. El manual indica los pasos: fijar la unidad en posición remota con cuatro tornillos #10-32 aportados por el instalador, montar las carcasas traseras y el mazo, colocar si hace falta la terminación CAN y conectar los conectores. El montaje de las carcasas y la terminación de las pantallas se describen en la sección 22 del manual.

El módulo, el mazo y los tornillos de fijación no forman parte del kit.
