Garmin 011-02950-00

Garmin 011-02950-00 Kit de conectores para servo GSA 28

5.0 4 evaluaciones

El Garmin 011-02950-00 es el kit de conectores estándar para el servo GSA 28, con carcasa trasera, conector D-sub de 15 contactos, 16 contactos y adaptador de desmontaje. Versión acodada: 011-02950-01.

Visualizar todos los detalles →
Conector D-sub de engaste
15 contactos
Tamaño 20, cables 20–24 AWG
16 contactos
Peso del kit 0,12 lb
0,054 kg
011-01855-01, tornillos fijación
Carcasa trasera
Todas las especificaciones →
SKU
011-02950-00
Certificado
CoC
Estado
Nuevo
En stockEnvío hoy mismo (pedidos antes de las 14:00 CET)
1.970,49 CZK IVA incl.
1.628,50 Kč sin IVA
  • Piezas certificadas con documentación completa
  • Envío con DHL a más de 50 países
  • Soporte técnico especializado
¿Tiene alguna pregunta sobre este producto? Hable con nosotros por chat
Descripción Especificaciones técnicas Preguntas frecuentes Envío y devoluciones Evaluaciones (4)

Garmin 011-02950-00 kit de conectores para servo GSA 28

El Garmin 011-02950-00 es el kit de conectores estándar para el servo de piloto automático GSA 28, según el manual de instalación G3X/G3X Touch. Contiene una carcasa trasera con tornillos de fijación, un conector hembra D-sub de 15 contactos, 16 contactos hembra de engaste y un adaptador de desmontaje GSA 28, y pesa 0,054 kg. El kit no se suministra con el servo; el mazo de cables lo fabrica el instalador.

  • El kit incluye un conector hembra D-sub de 15 contactos de engaste y 16 contactos hembra tamaño 20 para cables 20–24 AWG.

  • La carcasa trasera con tornillos de fijación 011-01855-01 permite terminar las mallas de los cables en su propio cuerpo.

  • El adaptador de desmontaje 011-03158-00 sustituye a un GSA 28 desconectado, de modo que el bus CAN y el circuito del motor de compensación siguen operativos.

  • El kit pesa 0,12 lb (0,054 kg); la versión de 90° 011-02950-01 pesa 0,13 lb (0,059 kg).

  • Los tornillos de fijación se aprietan a 6–8 in-lb con una llave hexagonal de 3/32 in o un destornillador plano pequeño y están taladrados para alambre de seguridad.

  • El manual de instalación STC del GFC 500 indica para el GSA 28 certificado otro kit de conectores: 011-04755-00.

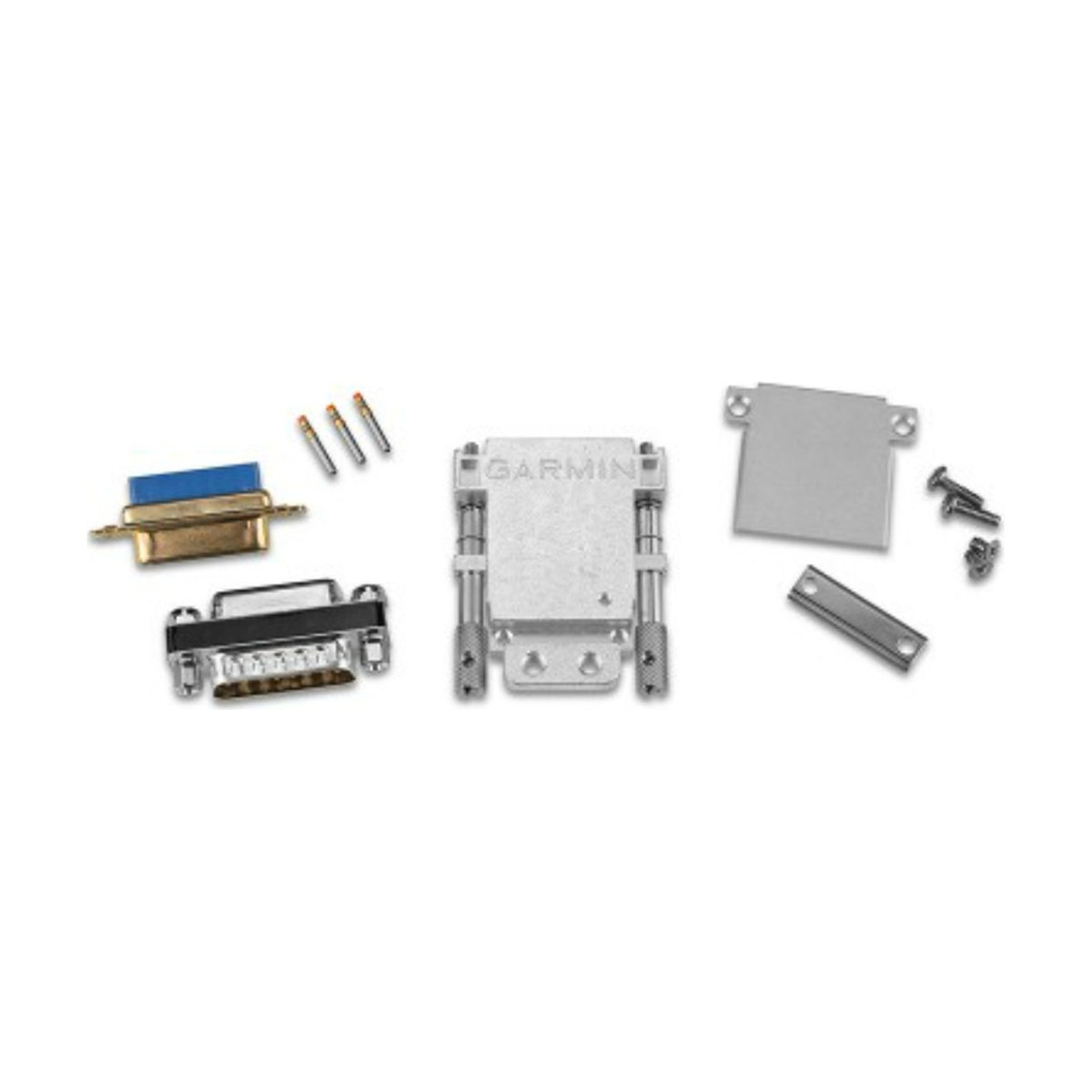

Carcasa, conector, contactos y adaptador

Carcasa, conector, contactos y adaptador

El kit 011-02950-00 contiene una carcasa trasera con tornillos de fijación y tornillería para conectores de 15/26 pines (011-01855-01), un conector hembra D-sub de 15 contactos de engaste (330-00625-15), 16 contactos hembra tamaño 20 para cables 20–24 AWG (336-00022-02) y un adaptador de desmontaje GSA 28 (011-03158-00).

El kit no se suministra con el servo. Los kits de montaje y el kit de soporte de tope (011-02951-00) son artículos Garmin independientes, y la tabla de contenido no incluye ningún cable: el instalador fabrica y suministra todos los cables del sistema.

Adaptador de desmontaje 011-03158-00

El adaptador no se instala con el GSA 28. Se conecta al conector del mazo en lugar de un servo desconectado, de modo que el bus CAN y los motores de compensación siguen operativos. Garmin indica que mantiene el nodo del bus CAN en el estado que tenía con el servo, terminado o no.

Garmin describe una resistencia interna de 120 Ω entre los pines 2 y 3 para la terminación del bus CAN, y puentes entre los pines 11 y 13 y entre 12 y 14 que llevan la alimentación de los motores de compensación. Garmin recomienda conservar un adaptador de desmontaje con cada instalación de servo.

Fabricación del mazo y conector con tornillos de fijación

El mazo de cables lo fabrica el instalador según la asignación de pines del manual G3X/G3X Touch. El kit aporta la carcasa, en cuyo cuerpo se terminan las mallas de los cables, además del conector y los contactos para los cables engastados.

Los tornillos de fijación se aprietan a 6–8 in-lb, sin superar 8 in-lb, preferiblemente con una llave hexagonal de 3/32 in. Garmin advierte de que los conectores con carcasa flojos pueden causar fallos relacionados con las vibraciones, difíciles de localizar. Los tornillos están taladrados para alambre de seguridad, que por lo general no se exige.

Versión recta, versión de 90° y GFC 500 certificado

El 011-02950-01 es la versión de 90°: el mismo adaptador de desmontaje, el mismo conector y 16 contactos con una carcasa trasera de 90° con tornillos de fijación (011-01959-01), de 0,13 lb (0,059 kg). Garmin indica ambas versiones para el GSA 28.

Para el GFC 500 certificado, el manual de instalación Part 23 AML STC (190-02291-00, tabla 3-1) indica el kit de conectores GSA 28 011-04755-00. El 011-02950-00 aparece en la documentación del GFC 500 solo en una nota de un plano de instalación del Cessna 172, como sustitución del 011-04755-00 para un número de serie de aeronave.
