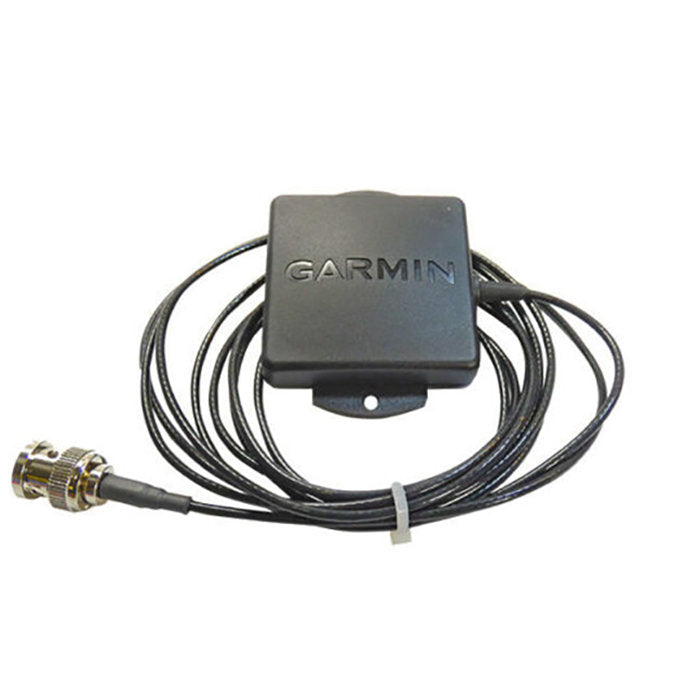

Garmin 010-12444-10 Antenna GPS per cruscotto, BNC

5.0 3 recensioni

La Garmin 010-12444-10 è l’antenna GPS per la palpebra del cruscotto con connettore BNC per G5, G3X Touch e GI 275, 73 × 15 × 56 mm, 91 g, con cavo da 8 ft.

Visualizza tutti i dettagli →
P/N unità 011-04036-10
BNC
Larghezza × altezza × profondità
73 × 15 × 56 mm
0,20 lb
91 g
2,4 m, premontato
Cavo 8 ft
Tutte le specifiche →
SKU
010-12444-10
Certificato
FAA
Condizione
Nuovo
In magazzinoSpedito entro 1 giorno lavorativo
6.519,36 CZK IVA inclusa
5.387,90 Kč IVA esclusa
  • Ricambi certificati con documentazione completa
  • Spedizione DHL in oltre 50 paesi
  • Supporto tecnico specializzato sul prodotto
Ha una domanda su questo prodotto? Chatta con noi
Descrizione Specifiche tecniche Domande frequenti Spedizione e resi Recensioni (3)

Garmin 010-12444-10 antenna GPS per palpebra del cruscotto, BNC

La Garmin 010-12444-10 è l’antenna GPS per palpebra del cruscotto con connettore BNC (P/N unità 011-04036-10) per Garmin G5, G3X Touch e GI 275. Alimenta il ricevitore GPS integrato nel display e ha un cavo di 8 ft (2,4 m) premontato. L’antenna misura 73 × 15 × 56 mm e pesa 0,20 lb (91 g). Garmin la elenca nell’equipaggiamento del G5 Part 23 AML STC SA01818WI.

  • Antenna GPS per palpebra del cruscotto con connettore BNC, P/N di catalogo 010-12444-10, P/N unità 011-04036-10.

  • 73 × 15 × 56 mm (2,88 × 0,60 × 2,22 in), 0,20 lb (91 g), con cavo di 8 ft (2,4 m) premontato.

  • Alimenta il ricevitore GPS integrato nel G5, che fornisce posizione, velocità e ora.

  • Velcro o viti la fissano sopra la palpebra; i fori di fissaggio non devono attraversare i condotti di ventilazione o sbrinamento.

  • Elencata nell’equipaggiamento del G5 Part 23 AML STC SA01818WI; lo STC SA01899WI del G3X Touch concede l’approvazione di installazione.

  • Sul GI 275 supporta la navigazione VFR e l’allineamento dell’AHRS; non è certificata per la navigazione IFR.

Posizione sulla palpebra del cruscotto

Posizione sulla palpebra del cruscotto

L’antenna è progettata per l’installazione sopra una palpebra del cruscotto esistente, con buona visibilità del cielo attraverso il parabrezza. Non deve ostruire né limitare la visuale del pilota; la posizione ottimale è orizzontale.

È premontato un cavo di 8 ft (2,4 m) che termina con il connettore BNC. L’antenna non è destinata all’installazione esterna.

Sorgente di posizione per il Garmin G5

Nel G5 l’antenna alimenta il ricevitore GPS integrato, che fornisce posizione, velocità e ora. Un G5 primario installato come ADI, HSI o DG e non collegato a una sorgente GPS con WAAS deve essere collegato a questa antenna.

Garmin elenca l’antenna, con P/N di catalogo 010-12444-10 e P/N unità 011-04036-10, nell’equipaggiamento del G5 Part 23 AML STC SA01818WI.

Impiego con GI 275 e G3X Touch

Sul GI 275 (unità da -00 a -70, non il GI 275D) l’antenna fornisce una sorgente GPS per la navigazione VFR quando non è installata una sorgente GPS esterna e supporta l’allineamento e la stabilità dell’AHRS. Negli aeromobili di classe III e IV funge da sorgente GPS di riserva se il navigatore primario si guasta. Non è certificata per la navigazione IFR.

Per il G3X Touch, lo STC SA01899WI concede l’approvazione di installazione solo per questa antenna (011-04036-00 e -10). Garmin indica il collegamento al display GDU 4X0 e il fissaggio con velcro o viti.

Percorso di approvazione

Un AML STC statunitense non è un’approvazione EASA automatica. Un aeromobile certificato richiede una modifica approvata e un certificato di riammissione in servizio (CRS).

La compatibilità dipende dall’apparato a cui si collega l’antenna e dal tipo di aeromobile.
